Abb. 4 Struktur Für Die Kopplung Über Ein Dynamisches Koordinatensystem - Beckhoff TF5200 Funktionsbeschreibung

Beschreibung
%master
N10 X100 Z20
N20 #CHANNEL
INTERFACE ON
[DYN_CS]
...
M30
Master-
Kanal
1
statische
kartesische
Transformation
kinematische
Transformation
Physikalische Achsen

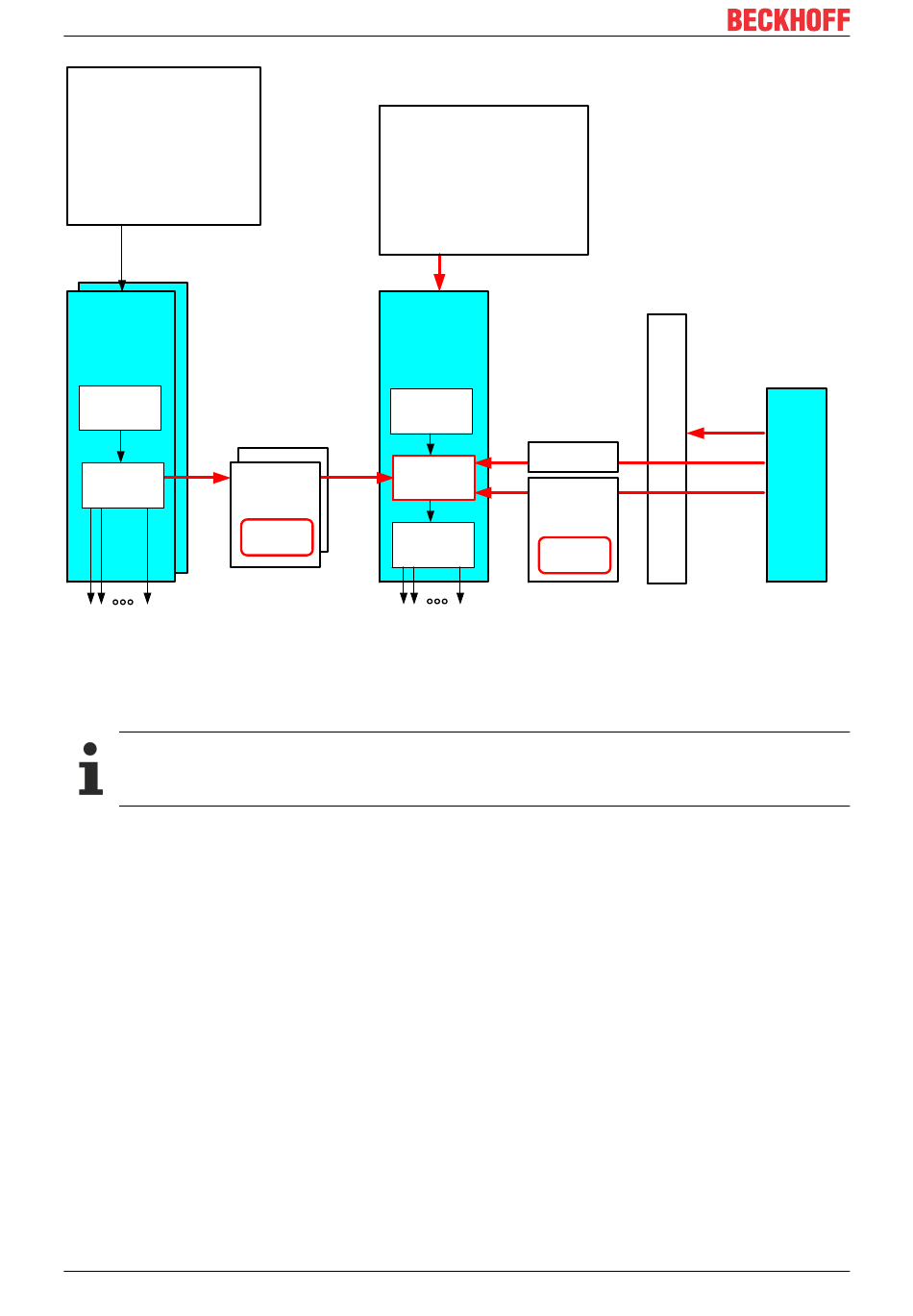

Abb. 4: Struktur für die Kopplung über ein dynamisches Koordinatensystem
Das Nachfolgen des Slavekanals kann durch den NC-Programmbefehl oder durch SPS-Befehle ge-
steuert werden.
