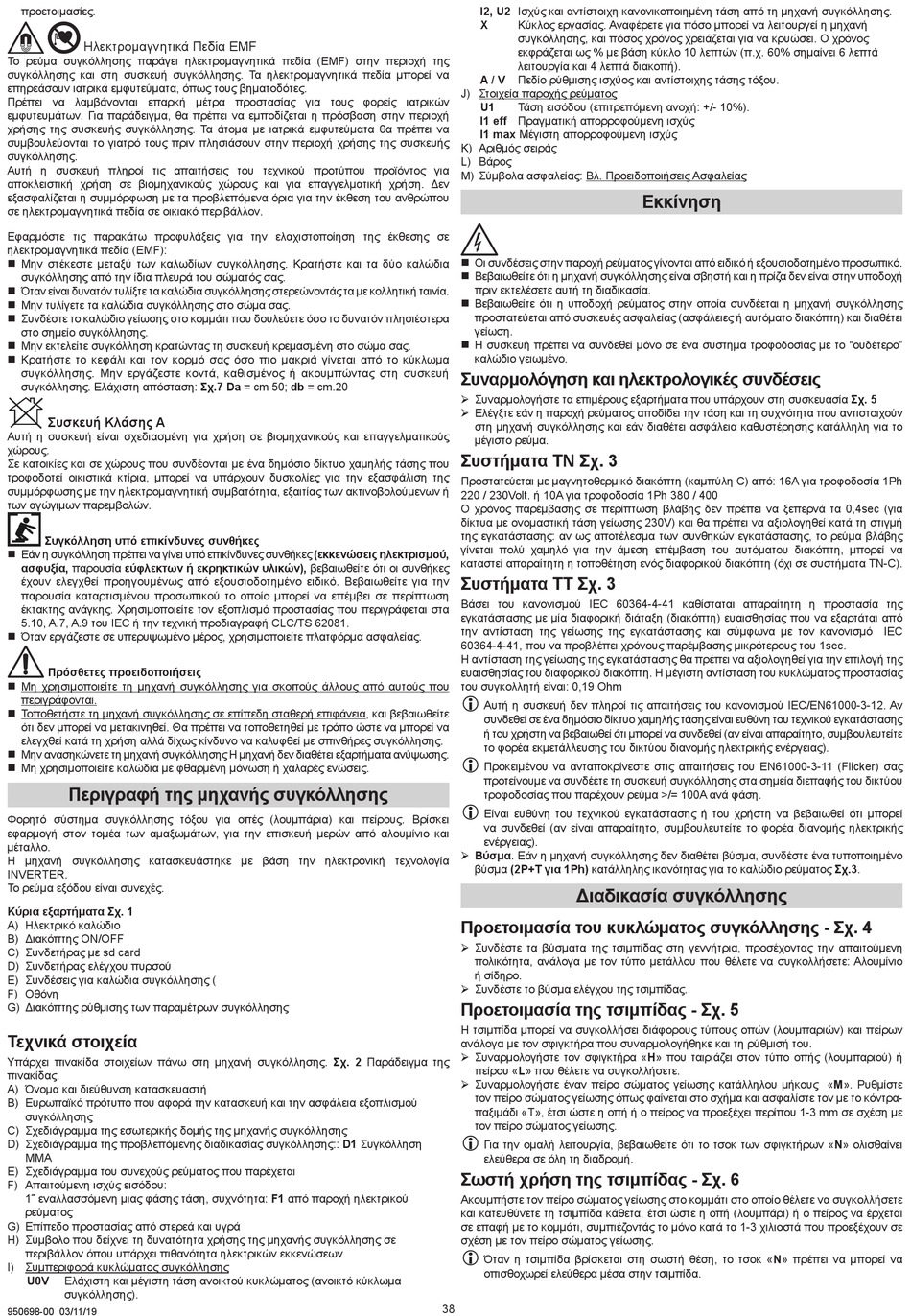

προετοιμασίες.
Ηλεκτρομαγνητικά Πεδία EMF
Το ρεύμα συγκόλλησης παράγει ηλεκτρομαγνητικά πεδία (EMF) στην περιοχή της
συγκόλλησης και στη συσκευή συγκόλλησης. Τα ηλεκτρομαγνητικά πεδία μπορεί να
επηρεάσουν ιατρικά εμφυτεύματα, όπως τους βηματοδότες.
Πρέπει να λαμβάνονται επαρκή μέτρα προστασίας για τους φορείς ιατρικών
εμφυτευμάτων. Για παράδειγμα, θα πρέπει να εμποδίζεται η πρόσβαση στην περιοχή
χρήσης της συσκευής συγκόλλησης. Τα άτομα με ιατρικά εμφυτεύματα θα πρέπει να
συμβουλεύονται το γιατρό τους πριν πλησιάσουν στην περιοχή χρήσης της συσκευής
συγκόλλησης.
Αυτή η συσκευή πληροί τις απαιτήσεις του τεχνικού προτύπου προϊόντος για
αποκλειστική χρήση σε βιομηχανικούς χώρους και για επαγγελματική χρήση. Δεν
εξασφαλίζεται η συμμόρφωση με τα προβλεπόμενα όρια για την έκθεση του ανθρώπου
σε ηλεκτρομαγνητικά πεδία σε οικιακό περιβάλλον.
Εφαρμόστε τις παρακάτω προφυλάξεις για την ελαχιστοποίηση της έκθεσης σε
ηλεκτρομαγνητικά πεδία (EMF):
„ Μην στέκεστε μεταξύ των καλωδίων συγκόλλησης. Κρατήστε και τα δύο καλώδια
συγκόλλησης από την ίδια πλευρά του σώματός σας.
„ Όταν είναι δυνατόν τυλίξτε τα καλώδια συγκόλλησης στερεώνοντάς τα με κολλητική ταινία.
„ Μην τυλίγετε τα καλώδια συγκόλλησης στο σώμα σας.
„ Συνδέστε το καλώδιο γείωσης στο κομμάτι που δουλεύετε όσο το δυνατόν πλησιέστερα
στο σημείο συγκόλλησης.
„ Μην εκτελείτε συγκόλληση κρατώντας τη συσκευή κρεμασμένη στο σώμα σας.
„ Κρατήστε το κεφάλι και τον κορμό σας όσο πιο μακριά γίνεται από το κύκλωμα
συγκόλλησης. Μην εργάζεστε κοντά, καθισμένος ή ακουμπώντας στη συσκευή
συγκόλλησης. Ελάχιστη απόσταση: Σχ.7 Da = cm 50; db = cm.20
Συσκευή Κλάσης Α
Αυτή η συσκευή είναι σχεδιασμένη για χρήση σε βιομηχανικούς και επαγγελματικούς
χώρους.
Σε κατοικίες και σε χώρους που συνδέονται με ένα δημόσιο δίκτυο χαμηλής τάσης που
τροφοδοτεί οικιστικά κτίρια, μπορεί να υπάρχουν δυσκολίες για την εξασφάλιση της
συμμόρφωσης με την ηλεκτρομαγνητική συμβατότητα, εξαιτίας των ακτινοβολούμενων ή
των αγώγιμων παρεμβολών.
Συγκόλληση υπό επικίνδυνες συνθήκες
„ Εάν η συγκόλληση πρέπει να γίνει υπό επικίνδυνες συνθήκες )εκκενώσεις ηλεκτρισμού,
ασφυξία, παρουσία εύφλεκτων ή εκρηκτικών υλικών), βεβαιωθείτε ότι οι συνθήκες
έχουν ελεγχθεί προηγουμένως από εξουσιοδοτημένο ειδικό. Βεβαιωθείτε για την
παρουσία καταρτισμένου προσωπικού το οποίο μπορεί να επέμβει σε περίπτωση
έκτακτης ανάγκης. Χρησιμοποιείτε τον εξοπλισμό προστασίας που περιγράφεται στα
5.10, A.7, A.9 του IEC ή την τεχνική προδιαγραφή CLC/TS 62081.
„ Όταν εργάζεστε σε υπερυψωμένο μέρος, χρησιμοποιείτε πλατφόρμα ασφαλείας.
Πρόσθετες προειδοποιήσεις
„ Μη χρησιμοποιείτε τη μηχανή συγκόλλησης για σκοπούς άλλους από αυτούς που
περιγράφονται.
„ Τοποθετήστε τη μηχανή συγκόλλησης σε επίπεδη σταθερή επιφάνεια, και βεβαιωθείτε
ότι δεν μπορεί να μετακινηθεί. Θα πρέπει να τοποθετηθεί με τρόπο ώστε να μπορεί να
ελεγχθεί κατά τη χρήση αλλά δίχως κίνδυνο να καλυφθεί με σπινθήρες συγκόλλησης.
„ Μην ανασηκώνετε τη μηχανή συγκόλλησης Η μηχανή δεν διαθέτει εξαρτήματα ανύψωσης.
„ Μη χρησιμοποιείτε καλώδια με φθαρμένη μόνωση ή χαλαρές ενώσεις.
Περιγραφή της μηχανής συγκόλλησης
Φορητό σύστημα συγκόλλησης τόξου για οπές (λουμπάρια) και πείρους. Βρίσκει
εφαρμογή στον τομέα των αμαξωμάτων, για την επισκευή μερών από αλουμίνιο και
μέταλλο.
Η μηχανή συγκόλλησης κατασκευάστηκε με βάση την ηλεκτρονική τεχνολογία
INVERTER.
Το ρεύμα εξόδου είναι συνεχές.
Κύρια εξαρτήματα Σχ. 1
A) Ηλεκτρικό καλώδιο
B) Διακόπτης ON/OFF
C) Συνδετήρας με sd card
D) Συνδετήρας ελέγχου πυρσού
E) Συνδέσεις για καλώδια συγκόλλησης (
F) Οθόνη
G) Διακόπτης ρύθμισης των παραμέτρων συγκόλλησης
Τεχνικά στοιχεία
Υπάρχει πινακίδα στοιχείων πάνω στη μηχανή συγκόλλησης. Σχ. 2 Παράδειγμα της
πινακίδας.
A) Όνομα και διεύθυνση κατασκευαστή
B) Ευρωπαϊκό πρότυπο που αφορά την κατασκευή και την ασφάλεια εξοπλισμού
συγκόλλησης
C) Σχεδιάγραμμα της εσωτερικής δομής της μηχανής συγκόλλησης
D) Σχεδιάγραμμα της προβλεπόμενης διαδικασίας συγκόλλησης:: D1 Συγκόλληση
MMA
E) Σχεδιάγραμμα του συνεχούς ρεύματος που παρέχεται
F) Απαιτούμενη ισχύς εισόδου:
1˜ εναλλασσόμενη μιας φάσης τάση, συχνότητα: F1 από παροχή ηλεκτρικού
ρεύματος
G) Επίπεδο προστασίας από στερεά και υγρά
H) Σύμβολο που δείχνει τη δυνατότητα χρήσης της μηχανής συγκόλλησης σε
περιβάλλον όπου υπάρχει πιθανότητα ηλεκτρικών εκκενώσεων
I) Συμπεριφορά κυκλώματος συγκόλλησης
U0V
Ελάχιστη και μέγιστη τάση ανοικτού κυκλώματος (ανοικτό κύκλωμα
συγκόλλησης).
950698-00 03/11/19
I2, U2 Ισχύς και αντίστοιχη κανονικοποιημένη τάση από τη μηχανή συγκόλλησης.
X
Κύκλος εργασίας. Αναφέρετε για πόσο μπορεί να λειτουργεί η μηχανή
συγκόλλησης, και πόσος χρόνος χρειάζεται για να κρυώσει. Ο χρόνος
εκφράζεται ως % με βάση κύκλο 10 λεπτών (π.χ. 60% σημαίνει 6 λεπτά
λειτουργία και 4 λεπτά διακοπή).
A / V
Πεδίο ρύθμισης ισχύος και αντίστοιχης τάσης τόξου.
J) Στοιχεία παροχής ρεύματος
U1
Τάση εισόδου (επιτρεπόμενη ανοχή: +/- 10%).
I1 eff Πραγματική απορροφούμενη ισχύς
I1 max Μέγιστη απορροφούμενη ισχύς
K) Αριθμός σειράς
L) Βάρος
M) Σύμβολα ασφαλείας: Βλ. Προειδοποιήσεις Ασφαλείας
„ Οι συνδέσεις στην παροχή ρεύματος γίνονται από ειδικό ή εξουσιοδοτημένο προσωπικό.
„ Βεβαιωθείτε ότι η μηχανή συγκόλλησης είναι σβηστή και η πρίζα δεν είναι στην υποδοχή
πριν εκτελέσετε αυτή τη διαδικασία.
„ Βεβαιωθείτε ότι η υποδοχή ρεύματος στην οποία συνδέεται η μηχανή συγκόλλησης
προστατεύεται από συσκευές ασφαλείας (ασφάλειες ή αυτόματο διακόπτη) και διαθέτει
γείωση.
„ Η συσκευή πρέπει να συνδεθεί μόνο σε ένα σύστημα τροφοδοσίας με το "ουδέτερο"
καλώδιο γειωμένο.
Συναρμολόγηση και ηλεκτρολογικές συνδέσεις
¾ Συναρμολογήστε τα επιμέρους εξαρτήματα που υπάρχουν στη συσκευασία Σχ. 5
¾ Ελέγξτε εάν η παροχή ρεύματος αποδίδει την τάση και τη συχνότητα που αντιστοιχούν
στη μηχανή συγκόλλησης και εάν διαθέτει ασφάλεια καθυστέρησης κατάλληλη για το
μέγιστο ρεύμα.
Συστήματα TN Σχ. 3
Προστατεύεται με μαγνητοθερμικό διακόπτη (καμπύλη C) από: 16A για τροφοδοσία 1Ph
220 / 230Volt. ή 10A για τροφοδοσία 1Ph 380 / 400
Ο χρόνος παρέμβασης σε περίπτωση βλάβης δεν πρέπει να ξεπερνά τα 0,4sec (για
δίκτυα με ονομαστική τάση γείωσης 230V) και θα πρέπει να αξιολογηθεί κατά τη στιγμή
της εγκατάστασης: αν ως αποτέλεσμα των συνθηκών εγκατάστασης, το ρεύμα βλάβης
γίνεται πολύ χαμηλό για την άμεση επέμβαση του αυτόματου διακόπτη, μπορεί να
καταστεί απαραίτητη η τοποθέτηση ενός διαφορικού διακόπτη (όχι σε συστήματα TN-C).
Συστήματα TΤ Σχ. 3
Βάσει του κανονισμού IEC 60364-4-41 καθίσταται απαραίτητη η προστασία της
εγκατάστασης με μία διαφορική διάταξη (διακόπτη) ευαισθησίας που να εξαρτάται από
την αντίσταση της γείωσης της εγκατάστασης και σύμφωνα με τον κανονισμό IEC
60364-4-41, που να προβλέπει χρόνους παρέμβασης μικρότερους του 1sec.
Η αντίσταση της γείωσης της εγκατάστασης θα πρέπει να αξιολογηθεί για την επιλογή της
ευαισθησίας του διαφορικού διακόπτη. Η μέγιστη αντίσταση του κυκλώματος προστασίας
του συγκολλητή είναι: 0,19 Ohm
L
Αυτή η συσκευή δεν πληροί τις απαιτήσεις του κανονισμού IEC/EN61000-3-12. Αν
συνδεθεί σε ένα δημόσιο δίκτυο χαμηλής τάσης είναι ευθύνη του τεχνικού εγκατάστασης
ή του χρήστη να βεβαιωθεί ότι μπορεί να συνδεθεί (αν είναι απαραίτητο, συμβουλευτείτε
το φορέα εκμετάλλευσης του δικτύου διανομής ηλεκτρικής ενέργειας).
L
Προκειμένου να ανταποκρίνεστε στις απαιτήσεις του EN61000-3-11 (Flicker) σας
προτείνουμε να συνδέετε τη συσκευή συγκόλλησης στα σημεία διεπαφής του δικτύου
τροφοδοσίας που παρέχουν ρεύμα >/= 100A ανά φάση.
L
Είναι ευθύνη του τεχνικού εγκατάστασης ή του χρήστη να βεβαιωθεί ότι μπορεί
να συνδεθεί (αν είναι απαραίτητο, συμβουλευτείτε το φορέα διανομής ηλεκτρικής
ενέργειας).
¾ Βύσμα. Εάν η μηχανή συγκόλλησης δεν διαθέτει βύσμα, συνδέστε ένα τυποποιημένο
βύσμα )2P+T για 1Ph) κατάλληλης ικανότητας για το καλώδιο ρεύματος Σχ.3.
Διαδικασία συγκόλλησης
Προετοιμασία του κυκλώματος συγκόλλησης - Σχ. 4
¾ Συνδέστε τα βύσματα της τσιμπίδας στη γεννήτρια, προσέχοντας την απαιτούμενη
πολικότητα, ανάλογα με τον τύπο μετάλλου που θέλετε να συγκολλήσετε: Αλουμίνιο
ή σίδηρο.
¾ Συνδέστε το βύσμα ελέγχου της τσιμπίδας.
Προετοιμασία της τσιμπίδας - Σχ. 5
Η τσιμπίδα μπορεί να συγκολλήσει διάφορους τύπους οπών (λουμπαριών) και πείρων
ανάλογα με τον σφιγκτήρα που συναρμολογήθηκε και τη ρύθμισή του.
¾ Συναρμολογήστε τον σφιγκτήρα «H» που ταιριάζει στον τύπο οπής (λουμπαριού) ή
πείρου «L» που θέλετε να συγκολλήσετε.
¾ Συναρμολογήστε έναν πείρο σώματος γείωσης κατάλληλου μήκους «M». Ρυθμίστε
τον πείρο σώματος γείωσης όπως φαίνεται στο σχήμα και ασφαλίστε τον με το κόντρα-
παξιμάδι «T», έτσι ώστε η οπή ή ο πείρος να προεξέχει περίπου 1-3 mm σε σχέση με
τον πείρο σώματος γείωσης.
L
Για την ομαλή λειτουργία, βεβαιωθείτε ότι το τσοκ των σφιγκτήρων «Ν» ολισθαίνει
ελεύθερα σε όλη τη διαδρομή.
Σωστή χρήση της τσιμπίδας - Σχ. 6
Ακουμπήστε τον πείρο σώματος γείωσης στο κομμάτι στο οποίο θέλετε να συγκολλήσετε
και κατευθύνετε τη τσιμπίδα κάθετα, έτσι ώστε η οπή (λουμπάρι) ή ο πείρος να έρχεται
σε επαφή με το κομμάτι, συμπιέζοντάς το μόνο κατά τα 1-3 χιλιοστά που προεξέχουν σε
σχέση με τον πείρο σώματος γείωσης.
L
Όταν η τσιμπίδα βρίσκεται στη σωστή θέση, το τσοκ «N» πρέπει να μπορεί να
οπισθοχωρεί ελεύθερα μέσα στην τσιμπίδα.
38
Εκκίνηση
