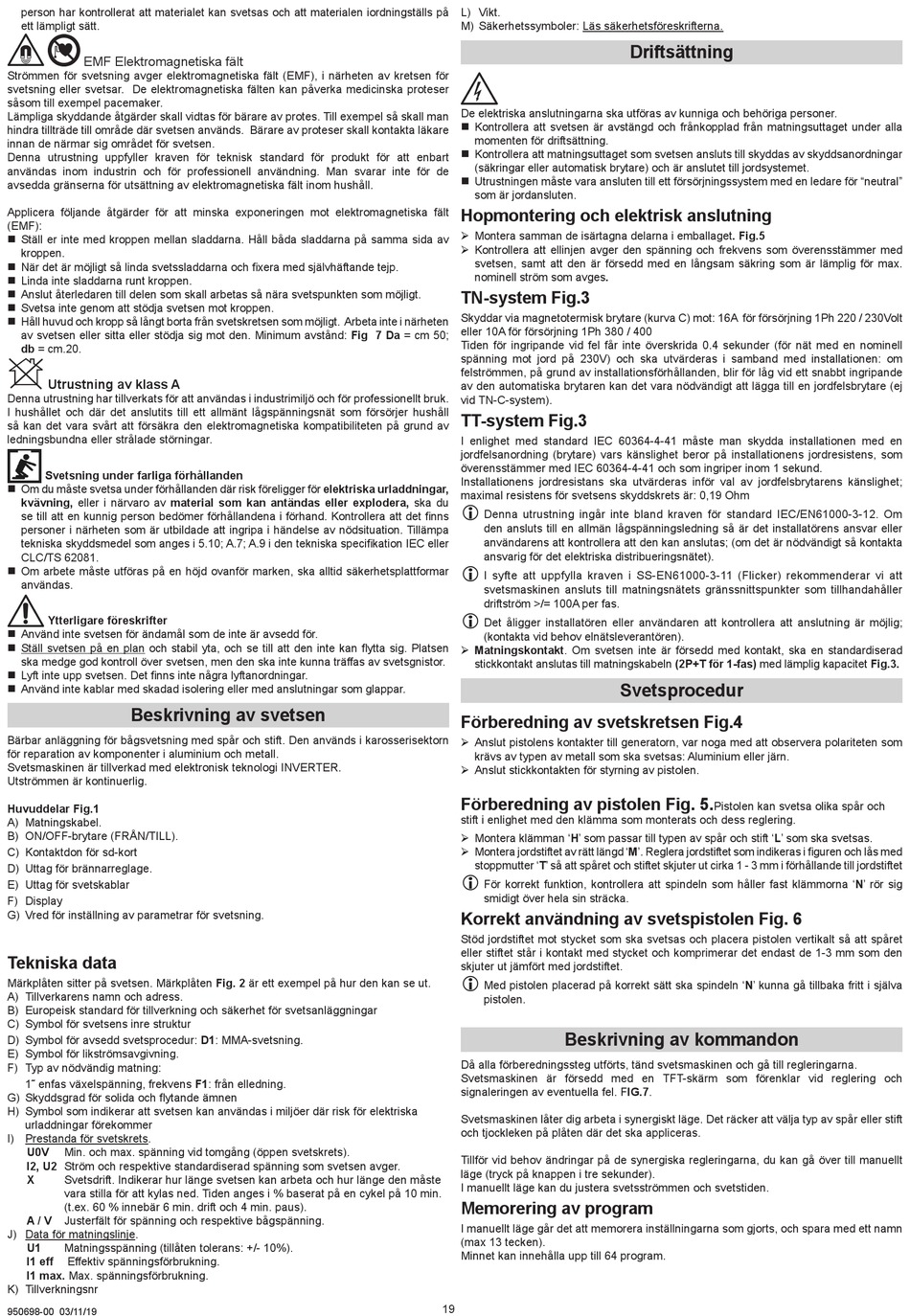

person har kontrollerat att materialet kan svetsas och att materialen iordningställs på
ett lämpligt sätt.
EMF Elektromagnetiska fält
Strömmen för svetsning avger elektromagnetiska fält (EMF), i närheten av kretsen för
svetsning eller svetsar. De elektromagnetiska fälten kan påverka medicinska proteser
såsom till exempel pacemaker.
Lämpliga skyddande åtgärder skall vidtas för bärare av protes. Till exempel så skall man
hindra tillträde till område där svetsen används. Bärare av proteser skall kontakta läkare
innan de närmar sig området för svetsen.
Denna utrustning uppfyller kraven för teknisk standard för produkt för att enbart
användas inom industrin och för professionell användning. Man svarar inte för de
avsedda gränserna för utsättning av elektromagnetiska fält inom hushåll.
Applicera följande åtgärder för att minska exponeringen mot elektromagnetiska fält
(EMF):
„ Ställ er inte med kroppen mellan sladdarna. Håll båda sladdarna på samma sida av
kroppen.
„ När det är möjligt så linda svetssladdarna och fixera med självhäftande tejp.
„ Linda inte sladdarna runt kroppen.
„ Anslut återledaren till delen som skall arbetas så nära svetspunkten som möjligt.
„ Svetsa inte genom att stödja svetsen mot kroppen.
„ Håll huvud och kropp så långt borta från svetskretsen som möjligt. Arbeta inte i närheten
av svetsen eller sitta eller stödja sig mot den. Minimum avstånd: Fig 7 Da = cm 50;
db = cm.20.
Utrustning av klass A
Denna utrustning har tillverkats för att användas i industrimiljö och för professionellt bruk.
I hushållet och där det anslutits till ett allmänt lågspänningsnät som försörjer hushåll
så kan det vara svårt att försäkra den elektromagnetiska kompatibiliteten på grund av
ledningsbundna eller strålade störningar.
Svetsning under farliga förhållanden
„ Om du måste svetsa under förhållanden där risk föreligger för elektriska urladdningar,
kvävning, eller i närvaro av material som kan antändas eller explodera, ska du
se till att en kunnig person bedömer förhållandena i förhand. Kontrollera att det finns
personer i närheten som är utbildade att ingripa i händelse av nödsituation. Tillämpa
tekniska skyddsmedel som anges i 5.10; A.7; A.9 i den tekniska specifikation IEC eller
CLC/TS 62081.
„ Om arbete måste utföras på en höjd ovanför marken, ska alltid säkerhetsplattformar
användas.
Ytterligare föreskrifter
„ Använd inte svetsen för ändamål som de inte är avsedd för.
„ Ställ svetsen på en plan och stabil yta, och se till att den inte kan flytta sig. Platsen
ska medge god kontroll över svetsen, men den ska inte kunna träffas av svetsgnistor.
„ Lyft inte upp svetsen. Det finns inte några lyftanordningar.
„ Använd inte kablar med skadad isolering eller med anslutningar som glappar.

Beskrivning av svetsen

Bärbar anläggning för bågsvetsning med spår och stift. Den används i karosserisektorn
för reparation av komponenter i aluminium och metall.
Svetsmaskinen är tillverkad med elektronisk teknologi INVERTER.
Utströmmen är kontinuerlig.
Huvuddelar Fig.1
A) Matningskabel.
B) ON/OFF-brytare (FRÅN/TILL).
C) Kontaktdon för sd-kort
D) Uttag för brännarreglage.
E) Uttag för svetskablar
F) Display
G) Vred för inställning av parametrar för svetsning.
Tekniska data
Märkplåten sitter på svetsen. Märkplåten Fig. 2 är ett exempel på hur den kan se ut.
A) Tillverkarens namn och adress.
B) Europeisk standard för tillverkning och säkerhet för svetsanläggningar
C) Symbol för svetsens inre struktur
D) Symbol för avsedd svetsprocedur: D1: MMA-svetsning.
E) Symbol för likströmsavgivning.
F) Typ av nödvändig matning:
1˜ enfas växelspänning, frekvens F1: från elledning.
G) Skyddsgrad för solida och flytande ämnen
H) Symbol som indikerar att svetsen kan användas i miljöer där risk för elektriska
urladdningar förekommer
I) Prestanda för svetskrets.
U0V
Min. och max. spänning vid tomgång (öppen svetskrets).
I2, U2 Ström och respektive standardiserad spänning som svetsen avger.
X Svetsdrift. Indikerar hur länge svetsen kan arbeta och hur länge den måste
vara stilla för att kylas ned. Tiden anges i % baserat på en cykel på 10 min.
(t.ex. 60 % innebär 6 min. drift och 4 min. paus).
A / V Justerfält för spänning och respektive bågspänning.
J) Data för matningslinje.
U1 Matningsspänning (tillåten tolerans: +/- 10%).
I1 eff
Effektiv spänningsförbrukning.
I1 max. Max. spänningsförbrukning.
K) Tillverkningsnr
950698-00 03/11/19
L) Vikt.
M) Säkerhetssymboler: Läs säkerhetsföreskrifterna.
De elektriska anslutningarna ska utföras av kunniga och behöriga personer.
„ Kontrollera att svetsen är avstängd och frånkopplad från matningsuttaget under alla
momenten för driftsättning.
„ Kontrollera att matningsuttaget som svetsen ansluts till skyddas av skyddsanordningar
(säkringar eller automatisk brytare) och är anslutet till jordsystemet.
„ Utrustningen måste vara ansluten till ett försörjningssystem med en ledare för "neutral"
som är jordansluten.
Hopmontering och elektrisk anslutning
¾ Montera samman de isärtagna delarna i emballaget. Fig.5
¾ Kontrollera att ellinjen avger den spänning och frekvens som överensstämmer med
svetsen, samt att den är försedd med en långsam säkring som är lämplig för max.
nominell ström som avges.
TN-system Fig.3
Skyddar via magnetotermisk brytare (kurva C) mot: 16A för försörjning 1Ph 220 / 230Volt
eller 10A för försörjning 1Ph 380 / 400
Tiden för ingripande vid fel får inte överskrida 0.4 sekunder (för nät med en nominell
spänning mot jord på 230V) och ska utvärderas i samband med installationen: om
felströmmen, på grund av installationsförhållanden, blir för låg vid ett snabbt ingripande
av den automatiska brytaren kan det vara nödvändigt att lägga till en jordfelsbrytare (ej
vid TN-C-system).
TT-system Fig.3
I enlighet med standard IEC 60364-4-41 måste man skydda installationen med en
jordfelsanordning (brytare) vars känslighet beror på installationens jordresistens, som
överensstämmer med IEC 60364-4-41 och som ingriper inom 1 sekund.
Installationens jordresistans ska utvärderas inför val av jordfelsbrytarens känslighet;
maximal resistens för svetsens skyddskrets är: 0,19 Ohm
L
Denna utrustning ingår inte bland kraven för standard IEC/EN61000-3-12. Om
den ansluts till en allmän lågspänningsledning så är det installatörens ansvar eller
användarens att kontrollera att den kan anslutas; (om det är nödvändigt så kontakta
ansvarig för det elektriska distribueringsnätet).
L
I syfte att uppfylla kraven i SS-EN61000-3-11 (Flicker) rekommenderar vi att
svetsmaskinen ansluts till matningsnätets gränssnittspunkter som tillhandahåller
driftström >/= 100A per fas.
L
Det åligger installatören eller användaren att kontrollera att anslutning är möjlig;
(kontakta vid behov elnätsleverantören).
¾ Matningskontakt. Om svetsen inte är försedd med kontakt, ska en standardiserad
stickkontakt anslutas till matningskabeln (2P+T för 1-fas) med lämplig kapacitet Fig.3.
Förberedning av svetskretsen Fig.4
¾ Anslut pistolens kontakter till generatorn, var noga med att observera polariteten som
krävs av typen av metall som ska svetsas: Aluminium eller järn.
¾ Anslut stickkontakten för styrning av pistolen.
Förberedning av pistolen Fig. 5.
stift i enlighet med den klämma som monterats och dess reglering.
¾ Montera klämman 'H' som passar till typen av spår och stift 'L' som ska svetsas.
¾ Montera jordstiftet av rätt längd 'M'. Reglera jordstiftet som indikeras i figuren och lås med
stoppmutter 'T' så att spåret och stiftet skjuter ut cirka 1 - 3 mm i förhållande till jordstiftet
L
För korrekt funktion, kontrollera att spindeln som håller fast klämmorna 'N' rör sig
smidigt över hela sin sträcka.
Korrekt användning av svetspistolen Fig. 6
Stöd jordstiftet mot stycket som ska svetsas och placera pistolen vertikalt så att spåret
eller stiftet står i kontakt med stycket och komprimerar det endast de 1-3 mm som den
skjuter ut jämfört med jordstiftet.
L
Med pistolen placerad på korrekt sätt ska spindeln 'N' kunna gå tillbaka fritt i själva
pistolen.
Beskrivning av kommandon
Då alla förberedningssteg utförts, tänd svetsmaskinen och gå till regleringarna.
Svetsmaskinen är försedd med en TFT-skärm som förenklar vid reglering och
signaleringen av eventuella fel. FIG.7.
Svetsmaskinen låter dig arbeta i synergiskt läge. Det räcker att välja typ av spår eller stift
och tjockleken på plåten där det ska appliceras.
Tillför vid behov ändringar på de synergiska regleringarna, du kan gå över till manuellt
läge (tryck på knappen i tre sekunder).
I manuellt läge kan du justera svetsströmmen och svetstiden.
Memorering av program
I manuellt läge går det att memorera inställningarna som gjorts, och spara med ett namn
(max 13 tecken).
Minnet kan innehålla upp till 64 program.
19
Driftsättning
Svetsprocedur
Pistolen kan svetsa olika spår och
