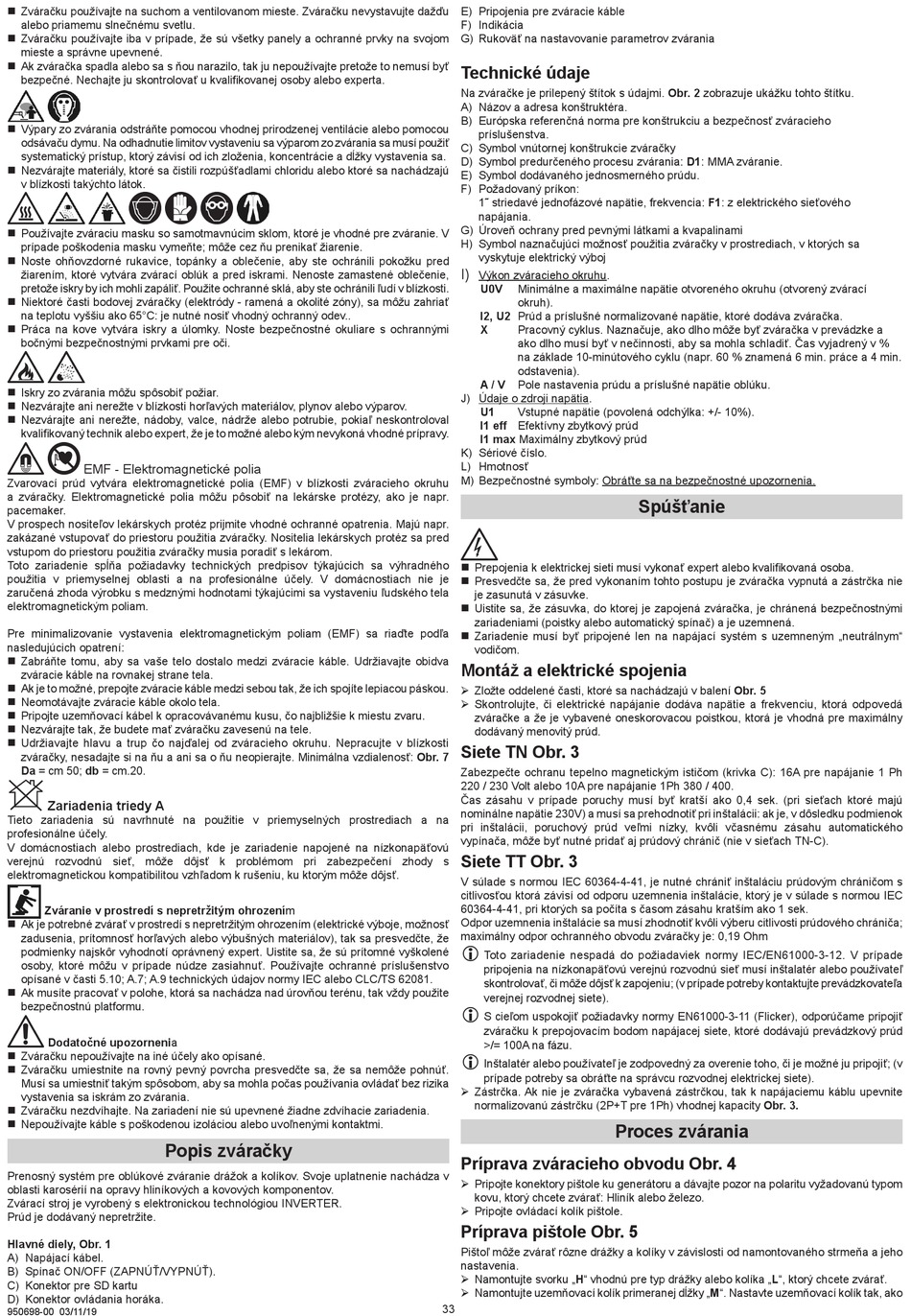

„ Zváračku používajte na suchom a ventilovanom mieste. Zváračku nevystavujte dažďu
alebo priamemu slnečnému svetlu.
„ Zváračku používajte iba v prípade, že sú všetky panely a ochranné prvky na svojom
mieste a správne upevnené.
„ Ak zváračka spadla alebo sa s ňou narazilo, tak ju nepoužívajte pretože to nemusí byť
bezpečné. Nechajte ju skontrolovať u kvalifikovanej osoby alebo experta.
„ Výpary zo zvárania odstráňte pomocou vhodnej prirodzenej ventilácie alebo pomocou
odsávaču dymu. Na odhadnutie limitov vystaveniu sa výparom zo zvárania sa musí použiť
systematický prístup, ktorý závisí od ich zloženia, koncentrácie a dĺžky vystavenia sa.
„ Nezvárajte materiály, ktoré sa čistili rozpúšťadlami chloridu alebo ktoré sa nachádzajú
v blízkosti takýchto látok.
„ Používajte zváraciu masku so samotmavnúcim sklom, ktoré je vhodné pre zváranie. V
prípade poškodenia masku vymeňte; môže cez ňu prenikať žiarenie.
„ Noste ohňovzdorné rukavice, topánky a oblečenie, aby ste ochránili pokožku pred
žiarením, ktoré vytvára zvárací oblúk a pred iskrami. Nenoste zamastené oblečenie,
pretože iskry by ich mohli zapáliť. Použite ochranné sklá, aby ste ochránili ľudí v blízkosti.
„ Niektoré časti bodovej zváračky (elektródy - ramená a okolité zóny), sa môžu zahriať
na teplotu vyššiu ako 65°C: je nutné nosiť vhodný ochranný odev..
„ Práca na kove vytvára iskry a úlomky. Noste bezpečnostné okuliare s ochrannými
bočnými bezpečnostnými prvkami pre oči.
„ Iskry zo zvárania môžu spôsobiť požiar.
„ Nezvárajte ani nerežte v blízkosti horľavých materiálov, plynov alebo výparov.
„ Nezvárajte ani nerežte, nádoby, valce, nádrže alebo potrubie, pokiaľ neskontroloval
kvalifikovaný technik alebo expert, že je to možné alebo kým nevykoná vhodné prípravy.
EMF - Elektromagnetické polia
Zvarovací prúd vytvára elektromagnetické polia (EMF) v blízkosti zváracieho okruhu
a zváračky. Elektromagnetické polia môžu pôsobiť na lekárske protézy, ako je napr.
pacemaker.
V prospech nositeľov lekárskych protéz prijmite vhodné ochranné opatrenia. Majú napr.
zakázané vstupovať do priestoru použitia zváračky. Nositelia lekárskych protéz sa pred
vstupom do priestoru použitia zváračky musia poradiť s lekárom.
Toto zariadenie spĺňa požiadavky technických predpisov týkajúcich sa výhradného
použitia v priemyselnej oblasti a na profesionálne účely. V domácnostiach nie je
zaručená zhoda výrobku s medznými hodnotami týkajúcimi sa vystaveniu ľudského tela
elektromagnetickým poliam.
Pre minimalizovanie vystavenia elektromagnetickým poliam (EMF) sa riaďte podľa
nasledujúcich opatrení:
„ Zabráňte tomu, aby sa vaše telo dostalo medzi zváracie káble. Udržiavajte obidva
zváracie káble na rovnakej strane tela.
„ Ak je to možné, prepojte zváracie káble medzi sebou tak, že ich spojíte lepiacou páskou.
„ Neomotávajte zváracie káble okolo tela.
„ Pripojte uzemňovací kábel k opracovávanému kusu, čo najbližšie k miestu zvaru.
„ Nezvárajte tak, že budete mať zváračku zavesenú na tele.
„ Udržiavajte hlavu a trup čo najďalej od zváracieho okruhu. Nepracujte v blízkosti
zváračky, nesadajte si na ňu a ani sa o ňu neopierajte. Minimálna vzdialenosť: Obr. 7
Da = cm 50; db = cm.20.
Zariadenia triedy A
Tieto zariadenia sú navrhnuté na použitie v priemyselných prostrediach a na
profesionálne účely.
V domácnostiach alebo prostrediach, kde je zariadenie napojené na nízkonapäťovú
verejnú rozvodnú sieť, môže dôjsť k problémom pri zabezpečení zhody s
elektromagnetickou kompatibilitou vzhľadom k rušeniu, ku ktorým môže dôjsť.
Zváranie v prostredí s nepretržitým ohrozením
„ Ak je potrebné zvárať v prostredí s nepretržitým ohrozením (elektrické výboje, možnosť
zadusenia, prítomnosť horľavých alebo výbušných materiálov), tak sa presvedčte, že
podmienky najskôr vyhodnotí oprávnený expert. Uistite sa, že sú prítomné vyškolené
osoby, ktoré môžu v prípade núdze zasiahnuť. Používajte ochranné príslušenstvo
opísané v časti 5.10; A.7; A.9 technických údajov normy IEC alebo CLC/TS 62081.
„ Ak musíte pracovať v polohe, ktorá sa nachádza nad úrovňou terénu, tak vždy použite
bezpečnostnú platformu.
Dodatočné upozornenia
„ Zváračku nepoužívajte na iné účely ako opísané.
„ Zváračku umiestnite na rovný pevný povrcha presvedčte sa, že sa nemôže pohnúť.
Musí sa umiestniť takým spôsobom, aby sa mohla počas používania ovládať bez rizika
vystavenia sa iskrám zo zvárania.
„ Zváračku nezdvíhajte. Na zariadení nie sú upevnené žiadne zdvíhacie zariadenia.
„ Nepoužívajte káble s poškodenou izoláciou alebo uvoľnenými kontaktmi.
Popis zváračky
Prenosný systém pre oblúkové zváranie drážok a kolíkov. Svoje uplatnenie nachádza v
oblasti karosérií na opravy hliníkových a kovových komponentov.
Zvárací stroj je vyrobený s elektronickou technológiou INVERTER.
Prúd je dodávaný nepretržite.
Hlavné diely, Obr. 1
A) Napájací kábel.
B) Spínač ON/OFF (ZAPNÚŤ/VYPNÚŤ).
C) Konektor pre SD kartu
D) Konektor ovládania horáka.
950698-00 03/11/19
E) Pripojenia pre zváracie káble
F) Indikácia
G) Rukoväť na nastavovanie parametrov zvárania
Technické údaje
Na zváračke je prilepený štítok s údajmi. Obr. 2 zobrazuje ukážku tohto štítku.
A) Názov a adresa konštruktéra.
B) Európska referenčná norma pre konštrukciu a bezpečnosť zváracieho
príslušenstva.
C) Symbol vnútornej konštrukcie zváračky
D) Symbol predurčeného procesu zvárania: D1: MMA zváranie.
E) Symbol dodávaného jednosmerného prúdu.
F) Požadovaný príkon:
1˜ striedavé jednofázové napätie, frekvencia: F1: z elektrického sieťového
napájania.
G) Úroveň ochrany pred pevnými látkami a kvapalinami
H) Symbol naznačujúci možnosť použitia zváračky v prostrediach, v ktorých sa
vyskytuje elektrický výboj
I)
Výkon zváracieho okruhu.
U0V Minimálne a maximálne napätie otvoreného okruhu (otvorený zvárací
okruh).
I2, U2 Prúd a príslušné normalizované napätie, ktoré dodáva zváračka.
X
Pracovný cyklus. Naznačuje, ako dlho môže byť zváračka v prevádzke a
ako dlho musí byť v nečinnosti, aby sa mohla schladiť. Čas vyjadrený v %
na základe 10-minútového cyklu (napr. 60 % znamená 6 min. práce a 4 min.
odstavenia).
A / V
Pole nastavenia prúdu a príslušné napätie oblúku.
J) Údaje o zdroji napätia.
U1 Vstupné napätie (povolená odchýlka: +/- 10%).
I1 eff Efektívny zbytkový prúd
I1 max Maximálny zbytkový prúd
K) Sériové číslo.
L) Hmotnosť
M) Bezpečnostné symboly: Obráťte sa na bezpečnostné upozornenia.
„ Prepojenia k elektrickej sieti musí vykonať expert alebo kvalifikovaná osoba.
„ Presvedčte sa, že pred vykonaním tohto postupu je zváračka vypnutá a zástrčka nie
je zasunutá v zásuvke.
„ Uistite sa, že zásuvka, do ktorej je zapojená zváračka, je chránená bezpečnostnými
zariadeniami (poistky alebo automatický spínač) a je uzemnená.
„ Zariadenie musí byť pripojené len na napájací systém s uzemneným „neutrálnym"
vodičom.
Montáž a elektrické spojenia
¾ Zložte oddelené časti, ktoré sa nachádzajú v balení Obr. 5
¾ Skontrolujte, či elektrické napájanie dodáva napätie a frekvenciu, ktorá odpovedá
zváračke a že je vybavené oneskorovacou poistkou, ktorá je vhodná pre maximálny
dodávaný menovitý prúd.
Siete TN Obr. 3
Zabezpečte ochranu tepelno magnetickým ističom (krivka C): 16A pre napájanie 1 Ph
220 / 230 Volt alebo 10A pre napájanie 1Ph 380 / 400.
Čas zásahu v prípade poruchy musí byť kratší ako 0,4 sek. (pri sieťach ktoré majú
nominálne napätie 230V) a musí sa prehodnotiť pri inštalácii: ak je, v dôsledku podmienok
pri inštalácii, poruchový prúd veľmi nízky, kvôli včasnému zásahu automatického
vypínača, môže byť nutné pridať aj prúdový chránič (nie v sieťach TN-C).
Siete TT Obr. 3
V súlade s normou IEC 60364-4-41, je nutné chrániť inštaláciu prúdovým chráničom s
citlivosťou ktorá závisí od odporu uzemnenia inštalácie, ktorý je v súlade s normou IEC
60364-4-41, pri ktorých sa počíta s časom zásahu kratším ako 1 sek.
Odpor uzemnenia inštalácie sa musí zhodnotiť kvôli výberu citlivosti prúdového chrániča;
maximálny odpor ochranného obvodu zváračky je: 0,19 Ohm
L
Toto zariadenie nespadá do požiadaviek normy IEC/EN61000-3-12. V prípade
pripojenia na nízkonapäťovú verejnú rozvodnú sieť musí inštalatér alebo používateľ
skontrolovať, či môže dôjsť k zapojeniu; (v prípade potreby kontaktujte prevádzkovateľa
verejnej rozvodnej siete).
L
S cieľom uspokojiť požiadavky normy EN61000-3-11 (Flicker), odporúčame pripojiť
zváračku k prepojovacím bodom napájacej siete, ktoré dodávajú prevádzkový prúd
>/= 100A na fázu.
L
Inštalatér alebo používateľ je zodpovedný za overenie toho, či je možné ju pripojiť; (v
prípade potreby sa obráťte na správcu rozvodnej elektrickej siete).
¾ Zástrčka. Ak nie je zváračka vybavená zástrčkou, tak k napájaciemu káblu upevnite
normalizovanú zástrčku (2P+T pre 1Ph) vhodnej kapacity Obr. 3.
Proces zvárania
Príprava zváracieho obvodu Obr. 4
¾ Pripojte konektory pištole ku generátoru a dávajte pozor na polaritu vyžadovanú typom
kovu, ktorý chcete zvárať: Hliník alebo železo.
¾ Pripojte ovládací kolík pištole.
Príprava pištole Obr. 5
Pištoľ môže zvárať rôzne drážky a kolíky v závislosti od namontovaného strmeňa a jeho
nastavenia.
¾ Namontujte svorku „H" vhodnú pre typ drážky alebo kolíka „L", ktorý chcete zvárať.
¾ Namontujte uzemňovací kolík primeranej dĺžky „M". Nastavte uzemňovací kolík tak, ako
33
Spúšťanie
