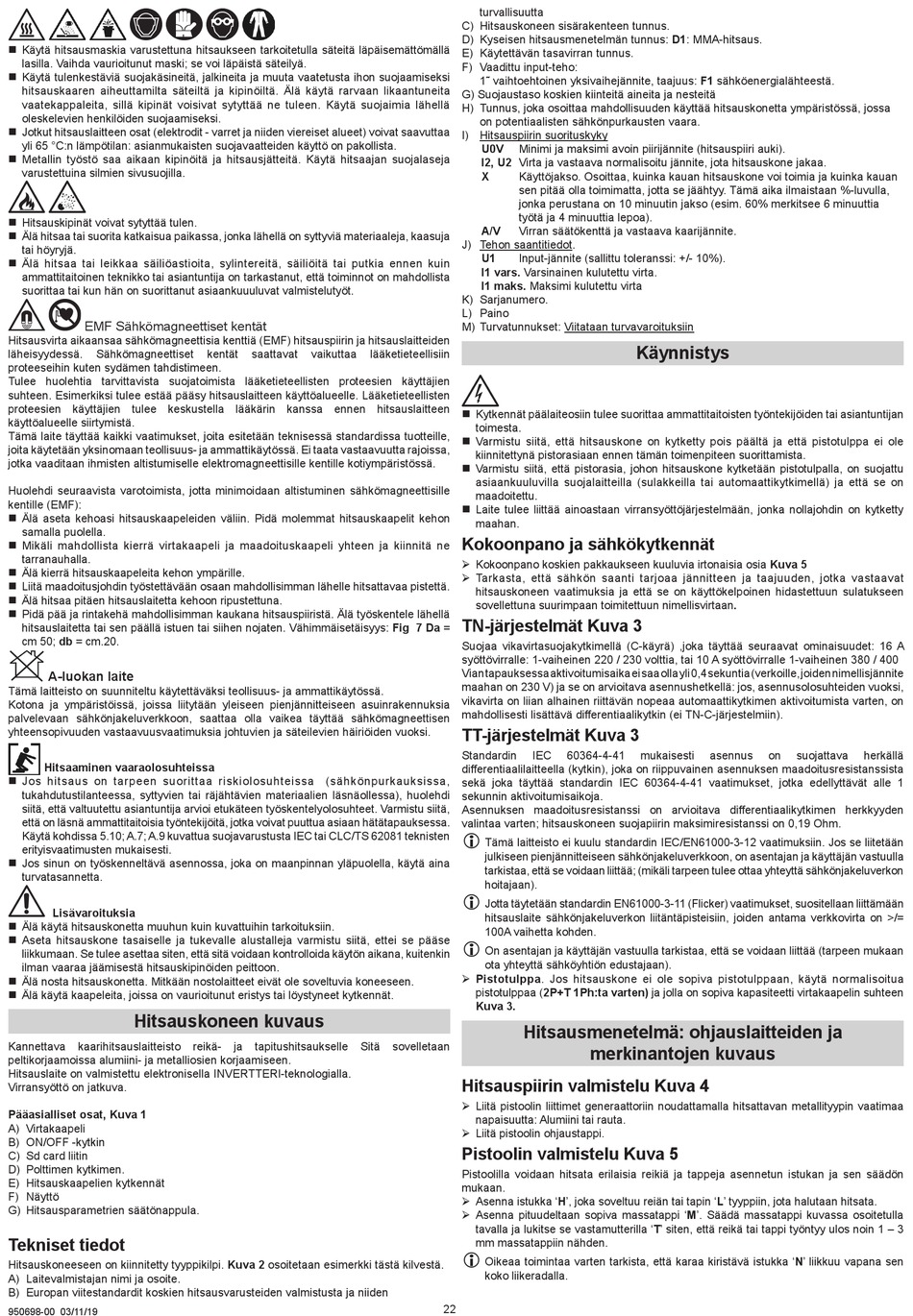

„ Käytä hitsausmaskia varustettuna hitsaukseen tarkoitetulla säteitä läpäisemättömällä
lasilla. Vaihda vaurioitunut maski; se voi läpäistä säteilyä.
„ Käytä tulenkestäviä suojakäsineitä, jalkineita ja muuta vaatetusta ihon suojaamiseksi
hitsauskaaren aiheuttamilta säteiltä ja kipinöiltä. Älä käytä rarvaan likaantuneita
vaatekappaleita, sillä kipinät voisivat sytyttää ne tuleen. Käytä suojaimia lähellä
oleskelevien henkilöiden suojaamiseksi.
„ Jotkut hitsauslaitteen osat (elektrodit - varret ja niiden viereiset alueet) voivat saavuttaa
yli 65 °C:n lämpötilan: asianmukaisten suojavaatteiden käyttö on pakollista.
„ Metallin työstö saa aikaan kipinöitä ja hitsausjätteitä. Käytä hitsaajan suojalaseja
varustettuina silmien sivusuojilla.
„ Hitsauskipinät voivat sytyttää tulen.
„ Älä hitsaa tai suorita katkaisua paikassa, jonka lähellä on syttyviä materiaaleja, kaasuja
tai höyryjä.
„ Älä hitsaa tai leikkaa säiliöastioita, sylintereitä, säiliöitä tai putkia ennen kuin
ammattitaitoinen teknikko tai asiantuntija on tarkastanut, että toiminnot on mahdollista
suorittaa tai kun hän on suorittanut asiaankuuuluvat valmistelutyöt.
EMF Sähkömagneettiset kentät
Hitsausvirta aikaansaa sähkömagneettisia kenttiä (EMF) hitsauspiirin ja hitsauslaitteiden
läheisyydessä. Sähkömagneettiset
proteeseihin kuten sydämen tahdistimeen.
Tulee huolehtia tarvittavista suojatoimista lääketieteellisten proteesien käyttäjien
suhteen. Esimerkiksi tulee estää pääsy hitsauslaitteen käyttöalueelle. Lääketieteellisten
proteesien käyttäjien tulee keskustella lääkärin kanssa ennen hitsauslaitteen
käyttöalueelle siirtymistä.
Tämä laite täyttää kaikki vaatimukset, joita esitetään teknisessä standardissa tuotteille,
joita käytetään yksinomaan teollisuus- ja ammattikäytössä. Ei taata vastaavuutta rajoissa,
jotka vaaditaan ihmisten altistumiselle elektromagneettisille kentille kotiympäristössä.
Huolehdi seuraavista varotoimista, jotta minimoidaan altistuminen sähkömagneettisille
kentille (EMF):
„ Älä aseta kehoasi hitsauskaapeleiden väliin. Pidä molemmat hitsauskaapelit kehon
samalla puolella.
„ Mikäli mahdollista kierrä virtakaapeli ja maadoituskaapeli yhteen ja kiinnitä ne
tarranauhalla.
„ Älä kierrä hitsauskaapeleita kehon ympärille.
„ Liitä maadoitusjohdin työstettävään osaan mahdollisimman lähelle hitsattavaa pistettä.
„ Älä hitsaa pitäen hitsauslaitetta kehoon ripustettuna.
„ Pidä pää ja rintakehä mahdollisimman kaukana hitsauspiiristä. Älä työskentele lähellä
hitsauslaitetta tai sen päällä istuen tai siihen nojaten. Vähimmäisetäisyys: Fig 7 Da =
cm 50; db = cm.20.
A-luokan laite
Tämä laitteisto on suunniteltu käytettäväksi teollisuus- ja ammattikäytössä.
Kotona ja ympäristöissä, joissa liitytään yleiseen pienjännitteiseen asuinrakennuksia
palvelevaan sähkönjakeluverkkoon, saattaa olla vaikea täyttää sähkömagneettisen
yhteensopivuuden vastaavuusvaatimuksia johtuvien ja säteilevien häiriöiden vuoksi.
Hitsaaminen vaaraolosuhteissa
„ Jos hitsaus on tarpeen suorittaa riskiolosuhteissa (sähkönpurkauksissa,
tukahdutustilanteessa, syttyvien tai räjähtävien materiaalien läsnäollessa), huolehdi
siitä, että valtuutettu asiantuntija arvioi etukäteen työskentelyolosuhteet. Varmistu siitä,
että on läsnä ammattitaitoisia työntekijöitä, jotka voivat puuttua asiaan hätätapauksessa.
Käytä kohdissa 5.10; A.7; A.9 kuvattua suojavarustusta IEC tai CLC/TS 62081 teknisten
erityisvaatimusten mukaisesti.
„ Jos sinun on työskenneltävä asennossa, joka on maanpinnan yläpuolella, käytä aina
turvatasannetta.
Lisävaroituksia
„ Älä käytä hitsauskonetta muuhun kuin kuvattuihin tarkoituksiin.
„ Aseta hitsauskone tasaiselle ja tukevalle alustalleja varmistu siitä, ettei se pääse
liikkumaan. Se tulee asettaa siten, että sitä voidaan kontrolloida käytön aikana, kuitenkin
ilman vaaraa jäämisestä hitsauskipinöiden peittoon.
„ Älä nosta hitsauskonetta. Mitkään nostolaitteet eivät ole soveltuvia koneeseen.
„ Älä käytä kaapeleita, joissa on vaurioitunut eristys tai löystyneet kytkennät.

Hitsauskoneen kuvaus

Kannettava kaarihitsauslaitteisto
peltikorjaamoissa alumiini- ja metalliosien korjaamiseen.
Hitsauslaite on valmistettu elektronisella INVERTTERI-teknologialla.
Virransyöttö on jatkuva.
Pääasialliset osat, Kuva 1
A) Virtakaapeli
B) ON/OFF -kytkin
C) Sd card liitin
D) Polttimen kytkimen.
E) Hitsauskaapelien kytkennät
F) Näyttö
G) Hitsausparametrien säätönappula.
Tekniset tiedot
Hitsauskoneeseen on kiinnitetty tyyppikilpi. Kuva 2 osoitetaan esimerkki tästä kilvestä.
A) Laitevalmistajan nimi ja osoite.
B) Europan viitestandardit koskien hitsausvarusteiden valmistusta ja niiden
950698-00 03/11/19
kentät saattavat vaikuttaa
reikä- ja tapitushitsaukselle Sitä
turvallisuutta
C) Hitsauskoneen sisärakenteen tunnus.
D) Kyseisen hitsausmenetelmän tunnus: D1: MMA-hitsaus.
E) Käytettävän tasavirran tunnus.
F) Vaadittu input-teho:
1˜ vaihtoehtoinen yksivaihejännite, taajuus: F1 sähköenergialähteestä.
G) Suojaustaso koskien kiinteitä aineita ja nesteitä
H) Tunnus, joka osoittaa mahdollisuuden käyttää hitsauskonetta ympäristössä, jossa
on potentiaalisten sähkönpurkausten vaara.
I) Hitsauspiirin suorituskyky
U0V Minimi ja maksimi avoin piirijännite (hitsauspiiri auki).
I2, U2 Virta ja vastaava normalisoitu jännite, jota hitsauskone jakaa.
X Käyttöjakso. Osoittaa, kuinka kauan hitsauskone voi toimia ja kuinka kauan
sen pitää olla toimimatta, jotta se jäähtyy. Tämä aika ilmaistaan %-luvulla,
jonka perustana on 10 minuutin jakso (esim. 60% merkitsee 6 minuuttia
työtä ja 4 minuuttia lepoa).
A/V Virran säätökenttä ja vastaava kaarijännite.
J) Tehon saantitiedot.
U1 Input-jännite (sallittu toleranssi: +/- 10%).
I1 vars. Varsinainen kulutettu virta.
I1 maks. Maksimi kulutettu virta
K) Sarjanumero.
L) Paino
M) Turvatunnukset: Viitataan turvavaroituksiin
lääketieteellisiin
„ Kytkennät päälaiteosiin tulee suorittaa ammattitaitoisten työntekijöiden tai asiantuntijan
toimesta.
„ Varmistu siitä, että hitsauskone on kytketty pois päältä ja että pistotulppa ei ole
kiinnitettynä pistorasiaan ennen tämän toimenpiteen suorittamista.
„ Varmistu siitä, että pistorasia, johon hitsauskone kytketään pistotulpalla, on suojattu
asiaankuuluvilla suojalaitteilla (sulakkeilla tai automaattikytkimellä) ja että se on
maadoitettu.
„ Laite tulee liittää ainoastaan virransyöttöjärjestelmään, jonka nollajohdin on kytketty
maahan.
Kokoonpano ja sähkökytkennät
¾ Kokoonpano koskien pakkaukseen kuuluvia irtonaisia osia Kuva 5
¾ Tarkasta, että sähkön saanti tarjoaa jännitteen ja taajuuden, jotka vastaavat
hitsauskoneen vaatimuksia ja että se on käyttökelpoinen hidastettuun sulatukseen
sovellettuna suurimpaan toimitettuun nimellisvirtaan.
TN-järjestelmät Kuva 3
Suojaa vikavirtasuojakytkimellä (C-käyrä) ,joka täyttää seuraavat ominaisuudet: 16 A
syöttövirralle: 1-vaiheinen 220 / 230 volttia, tai 10 A syöttövirralle 1-vaiheinen 380 / 400
Vian tapauksessa aktivoitumisaika ei saa olla yli 0,4 sekuntia (verkoille, joiden nimellisjännite
maahan on 230 V) ja se on arvioitava asennushetkellä: jos, asennusolosuhteiden vuoksi,
vikavirta on liian alhainen riittävän nopeaa automaattikytkimen aktivoitumista varten, on
mahdollisesti lisättävä differentiaalikytkin (ei TN-C-järjestelmiin).
TT-järjestelmät Kuva 3
Standardin IEC
differentiaalilaitteella (kytkin), joka on riippuvainen asennuksen maadoitusresistanssista
sekä joka täyttää standardin IEC 60364-4-41 vaatimukset, jotka edellyttävät alle 1
sekunnin aktivoitumisaikoja.
Asennuksen maadoitusresistanssi on arvioitava differentiaalikytkimen herkkyyden
valintaa varten; hitsauskoneen suojapiirin maksimiresistanssi on 0,19 Ohm.
L
Tämä laitteisto ei kuulu standardin IEC/EN61000-3-12 vaatimuksiin. Jos se liitetään
julkiseen pienjännitteiseen sähkönjakeluverkkoon, on asentajan ja käyttäjän vastuulla
tarkistaa, että se voidaan liittää; (mikäli tarpeen tulee ottaa yhteyttä sähkönjakeluverkon
hoitajaan).
L
Jotta täytetään standardin EN61000-3-11 (Flicker) vaatimukset, suositellaan liittämään
hitsauslaite sähkönjakeluverkon liitäntäpisteisiin, joiden antama verkkovirta on >/=
100A vaihetta kohden.
L
On asentajan ja käyttäjän vastuulla tarkistaa, että se voidaan liittää (tarpeen mukaan
ota yhteyttä sähköyhtiön edustajaan).
¾ Pistotulppa. Jos hitsauskone ei ole sopiva pistotulppaan, käytä normalisoitua
pistotulppaa (2P+T 1Ph:ta varten) ja jolla on sopiva kapasiteetti virtakaapelin suhteen
Kuva 3.
Hitsausmenetelmä: ohjauslaitteiden ja
sovelletaan
Hitsauspiirin valmistelu Kuva 4
¾ Liitä pistoolin liittimet generaattoriin noudattamalla hitsattavan metallityypin vaatimaa
napaisuutta: Alumiini tai rauta.
¾ Liitä pistoolin ohjaustappi.
Pistoolin valmistelu Kuva 5
Pistoolilla voidaan hitsata erilaisia reikiä ja tappeja asennetun istukan ja sen säädön
mukaan.
¾ Asenna istukka 'H', joka soveltuu reiän tai tapin 'L' tyyppiin, jota halutaan hitsata.
¾ Asenna pituudeltaan sopiva massatappi 'M'. Säädä massatappi kuvassa osoitetulla
tavalla ja lukitse se vastamutterilla 'T' siten, että reikä tai tappi työntyy ulos noin 1 – 3
mm massatappiin nähden.
L
Oikeaa toimintaa varten tarkista, että karaa kiristävä istukka 'N' liikkuu vapana sen
koko liikeradalla.
22
Käynnistys
60364-4-41 mukaisesti asennus
merkinantojen kuvaus
on suojattava herkällä
