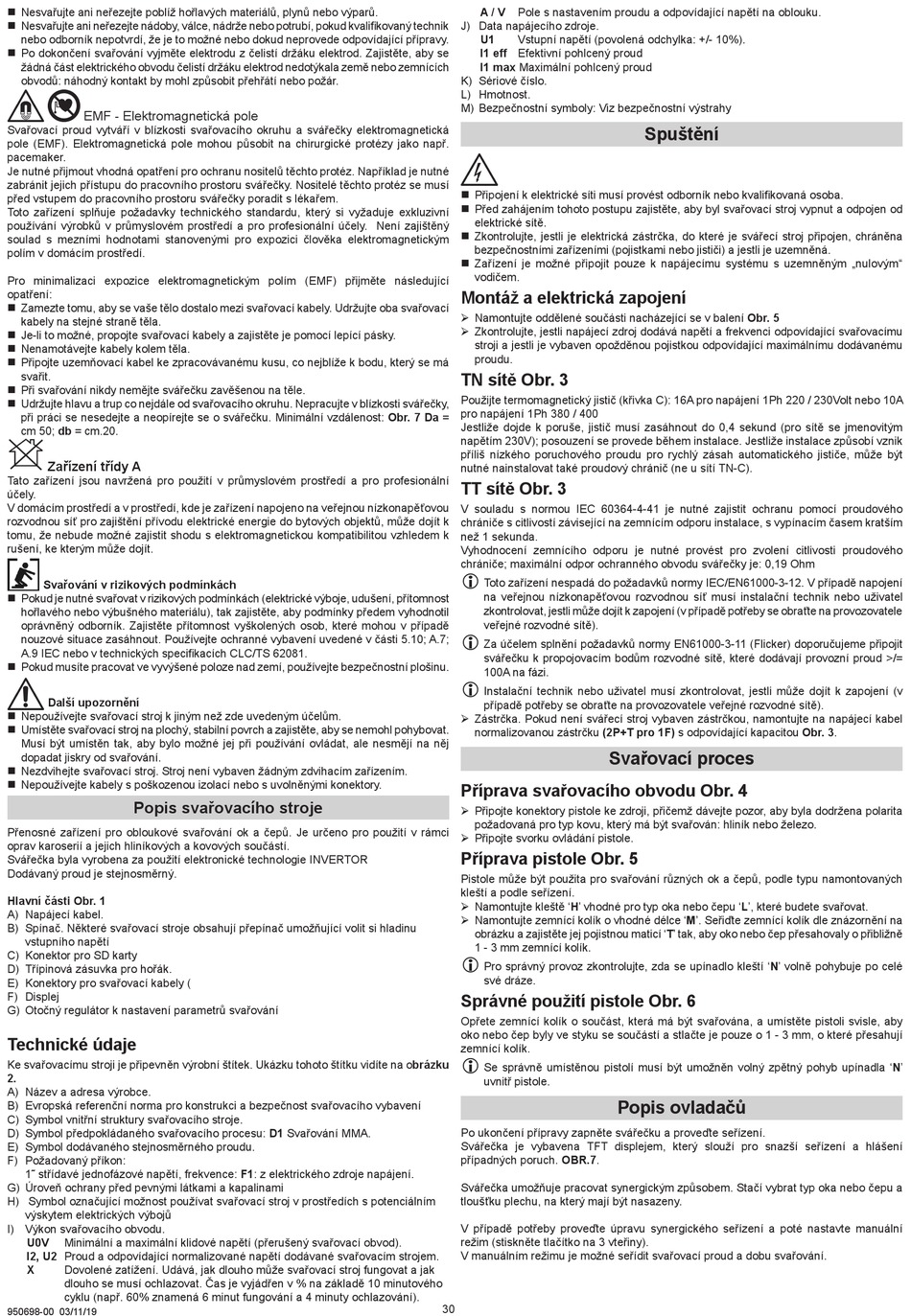

„ Nesvařujte ani neřezejte poblíž hořlavých materiálů, plynů nebo výparů.
„ Nesvařujte ani neřezejte nádoby, válce, nádrže nebo potrubí, pokud kvalifikovaný technik
nebo odborník nepotvrdí, že je to možné nebo dokud neprovede odpovídající přípravy.
„ Po dokončení svařování vyjměte elektrodu z čelistí držáku elektrod. Zajistěte, aby se
žádná část elektrického obvodu čelistí držáku elektrod nedotýkala země nebo zemnících
obvodů: náhodný kontakt by mohl způsobit přehřátí nebo požár.
EMF - Elektromagnetická pole
Svařovací proud vytváří v blízkosti svařovacího okruhu a svářečky elektromagnetická
pole (EMF). Elektromagnetická pole mohou působit na chirurgické protézy jako např.
pacemaker.
Je nutné přijmout vhodná opatření pro ochranu nositelů těchto protéz. Například je nutné
zabránit jejich přístupu do pracovního prostoru svářečky. Nositelé těchto protéz se musí
před vstupem do pracovního prostoru svářečky poradit s lékařem.
Toto zařízení splňuje požadavky technického standardu, který si vyžaduje exkluzivní
používání výrobků v průmyslovém prostředí a pro profesionální účely. Není zajištěný
soulad s mezními hodnotami stanovenými pro expozici člověka elektromagnetickým
polím v domácím prostředí.
Pro minimalizaci expozice elektromagnetickým polím (EMF) přijměte následující
opatření:
„ Zamezte tomu, aby se vaše tělo dostalo mezi svařovací kabely. Udržujte oba svařovací
kabely na stejné straně těla.
„ Je-li to možné, propojte svařovací kabely a zajistěte je pomocí lepící pásky.
„ Nenamotávejte kabely kolem těla.
„ Připojte uzemňovací kabel ke zpracovávanému kusu, co nejblíže k bodu, který se má
svařit.
„ Při svařování nikdy nemějte svářečku zavěšenou na těle.
„ Udržujte hlavu a trup co nejdále od svařovacího okruhu. Nepracujte v blízkosti svářečky,
při práci se nesedejte a neopírejte se o svářečku. Minimální vzdálenost: Obr. 7 Da =
cm 50; db = cm.20.
Zařízení třídy A
Tato zařízení jsou navržená pro použití v průmyslovém prostředí a pro profesionální
účely.
V domácím prostředí a v prostředí, kde je zařízení napojeno na veřejnou nízkonapěťovou
rozvodnou síť pro zajištění přívodu elektrické energie do bytových objektů, může dojít k
tomu, že nebude možné zajistit shodu s elektromagnetickou kompatibilitou vzhledem k
rušení, ke kterým může dojít.
Svařování v rizikových podmínkách
„ Pokud je nutné svařovat v rizikových podmínkách (elektrické výboje, udušení, přítomnost
hořlavého nebo výbušného materiálu), tak zajistěte, aby podmínky předem vyhodnotil
oprávněný odborník. Zajistěte přítomnost vyškolených osob, které mohou v případě
nouzové situace zasáhnout. Používejte ochranné vybavení uvedené v části 5.10; A.7;
A.9 IEC nebo v technických specifikacích CLC/TS 62081.
„ Pokud musíte pracovat ve vyvýšené poloze nad zemí, používejte bezpečnostní plošinu.
Další upozornění
„ Nepoužívejte svařovací stroj k jiným než zde uvedeným účelům.
„ Umístěte svařovací stroj na plochý, stabilní povrch a zajistěte, aby se nemohl pohybovat.
Musí být umístěn tak, aby bylo možné jej při používání ovládat, ale nesmějí na něj
dopadat jiskry od svařování.
„ Nezdvihejte svařovací stroj. Stroj není vybaven žádným zdvihacím zařízením.
„ Nepoužívejte kabely s poškozenou izolací nebo s uvolněnými konektory.
Popis svařovacího stroje
Přenosné zařízení pro obloukové svařování ok a čepů. Je určeno pro použití v rámci
oprav karoserií a jejich hliníkových a kovových součástí.
Svářečka byla vyrobena za použití elektronické technologie INVERTOR
Dodávaný proud je stejnosměrný.
Hlavní části Obr. 1
A) Napájecí kabel.
B) Spínač. Některé svařovací stroje obsahují přepínač umožňující volit si hladinu
vstupního napětí
C) Konektor pro SD karty
D) Třípinová zásuvka pro hořák.
E) Konektory pro svařovací kabely (
F) Displej
G) Otočný regulátor k nastavení parametrů svařování
Technické údaje
Ke svařovacímu stroji je připevněn výrobní štítek. Ukázku tohoto štítku vidíte na obrázku
2.
A) Název a adresa výrobce.
B) Evropská referenční norma pro konstrukci a bezpečnost svařovacího vybavení
C) Symbol vnitřní struktury svařovacího stroje.
D) Symbol předpokládaného svařovacího procesu: D1 Svařování MMA.
E) Symbol dodávaného stejnosměrného proudu.
F) Požadovaný příkon:
1˜ střídavé jednofázové napětí, frekvence: F1: z elektrického zdroje napájení.
G) Úroveň ochrany před pevnými látkami a kapalinami
H) Symbol označující možnost používat svařovací stroj v prostředích s potenciálním
výskytem elektrických výbojů
I) Výkon svařovacího obvodu.
U0V
Minimální a maximální klidové napětí (přerušený svařovací obvod).
I2, U2 Proud a odpovídající normalizované napětí dodávané svařovacím strojem.
X
Dovolené zatížení. Udává, jak dlouho může svařovací stroj fungovat a jak
dlouho se musí ochlazovat. Čas je vyjádřen v % na základě 10 minutového
cyklu (např. 60% znamená 6 minut fungování a 4 minuty ochlazování).
950698-00 03/11/19
A / V
Pole s nastavením proudu a odpovídající napětí na oblouku.
J) Data napájecího zdroje.
U1
Vstupní napětí (povolená odchylka: +/- 10%).
I1 eff Efektivní pohlcený proud
I1 max Maximální pohlcený proud
K) Sériové číslo.
L) Hmotnost.
M) Bezpečnostní symboly: Viz bezpečnostní výstrahy
„ Připojení k elektrické síti musí provést odborník nebo kvalifikovaná osoba.
„ Před zahájením tohoto postupu zajistěte, aby byl svařovací stroj vypnut a odpojen od
elektrické sítě.
„ Zkontrolujte, jestli je elektrická zástrčka, do které je svářecí stroj připojen, chráněna
bezpečnostními zařízeními (pojistkami nebo jističi) a jestli je uzemněná.
„ Zařízení je možné připojit pouze k napájecímu systému s uzemněným „nulovým"
vodičem.
Montáž a elektrická zapojení
¾ Namontujte oddělené součásti nacházející se v balení Obr. 5
¾ Zkontrolujte, jestli napájecí zdroj dodává napětí a frekvenci odpovídající svařovacímu
stroji a jestli je vybaven opožděnou pojistkou odpovídající maximálnímu dodávanému
proudu.
TN sítě Obr. 3
Použijte termomagnetický jistič (křivka C): 16A pro napájení 1Ph 220 / 230Volt nebo 10A
pro napájení 1Ph 380 / 400
Jestliže dojde k poruše, jistič musí zasáhnout do 0,4 sekund (pro sítě se jmenovitým
napětím 230V); posouzení se provede během instalace. Jestliže instalace způsobí vznik
příliš nízkého poruchového proudu pro rychlý zásah automatického jističe, může být
nutné nainstalovat také proudový chránič (ne u sítí TN-C).
TT sítě Obr. 3
V souladu s normou IEC 60364-4-41 je nutné zajistit ochranu pomocí proudového
chrániče s citlivostí závisející na zemnícím odporu instalace, s vypínacím časem kratším
než 1 sekunda.
Vyhodnocení zemnícího odporu je nutné provést pro zvolení citlivosti proudového
chrániče; maximální odpor ochranného obvodu svářečky je: 0,19 Ohm
L
Toto zařízení nespadá do požadavků normy IEC/EN61000-3-12. V případě napojení
na veřejnou nízkonapěťovou rozvodnou síť musí instalační technik nebo uživatel
zkontrolovat, jestli může dojít k zapojení (v případě potřeby se obraťte na provozovatele
veřejné rozvodné sítě).
L
Za účelem splnění požadavků normy EN61000-3-11 (Flicker) doporučujeme připojit
svářečku k propojovacím bodům rozvodné sítě, které dodávají provozní proud >/=
100A na fázi.
L
Instalační technik nebo uživatel musí zkontrolovat, jestli může dojít k zapojení (v
případě potřeby se obraťte na provozovatele veřejné rozvodné sítě).
¾ Zástrčka. Pokud není svářecí stroj vybaven zástrčkou, namontujte na napájecí kabel
normalizovanou zástrčku (2P+T pro 1F) s odpovídající kapacitou Obr. 3.
Svařovací proces
Příprava svařovacího obvodu Obr. 4
¾ Připojte konektory pistole ke zdroji, přičemž dávejte pozor, aby byla dodržena polarita
požadovaná pro typ kovu, který má být svařován: hliník nebo železo.
¾ Připojte svorku ovládání pistole.
Příprava pistole Obr. 5
Pistole může být použita pro svařování různých ok a čepů, podle typu namontovaných
kleští a podle seřízení.
¾ Namontujte kleště 'H' vhodné pro typ oka nebo čepu 'L', které budete svařovat.
¾ Namontujte zemnící kolík o vhodné délce 'M'. Seřiďte zemnící kolík dle znázornění na
obrázku a zajistěte jej pojistnou maticí 'T' tak, aby oko nebo čep přesahovaly o přibližně
1 - 3 mm zemnící kolík.
L
Pro správný provoz zkontrolujte, zda se upínadlo kleští 'N' volně pohybuje po celé
své dráze.
Správné použití pistole Obr. 6
Opřete zemnící kolík o součást, která má být svařována, a umístěte pistoli svisle, aby
oko nebo čep byly ve styku se součástí a stlačte je pouze o 1 - 3 mm, o které přesahují
zemnící kolík.
L
Se správně umístěnou pistolí musí být umožněn volný zpětný pohyb upínadla 'N'
uvnitř pistole.
Po ukončení přípravy zapněte svářečku a proveďte seřízení.
Svářečka je vybavena TFT displejem, který slouží pro snazší seřízení a hlášení
případných poruch. OBR.7.
Svářečka umožňuje pracovat synergickým způsobem. Stačí vybrat typ oka nebo čepu a
tloušťku plechu, na který mají být nasazeny.
V případě potřeby proveďte úpravu synergického seřízení a poté nastavte manuální
režim (stiskněte tlačítko na 3 vteřiny).
V manuálním režimu je možné seřídit svařovací proud a dobu svařování.
30
