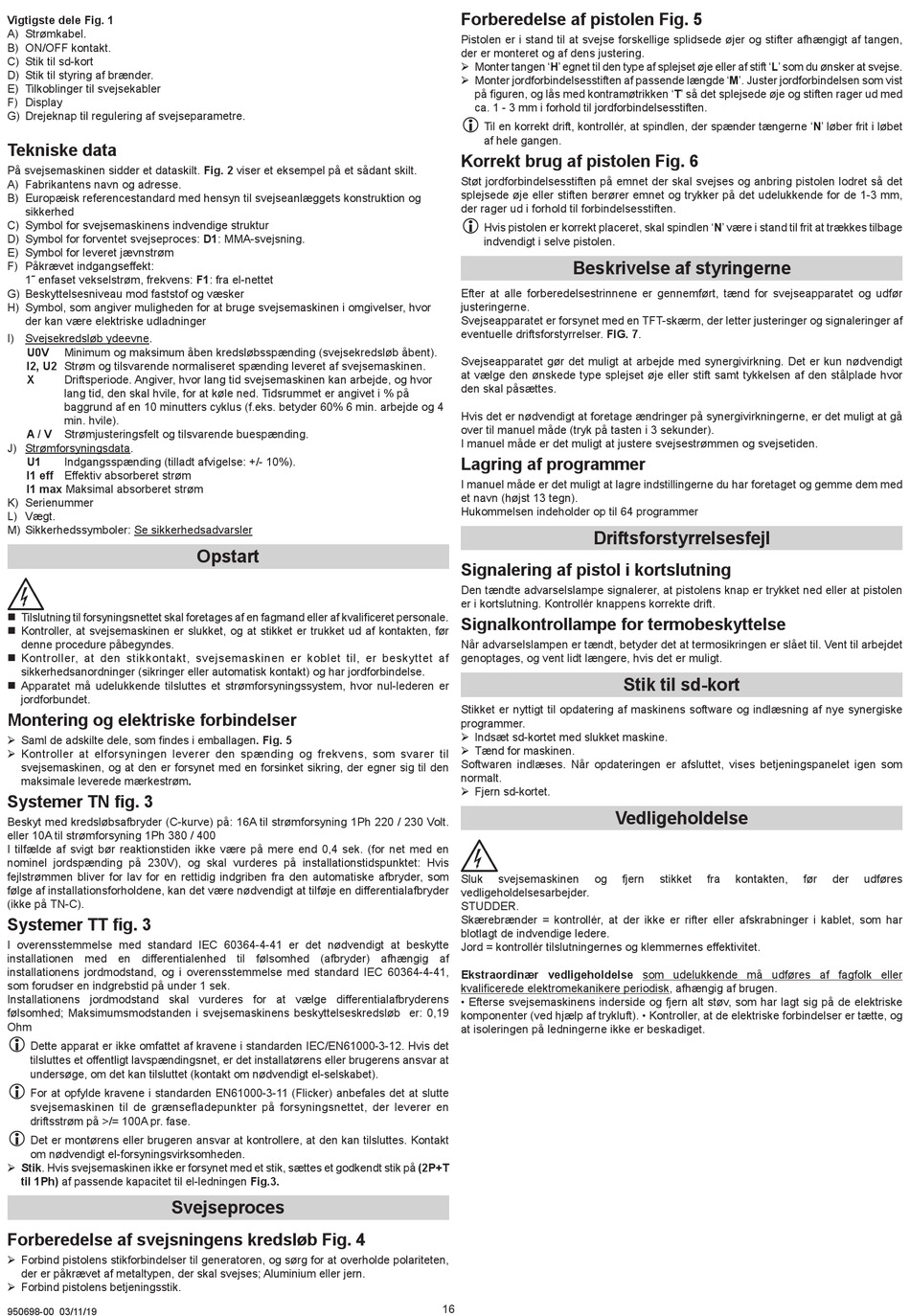

Vigtigste dele Fig. 1
A) Strømkabel.
B) ON/OFF kontakt.
C) Stik til sd-kort
D) Stik til styring af brænder.
E) Tilkoblinger til svejsekabler
F) Display
G) Drejeknap til regulering af svejseparametre.
Tekniske data
På svejsemaskinen sidder et dataskilt. Fig. 2 viser et eksempel på et sådant skilt.
A) Fabrikantens navn og adresse.
B) Europæisk referencestandard med hensyn til svejseanlæggets konstruktion og
sikkerhed
C) Symbol for svejsemaskinens indvendige struktur
D) Symbol for forventet svejseproces: D1: MMA-svejsning.
E) Symbol for leveret jævnstrøm
F) Påkrævet indgangseffekt:
1˜ enfaset vekselstrøm, frekvens: F1: fra el-nettet
G) Beskyttelsesniveau mod faststof og væsker
H) Symbol, som angiver muligheden for at bruge svejsemaskinen i omgivelser, hvor
der kan være elektriske udladninger
I) Svejsekredsløb ydeevne.
U0V Minimum og maksimum åben kredsløbsspænding (svejsekredsløb åbent).
I2, U2 Strøm og tilsvarende normaliseret spænding leveret af svejsemaskinen.
X Driftsperiode. Angiver, hvor lang tid svejsemaskinen kan arbejde, og hvor
lang tid, den skal hvile, for at køle ned. Tidsrummet er angivet i % på
baggrund af en 10 minutters cyklus (f.eks. betyder 60% 6 min. arbejde og 4
min. hvile).
A / V Strømjusteringsfelt og tilsvarende buespænding.
J) Strømforsyningsdata.
U1 Indgangsspænding (tilladt afvigelse: +/- 10%).
I1 eff Effektiv absorberet strøm
I1 max Maksimal absorberet strøm
K) Serienummer
L) Vægt.
M) Sikkerhedssymboler: Se sikkerhedsadvarsler
„ Tilslutning til forsyningsnettet skal foretages af en fagmand eller af kvalificeret personale.
„ Kontroller, at svejsemaskinen er slukket, og at stikket er trukket ud af kontakten, før
denne procedure påbegyndes.
„ Kontroller, at den stikkontakt, svejsemaskinen er koblet til, er beskyttet af
sikkerhedsanordninger (sikringer eller automatisk kontakt) og har jordforbindelse.
„ Apparatet må udelukkende tilsluttes et strømforsyningssystem, hvor nul-lederen er
jordforbundet.
Montering og elektriske forbindelser
¾ Saml de adskilte dele, som findes i emballagen. Fig. 5
¾ Kontroller at elforsyningen leverer den spænding og frekvens, som svarer til
svejsemaskinen, og at den er forsynet med en forsinket sikring, der egner sig til den
maksimale leverede mærkestrøm.
Systemer TN fig. 3
Beskyt med kredsløbsafbryder (C-kurve) på: 16A til strømforsyning 1Ph 220 / 230 Volt.
eller 10A til strømforsyning 1Ph 380 / 400
I tilfælde af svigt bør reaktionstiden ikke være på mere end 0,4 sek. (for net med en
nominel jordspænding på 230V), og skal vurderes på installationstidspunktet: Hvis
fejlstrømmen bliver for lav for en rettidig indgriben fra den automatiske afbryder, som
følge af installationsforholdene, kan det være nødvendigt at tilføje en differentialafbryder
(ikke på TN-C).
Systemer TT fig. 3
I overensstemmelse med standard IEC 60364-4-41 er det nødvendigt at beskytte
installationen med en differentialenhed til følsomhed (afbryder) afhængig af
installationens jordmodstand, og i overensstemmelse med standard IEC 60364-4-41,
som forudser en indgrebstid på under 1 sek.
Installationens jordmodstand skal vurderes for at vælge differentialafbryderens
følsomhed; Maksimumsmodstanden i svejsemaskinens beskyttelseskredsløb er: 0,19
Ohm
L
Dette apparat er ikke omfattet af kravene i standarden IEC/EN61000-3-12. Hvis det
tilsluttes et offentligt lavspændingsnet, er det installatørens eller brugerens ansvar at
undersøge, om det kan tilsluttet (kontakt om nødvendigt el-selskabet).
L
For at opfylde kravene i standarden EN61000-3-11 (Flicker) anbefales det at slutte
svejsemaskinen til de grænsefladepunkter på forsyningsnettet, der leverer en
driftsstrøm på >/= 100A pr. fase.
L
Det er montørens eller brugeren ansvar at kontrollere, at den kan tilsluttes. Kontakt
om nødvendigt el-forsyningsvirksomheden.
¾ Stik. Hvis svejsemaskinen ikke er forsynet med et stik, sættes et godkendt stik på (2P+T
til 1Ph) af passende kapacitet til el-ledningen Fig.3.
Svejseproces
Forberedelse af svejsningens kredsløb Fig. 4
¾ Forbind pistolens stikforbindelser til generatoren, og sørg for at overholde polariteten,
der er påkrævet af metaltypen, der skal svejses; Aluminium eller jern.
¾ Forbind pistolens betjeningsstik.
950698-00 03/11/19
Opstart
Forberedelse af pistolen Fig. 5
Pistolen er i stand til at svejse forskellige splidsede øjer og stifter afhængigt af tangen,
der er monteret og af dens justering.
¾ Monter tangen 'H' egnet til den type af splejset øje eller af stift 'L' som du ønsker at svejse.
¾ Monter jordforbindelsesstiften af passende længde 'M'. Juster jordforbindelsen som vist
på figuren, og lås med kontramøtrikken 'T' så det splejsede øje og stiften rager ud med
ca. 1 - 3 mm i forhold til jordforbindelsesstiften.
L
Til en korrekt drift, kontrollér, at spindlen, der spænder tængerne 'N' løber frit i løbet
af hele gangen.
Korrekt brug af pistolen Fig. 6
Støt jordforbindelsesstiften på emnet der skal svejses og anbring pistolen lodret så det
splejsede øje eller stiften berører emnet og trykker på det udelukkende for de 1-3 mm,
der rager ud i forhold til forbindelsesstiften.
L
Hvis pistolen er korrekt placeret, skal spindlen 'N' være i stand til frit at trækkes tilbage
indvendigt i selve pistolen.
Beskrivelse af styringerne
Efter at alle forberedelsestrinnene er gennemført, tænd for svejseapparatet og udfør
justeringerne.
Svejseapparatet er forsynet med en TFT-skærm, der letter justeringer og signaleringer af
eventuelle driftsforstyrrelser. FIG. 7.
Svejseapparatet gør det muligt at arbejde med synergivirkning. Det er kun nødvendigt
at vælge den ønskede type splejset øje eller stift samt tykkelsen af den stålplade hvor
den skal påsættes.
Hvis det er nødvendigt at foretage ændringer på synergivirkningerne, er det muligt at gå
over til manuel måde (tryk på tasten i 3 sekunder).
I manuel måde er det muligt at justere svejsestrømmen og svejsetiden.
Lagring af programmer
I manuel måde er det muligt at lagre indstillingerne du har foretaget og gemme dem med
et navn (højst 13 tegn).
Hukommelsen indeholder op til 64 programmer
Driftsforstyrrelsesfejl
Signalering af pistol i kortslutning
Den tændte advarselslampe signalerer, at pistolens knap er trykket ned eller at pistolen
er i kortslutning. Kontrollér knappens korrekte drift.
Signalkontrollampe for termobeskyttelse
Når advarselslampen er tændt, betyder det at termosikringen er slået til. Vent til arbejdet
genoptages, og vent lidt længere, hvis det er muligt.
Stikket er nyttigt til opdatering af maskinens software og indlæsning af nye synergiske
programmer.
¾ Indsæt sd-kortet med slukket maskine.
¾ Tænd for maskinen.
Softwaren indlæses. Når opdateringen er afsluttet, vises betjeningspanelet igen som
normalt.
¾ Fjern sd-kortet.
Sluk svejsemaskinen og
vedligeholdelsesarbejder.
STUDDER.
Skærebrænder = kontrollér, at der ikke er rifter eller afskrabninger i kablet, som har
blotlagt de indvendige ledere.
Jord = kontrollér tilslutningernes og klemmernes effektivitet.
Ekstraordinær vedligeholdelse som udelukkende må udføres af fagfolk eller
kvalificerede elektromekanikere periodisk, afhængig af brugen.
• Efterse svejsemaskinens inderside og fjern alt støv, som har lagt sig på de elektriske
komponenter (ved hjælp af trykluft). • Kontroller, at de elektriske forbindelser er tætte, og
at isoleringen på ledningerne ikke er beskadiget.
16
Stik til sd-kort
Vedligeholdelse
fjern stikket fra kontakten, før der udføres
