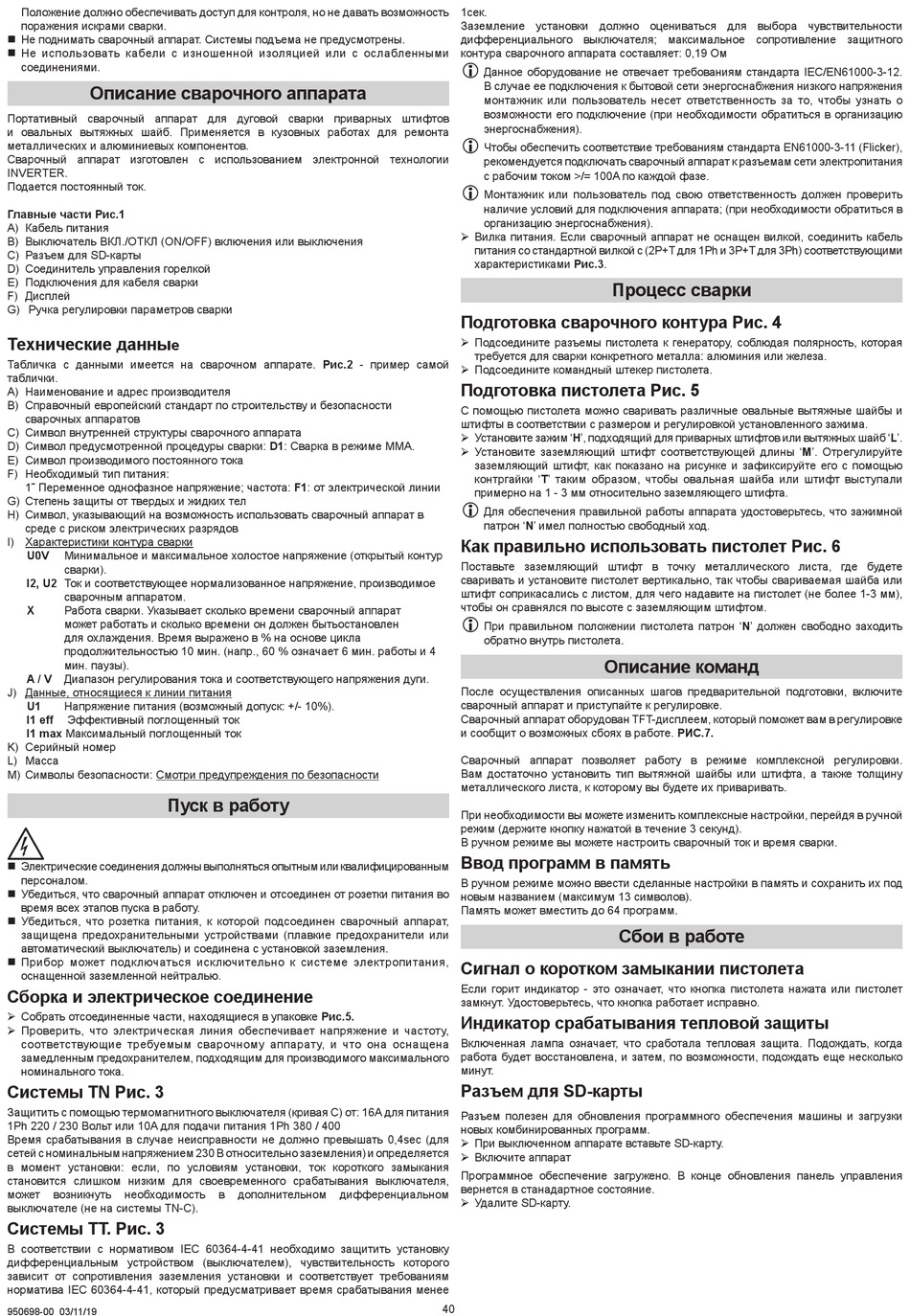

Положение должно обеспечивать доступ для контроля, но не давать возможность
поражения искрами сварки.
„ Не поднимать сварочный аппарат. Системы подъема не предусмотрены.
„ Не использовать кабели с изношенной изоляцией или с ослабленными
соединениями.
Описание сварочного аппарата
Портативный сварочный аппарат для дуговой сварки приварных штифтов
и овальных вытяжных шайб. Применяется в кузовных работах для ремонта
металлических и алюминиевых компонентов.
Сварочный аппарат изготовлен с использованием электронной технологии
INVERTER.
Подается постоянный ток.
Главные части Рис.1
A) Кабель питания
B) Выключатель ВКЛ./ОТКЛ (ON/OFF) включения или выключения
C) Разъем для SD-карты
D) Соединитель управления горелкой
E) Подключения для кабеля сварки
F) Дисплей
G) Ручка регулировки параметров сварки
Технические данны
е
Табличка с данными имеется на сварочном аппарате. Рис.2 - пример самой
таблички.
A) Наименование и адрес производителя
B) Справочный европейский стандарт по строительству и безопасности
сварочных аппаратов
C) Символ внутренней структуры сварочного аппарата
D) Символ предусмотренной процедуры сварки: D1: Сварка в режиме MMA.
E) Символ производимого постоянного тока
F) Необходимый тип питания:
1˜ Переменное однофазное напряжение; частота: F1: от электрической линии
G) Степень защиты от твердых и жидких тел
H) Символ, указывающий на возможность использовать сварочный аппарат в
среде с риском электрических разрядов
I) Характеристики контура сварки
U0V
Минимальное и максимальное холостое напряжение (открытый контур
сварки).
I2, U2 Ток и соответствующее нормализованное напряжение, производимое
сварочным аппаратом.
X
Работа сварки. Указывает сколько времени сварочный аппарат
может работать и сколько времени он должен бытьостановлен
для охлаждения. Время выражено в % на основе цикла
продолжительностью 10 мин. (напр., 60 % означает 6 мин. работы и 4
мин. паузы).
A / V
Диапазон регулирования тока и соответствующего напряжения дуги.
J) Данные, относящиеся к линии питания
U1
Напряжение питания (возможный допуск: +/- 10%).
I1 eff
Эффективный поглощенный ток
I1 max Максимальный поглощенный ток
K) Серийный номер
L) Масса
M) Символы безопасности: Смотри предупреждения по безопасности
Пуск в работу
„ Электрические соединения должны выполняться опытным или квалифицированным
персоналом.
„ Убедиться, что сварочный аппарат отключен и отсоединен от розетки питания во
время всех этапов пуска в работу.
„ Убедиться, что розетка питания, к которой подсоединен сварочный аппарат,
защищена предохранительными устройствами (плавкие предохранители или
автоматический выключатель) и соединена с установкой заземления.
„ Прибор может подключаться исключительно к системе электропитания,
оснащенной заземленной нейтралью.
Сборка и электрическое соединение
¾ Собрать отсоединенные части, находящиеся в упаковке Рис.5.
¾ Проверить, что электрическая линия обеспечивает напряжение и частоту,
соответствующие требуемым сварочному аппарату, и что она оснащена
замедленным предохранителем, подходящим для производимого максимального
номинального тока.
Системы TN Pис. 3
Защитить с помощью термомагнитного выключателя (кривая C) от: 16А для питания
1Ph 220 / 230 Вольт или 10A для подачи питания 1Ph 380 / 400
Время срабатывания в случае неисправности не должно превышать 0,4sec (для
сетей с номинальным напряжением 230 В относительно заземления) и определяется
в момент установки: если, по условиям установки, ток короткого замыкания
становится слишком низким для своевременного срабатывания выключателя,
может
возникнуть
необходимость
выключателе (не на системы TN-C).
Системы ТТ. Рис. 3
В соответствии с нормативом IEC 60364-4-41 необходимо защитить установку
дифференциальным устройством (выключателем), чувствительность которого
зависит от сопротивления заземления установки и соответствует требованиям
норматива IEC 60364-4-41, который предусматривает время срабатывания менее
950698-00 03/11/19
в
дополнительном
дифференциальном
1сек.
Заземление установки должно оцениваться для выбора чувствительности
дифференциального выключателя; максимальное сопротивление защитного
контура сварочного аппарата составляет: 0,19 Ом
L
Данное оборудование не отвечает требованиям стандарта IEC/EN61000-3-12.
В случае ее подключения к бытовой сети энергоснабжения низкого напряжения
монтажник или пользователь несет ответственность за то, чтобы узнать о
возможности его подключение (при необходимости обратиться в организацию
энергоснабжения).
L
Чтобы обеспечить соответствие требованиям стандарта EN61000-3-11 (Flicker),
рекомендуется подключать сварочный аппарат к разъемам сети электропитания
с рабочим током >/= 100A по каждой фазе.
L
Монтажник или пользователь под свою ответственность должен проверить
наличие условий для подключения аппарата; (при необходимости обратиться в
организацию энергоснабжения).
¾ Вилка питания. Если сварочный аппарат не оснащен вилкой, соединить кабель
питания со стандартной вилкой с (2P+T для 1Ph и 3P+T для 3Ph) соответствующими
характеристиками Рис.3.
Процесс сварки
Подготовка сварочного контура Рис. 4
¾ Подсоедините разъемы пистолета к генератору, соблюдая полярность, которая
требуется для сварки конкретного металла: алюминия или железа.
¾ Подсоедините командный штекер пистолета.
Подготовка пистолета Рис. 5
С помощью пистолета можно сваривать различные овальные вытяжные шайбы и
штифты в соответствии с размером и регулировкой установленного зажима.
¾ Установите зажим 'H', подходящий для приварных штифтов или вытяжных шайб 'L'.
¾ Установите заземляющий штифт соответствующей длины 'M'. Отрегулируйте
заземляющий штифт, как показано на рисунке и зафиксируйте его с помощью
контргайки 'T' таким образом, чтобы овальная шайба или штифт выступали
примерно на 1 - 3 мм относительно заземляющего штифта.
L
Для обеспечения правильной работы аппарата удостоверьтесь, что зажимной
патрон 'N' имел полностью свободный ход.
Как правильно использовать пистолет Рис. 6
Поставьте заземляющий штифт в точку металлического листа, где будете
сваривать и установите пистолет вертикально, так чтобы свариваемая шайба или
штифт соприкасались с листом, для чего надавите на пистолет (не более 1-3 мм),
чтобы он сравнялся по высоте с заземляющим штифтом.
L
При правильном положении пистолета патрон 'N' должен свободно заходить
обратно внутрь пистолета.
Описание команд
После осуществления описанных шагов предварительной подготовки, включите
сварочный аппарат и приступайте к регулировке.
Сварочный аппарат оборудован TFT-дисплеем, который поможет вам в регулировке
и сообщит о возможных сбоях в работе. РИС.7.
Сварочный аппарат позволяет работу в режиме комплексной регулировки.
Вам достаточно установить тип вытяжной шайбы или штифта, а также толщину
металлического листа, к которому вы будете их приваривать.
При необходимости вы можете изменить комплексные настройки, перейдя в ручной
режим (держите кнопку нажатой в течение 3 секунд).
В ручном режиме вы можете настроить сварочный ток и время сварки.
Ввод программ в память
В ручном режиме можно ввести сделанные настройки в память и сохранить их под
новым названием (максимум 13 символов).
Память может вместить до 64 программ.
Сигнал о коротком замыкании пистолета
Если горит индикатор - это означает, что кнопка пистолета нажата или пистолет
замкнут. Удостоверьтесь, что кнопка работает исправно.
Индикатор срабатывания тепловой защиты
Включенная лампа означает, что сработала тепловая защита. Подождать, когда
работа будет восстановлена, и затем, по возможности, подождать еще несколько
минут.
Разъем для SD-карты
Разъем полезен для обновления программного обеспечения машины и загрузки
новых комбинированных программ.
¾ При выключенном аппарате вставьте SD-карту.
¾ Включите аппарат
Программное обеспечение загружено. В конце обновления панель управления
вернется в станадартное состояние.
¾ Удалите SD-карту.
