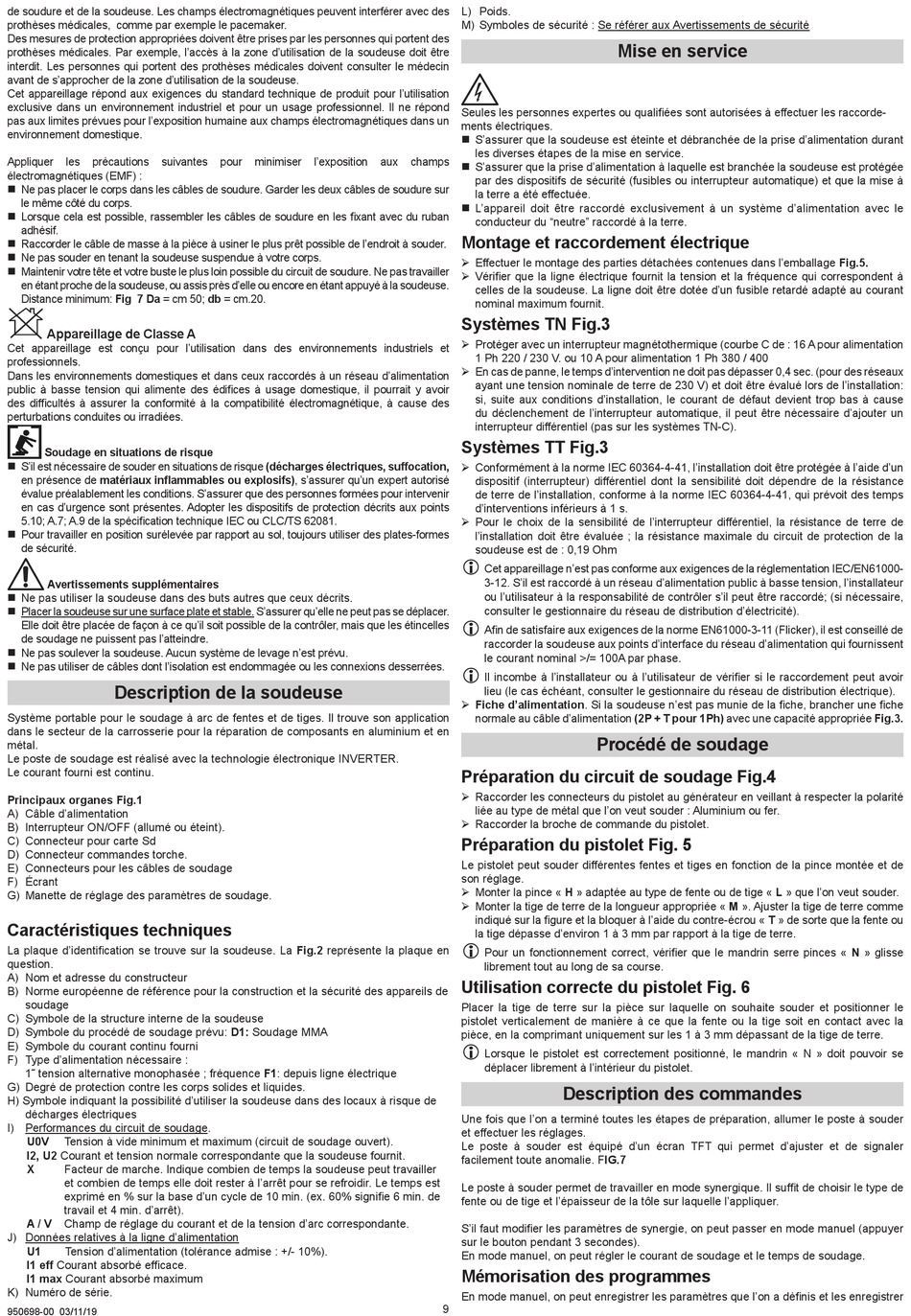

de soudure et de la soudeuse. Les champs électromagnétiques peuvent interférer avec des
prothèses médicales, comme par exemple le pacemaker.
Des mesures de protection appropriées doivent être prises par les personnes qui portent des
prothèses médicales. Par exemple, l'accès à la zone d'utilisation de la soudeuse doit être
interdit. Les personnes qui portent des prothèses médicales doivent consulter le médecin
avant de s'approcher de la zone d'utilisation de la soudeuse.
Cet appareillage répond aux exigences du standard technique de produit pour l'utilisation
exclusive dans un environnement industriel et pour un usage professionnel. Il ne répond
pas aux limites prévues pour l'exposition humaine aux champs électromagnétiques dans un
environnement domestique.
Appliquer
les
précautions
suivantes
électromagnétiques (EMF) :
„ Ne pas placer le corps dans les câbles de soudure. Garder les deux câbles de soudure sur
le même côté du corps.
„ Lorsque cela est possible, rassembler les câbles de soudure en les fixant avec du ruban
adhésif.
„ Raccorder le câble de masse à la pièce à usiner le plus prêt possible de l'endroit à souder.
„ Ne pas souder en tenant la soudeuse suspendue à votre corps.
„ Maintenir votre tête et votre buste le plus loin possible du circuit de soudure. Ne pas travailler
en étant proche de la soudeuse, ou assis près d'elle ou encore en étant appuyé à la soudeuse.
Distance minimum: Fig 7 Da = cm 50; db = cm.20.
Appareillage de Classe A
Cet appareillage est conçu pour l'utilisation dans des environnements industriels et
professionnels.
Dans les environnements domestiques et dans ceux raccordés à un réseau d'alimentation
public à basse tension qui alimente des édifices à usage domestique, il pourrait y avoir
des difficultés à assurer la conformité à la compatibilité électromagnétique, à cause des
perturbations conduites ou irradiées.
Soudage en situations de risque
„ S'il est nécessaire de souder en situations de risque (décharges électriques, suffocation,
en présence de matériaux inflammables ou explosifs), s'assurer qu'un expert autorisé
évalue préalablement les conditions. S'assurer que des personnes formées pour intervenir
en cas d'urgence sont présentes. Adopter les dispositifs de protection décrits aux points
5.10; A.7; A.9 de la spécification technique IEC ou CLC/TS 62081.
„ Pour travailler en position surélevée par rapport au sol, toujours utiliser des plates-formes
de sécurité.
Avertissements supplémentaires
„ Ne pas utiliser la soudeuse dans des buts autres que ceux décrits.
„ Placer la soudeuse sur une surface plate et stable. S'assurer qu'elle ne peut pas se déplacer.
Elle doit être placée de façon à ce qu'il soit possible de la contrôler, mais que les étincelles
de soudage ne puissent pas l'atteindre.
„ Ne pas soulever la soudeuse. Aucun système de levage n'est prévu.
„ Ne pas utiliser de câbles dont l'isolation est endommagée ou les connexions desserrées.
Description de la soudeuse
Système portable pour le soudage à arc de fentes et de tiges. Il trouve son application
dans le secteur de la carrosserie pour la réparation de composants en aluminium et en
métal.
Le poste de soudage est réalisé avec la technologie électronique INVERTER.
Le courant fourni est continu.
Principaux organes Fig.1
A) Câble d'alimentation
B) Interrupteur ON/OFF (allumé ou éteint).
C) Connecteur pour carte Sd
D) Connecteur commandes torche.
E) Connecteurs pour les câbles de soudage
F) Écrant
G) Manette de réglage des paramètres de soudage.
Caractéristiques techniques
La plaque d'identification se trouve sur la soudeuse. La Fig.2 représente la plaque en
question.
A) Nom et adresse du constructeur
B) Norme européenne de référence pour la construction et la sécurité des appareils de
soudage
C) Symbole de la structure interne de la soudeuse
D) Symbole du procédé de soudage prévu: D1: Soudage MMA
E) Symbole du courant continu fourni
F) Type d'alimentation nécessaire :
1˜ tension alternative monophasée ; fréquence F1: depuis ligne électrique
G) Degré de protection contre les corps solides et liquides.
H) Symbole indiquant la possibilité d'utiliser la soudeuse dans des locaux à risque de
décharges électriques
I) Performances du circuit de soudage.
U0V
Tension à vide minimum et maximum (circuit de soudage ouvert).
I2, U2 Courant et tension normale correspondante que la soudeuse fournit.
X
Facteur de marche. Indique combien de temps la soudeuse peut travailler
et combien de temps elle doit rester à l'arrêt pour se refroidir. Le temps est
exprimé en % sur la base d'un cycle de 10 min. (ex. 60% signifie 6 min. de
travail et 4 min. d'arrêt).
A / V
Champ de réglage du courant et de la tension d'arc correspondante.
J) Données relatives à la ligne d'alimentation
U1
Tension d'alimentation (tolérance admise : +/- 10%).
I1 eff Courant absorbé efficace.
I1 max Courant absorbé maximum
K) Numéro de série.
950698-00 03/11/19
pour
minimiser
l'exposition
aux
L) Poids.
M) Symboles de sécurité : Se référer aux Avertissements de sécurité
Seules les personnes expertes ou qualifiées sont autorisées à effectuer les raccorde-
ments électriques.
„ S'assurer que la soudeuse est éteinte et débranchée de la prise d'alimentation durant
les diverses étapes de la mise en service.
champs
„ S'assurer que la prise d'alimentation à laquelle est branchée la soudeuse est protégée
par des dispositifs de sécurité (fusibles ou interrupteur automatique) et que la mise à
la terre a été effectuée.
„ L'appareil doit être raccordé exclusivement à un système d'alimentation avec le
conducteur du "neutre" raccordé à la terre.
Montage et raccordement électrique
¾ Effectuer le montage des parties détachées contenues dans l'emballage Fig.5.
¾ Vérifier que la ligne électrique fournit la tension et la fréquence qui correspondent à
celles de la soudeuse. La ligne doit être dotée d'un fusible retardé adapté au courant
nominal maximum fournit.
Systèmes TN Fig.3
¾ Protéger avec un interrupteur magnétothermique (courbe C de : 16 A pour alimentation
1 Ph 220 / 230 V. ou 10 A pour alimentation 1 Ph 380 / 400
¾ En cas de panne, le temps d'intervention ne doit pas dépasser 0,4 sec. (pour des réseaux
ayant une tension nominale de terre de 230 V) et doit être évalué lors de l'installation:
si, suite aux conditions d'installation, le courant de défaut devient trop bas à cause
du déclenchement de l'interrupteur automatique, il peut être nécessaire d'ajouter un
interrupteur différentiel (pas sur les systèmes TN-C).
Systèmes TT Fig.3
¾ Conformément à la norme IEC 60364-4-41, l'installation doit être protégée à l'aide d'un
dispositif (interrupteur) différentiel dont la sensibilité doit dépendre de la résistance
de terre de l'installation, conforme à la norme IEC 60364-4-41, qui prévoit des temps
d'interventions inférieurs à 1 s.
¾ Pour le choix de la sensibilité de l'interrupteur différentiel, la résistance de terre de
l'installation doit être évaluée ; la résistance maximale du circuit de protection de la
soudeuse est de : 0,19 Ohm
L
Cet appareillage n'est pas conforme aux exigences de la réglementation IEC/EN61000-
3-12. S'il est raccordé à un réseau d'alimentation public à basse tension, l'installateur
ou l'utilisateur à la responsabilité de contrôler s'il peut être raccordé; (si nécessaire,
consulter le gestionnaire du réseau de distribution d'électricité).
L
Afin de satisfaire aux exigences de la norme EN61000-3-11 (Flicker), il est conseillé de
raccorder la soudeuse aux points d'interface du réseau d'alimentation qui fournissent
le courant nominal >/= 100A par phase.
L
Il incombe à l'installateur ou à l'utilisateur de vérifier si le raccordement peut avoir
lieu (le cas échéant, consulter le gestionnaire du réseau de distribution électrique).
¾ Fiche d'alimentation. Si la soudeuse n'est pas munie de la fiche, brancher une fiche
normale au câble d'alimentation (2P + T pour 1Ph) avec une capacité appropriée Fig.3.
Préparation du circuit de soudage Fig.4
¾ Raccorder les connecteurs du pistolet au générateur en veillant à respecter la polarité
liée au type de métal que l'on veut souder : Aluminium ou fer.
¾ Raccorder la broche de commande du pistolet.
Préparation du pistolet Fig. 5
Le pistolet peut souder différentes fentes et tiges en fonction de la pince montée et de
son réglage.
¾ Monter la pince « H » adaptée au type de fente ou de tige « L » que l'on veut souder.
¾ Monter la tige de terre de la longueur appropriée « M ». Ajuster la tige de terre comme
indiqué sur la figure et la bloquer à l'aide du contre-écrou « T » de sorte que la fente ou
la tige dépasse d'environ 1 à 3 mm par rapport à la tige de terre.
L
Pour un fonctionnement correct, vérifier que le mandrin serre pinces « N » glisse
librement tout au long de sa course.
Utilisation correcte du pistolet Fig. 6
Placer la tige de terre sur la pièce sur laquelle on souhaite souder et positionner le
pistolet verticalement de manière à ce que la fente ou la tige soit en contact avec la
pièce, en la comprimant uniquement sur les 1 à 3 mm dépassant de la tige de terre.
L
Lorsque le pistolet est correctement positionné, le mandrin « N » doit pouvoir se
déplacer librement à l'intérieur du pistolet.
Description des commandes
Une fois que l'on a terminé toutes les étapes de préparation, allumer le poste à souder
et effectuer les réglages.
Le poste à souder est équipé d'un écran TFT qui permet d'ajuster et de signaler
facilement toute anomalie. FIG.7
Le poste à souder permet de travailler en mode synergique. Il suffit de choisir le type de
fente ou de tige et l'épaisseur de la tôle sur laquelle l'appliquer.
S'il faut modifier les paramètres de synergie, on peut passer en mode manuel (appuyer
sur le bouton pendant 3 secondes).
En mode manuel, on peut régler le courant de soudage et le temps de soudage.
Mémorisation des programmes
En mode manuel, on peut enregistrer les paramètres que l'on a définis et les enregistrer
9
Mise en service
Procédé de soudage
