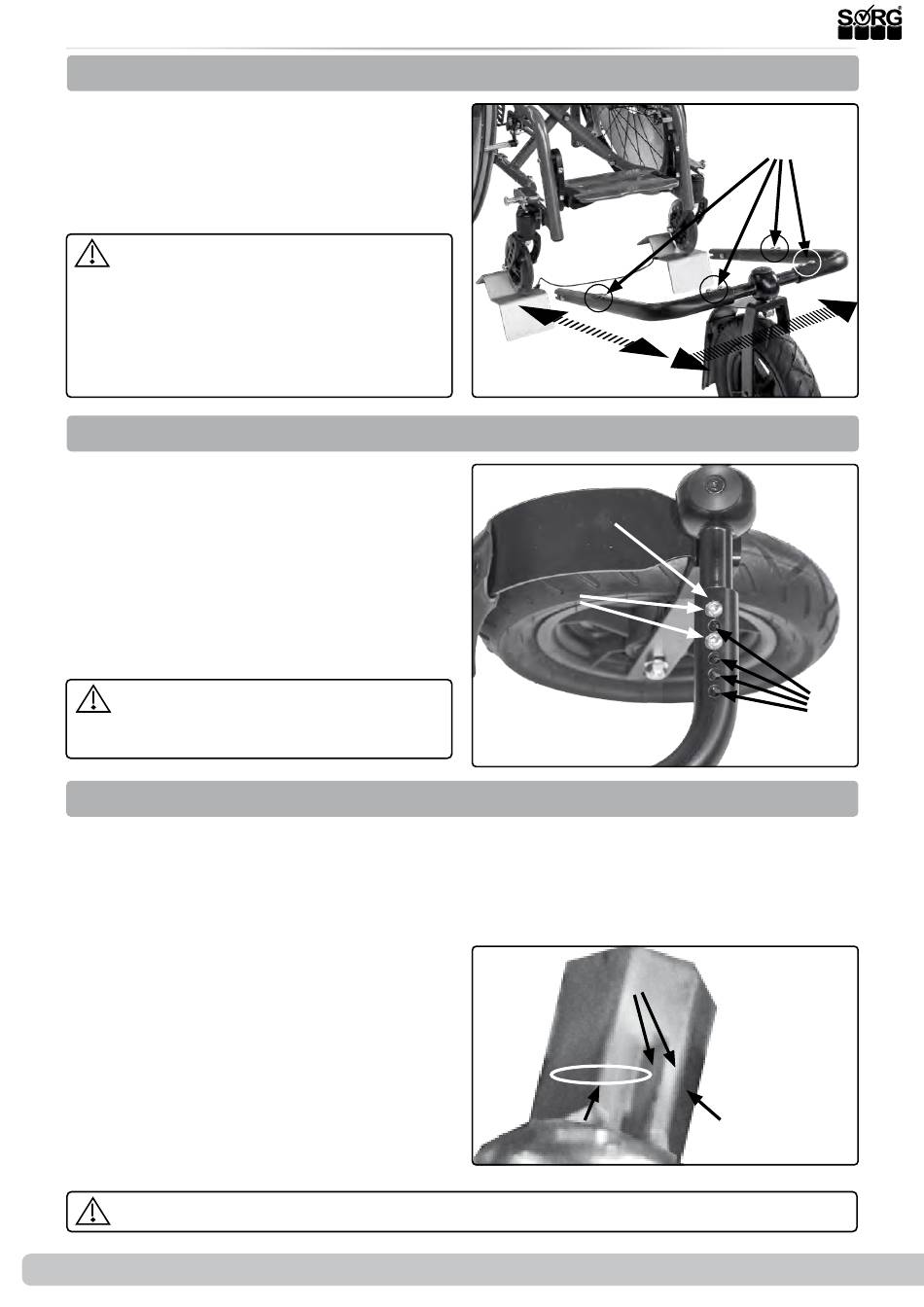

3.10 Baugruppe Lenk- und Schiebehilfe

3.10.1 Allgemeine Hinweise

(1) Die Schiebehilfe für den Außenbereich kann
in der Länge und in der Breite teleskopiert
werden. Jede Verbindungsstelle (A) ist mit je
zwei Tuflok-Schrauben fixiert. In das innenlie-
gende Rohr sind Gewinde geschnitten, in die
die Tuflok-Schrauben gedreht sind.
Nach dem Ändern der Breite bzw. der
Länge müssen an jeder Verbindungsstelle
(A) beide Schrauben in ein Gewinde gedreht
sein.
Tuflok-Schrauben sind Sicherheitsschrauben
und nach dem Öffnen durch neue zu erset-
zen.

3.10.2 Verbreitern

(2) Zum Verbreitern:
• Entfernen Sie auf beiden Seiten des Ra-
des alle vier Tuflok-Schrauben (A) und
entsorgen Sie diese!
• Teleskopieren Sie das Rohr (B) auf bei-
den Seiten symmetrisch um das ge-
wünschte Maß (± 1 cm pro Bohrung).
• Drehen Sie die neuen Tuflok-Schrauben
(A) an der neuen Position (C) fest in die
Gewinde.
Die Rohre müssen auf beiden Seiten des
Rades um das selbe Maß teleskopiert wor-
den sein.
3.10.3 Verlängern
Beim Verlängern /Verkürzen bewirken Sie:
• Langer Radstand = weicher Fahrkomfort mit großer Stoß-Absorbation aber großem Wen-
dekreis,
• kurzer Radstand = deutlich verringerter Kraftaufwand beim Aktiv-Fahren, kleiner Wende-
kreis und normale Stoß-Absorbation.
(3) Zum Verlängern:
• Entfernen Sie auf beiden Seiten alle vier
Tuflok-Schrauben (A) und entsorgen Sie
diese!
• Verlängern/verkürzen Sie das Rohr (B)
auf beiden Seiten symmetrisch um das
gewünschte Maß (± 1 cm pro Bohrung).
• Drehen Sie die neuen Tuflok-Schrauben
(A) an der neuen Position (C) fest in die
Gewinde.
Die Rohre müssen auf beiden Seiten um das selbe Maß teleskopiert worden sein.
32 von 40
(1)
(2)
(3)
Serviceheft Vector & Vector BSA
(B)
(A)
(A)
(B)
(C)
(A)
(C)
