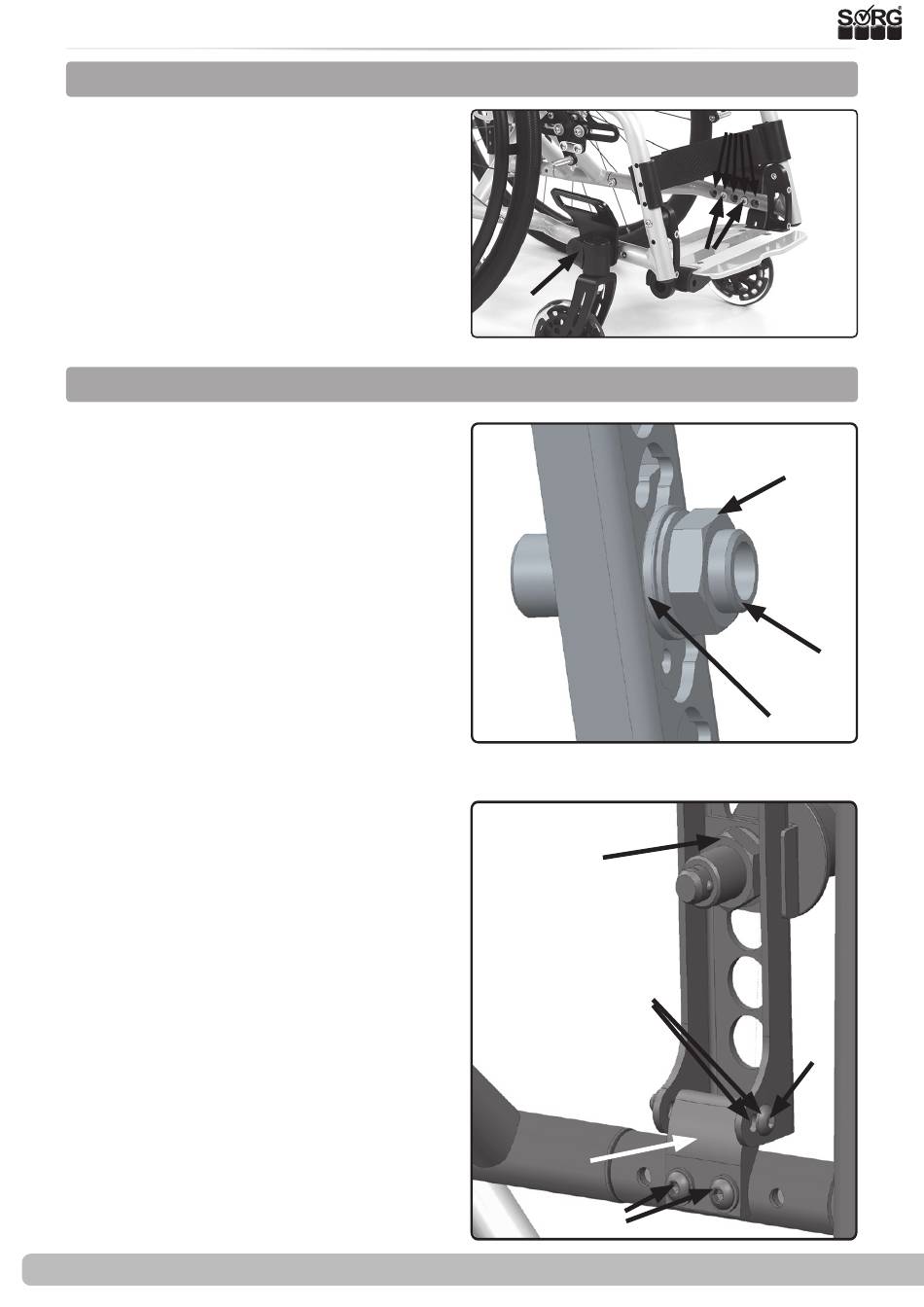

3.1 Baugruppe Räder
3.1.5 Austausch/ Versetzen der Lenkradadapter und Lenkräder
•
(1) Entfernen Sie auf beiden Seiten die
Kappen (A),
•
entfernen Sie auf beiden Seiten alle
Schrauben (B)
•
und entfernen Sie ggf. auch die Distanz-
stücke.
•
Tauschen Sie die Lenkradadapter gegen
neue aus und/oder versetzen Sie sie in
die alternativen Bohrungen (C).
•
Stellen Sie danach die Lenkkopfneigung
ein wie im Kapitel 3.1.4. beschrieben.
3.1.6 Radsturz
Durch den Radsturz beeinflussen Sie:
•
die seitliche Kippstabilität,
•
die Schulter-Antriebsrad-Position und
•
die Spurbreite des Rollstuhls.
(2) Zur Vermeidung des sogenannten „Radier-
gummi-Effekts" montieren wir werkseitig den
jeweils passenden Spurausgleich (A). Bei einer
nachträglichen Änderung des Radsturzes muss
der Spurausgleichs-Adapter (A) durch einen
passenden ersetzt werden (Ersatzteil).
Radsturz verstellen:
•
(3) Antriebsräder entfernen,
•
Verschraubung (A) entfernen und in die
alternativen Bohrungen (B) versetzen,
•
Verschraubung wieder fest zudrehen.
Die Einstellung ist ggf. nicht möglich, wenn Sie
den Sitz verbreitern wollen, da Sie sonst die
Steckachsenfittings zu weit aus der Lochplatte
herausdrehen müssen.
