4.3 Aggressive Umgebung

Der CUE darf nicht in einer Umgebung installiert werden,
in der die Luft Flüssigkeiten, Gase oder Partikel aufweist,
die zur Beeinträchtigung oder Beschädigung der
elektronischen Komponenten führen können.
Der CUE verfügt über eine große Anzahl an mechanischen und
elektronischen Komponenten. Diese sind empfindlich gegenüber
Umwelteinflüssen.
4.4 Leistungsminderung unter bestimmten
Bedingungen
Die Leistung des CUE-Frequenzumrichters wird unter folgenden
Bedingungen herabgesetzt:
• geringer Luftdruck (Aufstellung in großer Höhe)
• Verwendung langer Motorkabel
Weitere Informationen
4.4.1 Leistungsminderung bei niedrigem Luftdruck
4.4.2 Leistungsminderung bei Verwendung langer Motorkabel
4.4.1 Leistungsminderung bei niedrigem Luftdruck
Ab Höhen über 2000 m können die PELV-Anforderungen
nicht eingehalten werden.
PELV = Schutzkleinspannung.
Bei niedrigem Luftdruck ist die Kühlleistung der Luft herabgesetzt.
Deshalb reduziert der CUE automatisch seine Leistung, um eine
Überlastung zu verhindern.
In solchen Fällen kann es notwendig sein, einen CUE mit einer
höheren Leistung auszuwählen.
Weitere Informationen
4.4 Leistungsminderung unter bestimmten Bedingungen
4.4.2 Leistungsminderung bei Verwendung langer Motorkabel
Die maximal zulässige Kabellänge für den CUE beträgt bei
Verwendung von ungeschirmten Kabeln 300 m und bei
Verwendung von abgeschirmten Kabeln 150 m. Sind längere Kabel
erforderlich, wenden Sie sich bitte an Grundfos.
Der CUE ist für Motorkabel mit einem maximalen
Leitungsquerschnitt ausgelegt, der jeweils in den Abschnitten zu
Nicht-UL-Sicherungen und UL-Sicherungen angegeben ist.
Weitere Informationen
4.4 Leistungsminderung unter bestimmten Bedingungen
12.3.4 Sicherungen ohne UL-Zertifikat und Leiterquerschnitt für
Netz- und Motorkabel für Installationen außerhalb Nordamerikas
12.3.5 Sicherungen und Leiterquerschnitt für Netz- und
Motorkabel mit UL-Zertifikat, für Anlagen in Nordamerika

5. Montage

Die Größe der einzelnen CUE-Gehäuse wird durch die jeweilige
Schutzart bestimmt. Der Zusammenhang zwischen der Schutzart
und dem Gehäusetyp ist in der Tabelle im Abschnitt „Technische
Daten" dargestellt.
Weitere Informationen
12.1 Gehäuse

5.1 Schutzarten

Produkte mit integrierter STO-Sicherheitsfunktion müssen in einem
IP54-Schaltschrank gemäß IEC 60529 oder in einer gleichwertigen
Umgebung installiert werden. Bei speziellen Anwendungen kann
eine höherer IP-Schutzart erforderlich sein.

5.2 Platzbedarf und Luftzirkulation

Die Frequenzumrichter CUE können nebeneinander montiert
werden. Um jedoch eine ausreichende Luftkühlung zu
gewährleisten, müssen folgende Anforderungen erfüllt sein:
• Ausreichender Freiraum oberhalb und unterhalb des CUE-
Schaltschranks. Siehe das nachfolgende Diagramm.
• Umgebungstemperatur bis zu 50 °C.
134
• Der CUE-Schaltschrank muss direkt an die Wand montiert oder
mit einer Rückwand versehen werden.

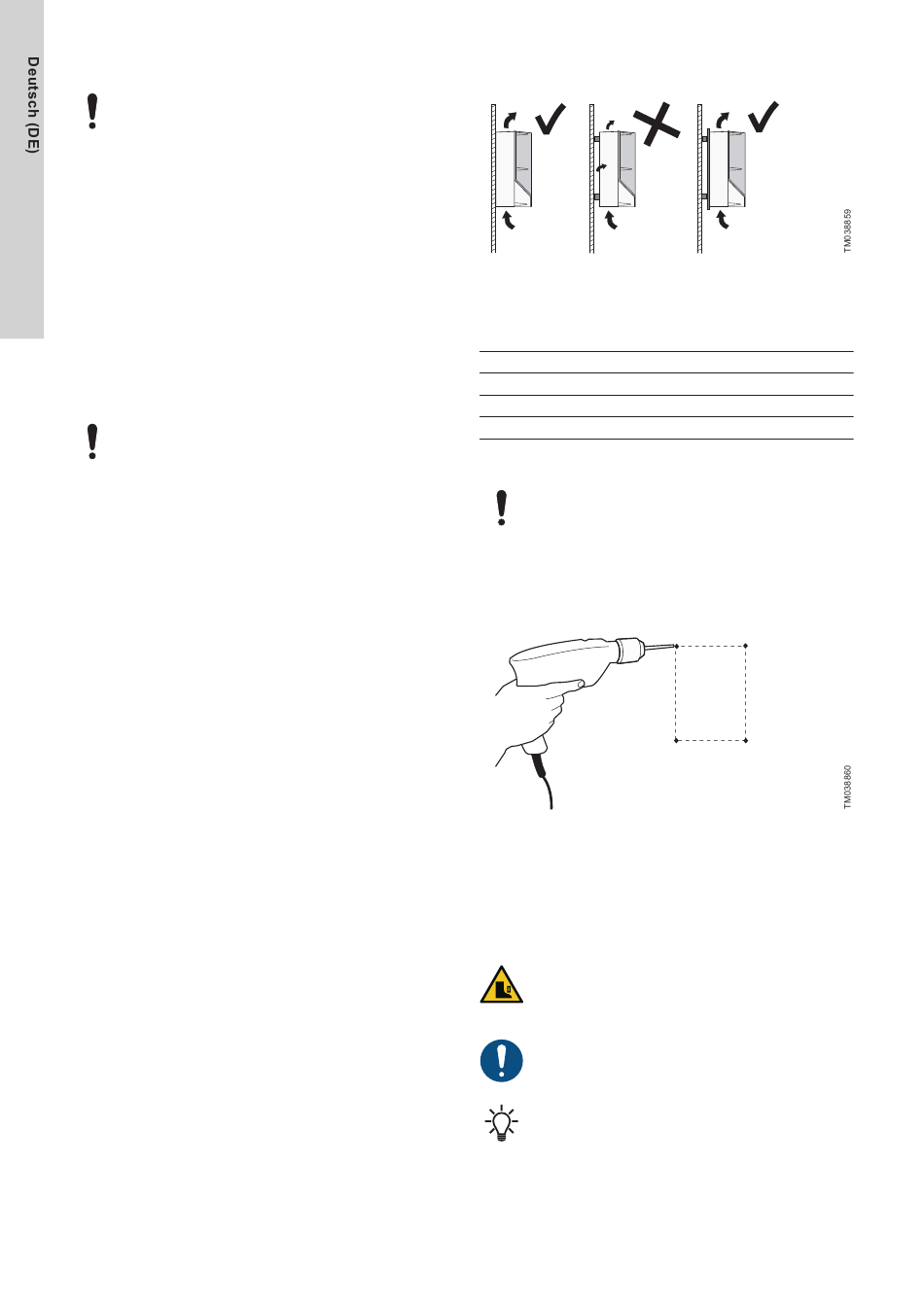

Montage des CUE direkt an der Wand oder mit einer Rückwand
Erforderlicher Freiraum oberhalb und unterhalb des CUE-
Schaltschranks:
Gehäuse
A2, A3, A4, A5
B1, B2, B3, B4, C1, C3
C2, C4, D1h, D2h, D5h, D7h
5.3 Montage
Der Betreiber ist dafür verantwortlich, dass der CUE
sicher an einer festen Oberfläche montiert wird.
1. Zeichnen Sie die Montagelöcher an und bohren Sie sie.
2. Setzen Sie die Schrauben unten ein. Ziehen Sie sie jedoch nicht
fest. Bringen Sie den CUE an und ziehen Sie die vier
Schrauben fest.
Bohren der Wandlöcher
Weitere Informationen
12.5.1 Gehäuse A2-A5, B1-B4 und C1-C4

5.4 Bodenaufstellung

WARNUNG
Quetschung der Füße
Tod oder ernsthafte Personenschäden
‐
Der CUE ist sehr schwer und kann umkippen, falls der
Sockel nicht am Boden verankert wird.
Der Betreiber ist dafür verantwortlich, dass der CUE
sicher an einer festen Oberfläche montiert wird.
Für weitere Informationen siehe die Anweisungen, die
dem Sockel-Satz beiliegen.
Mithilfe eines Sockels (nicht im Lieferumfang enthalten) kann der
CUE auch am Boden montiert werden.
1. Zeichnen Sie die Montagelöcher am Boden an. Siehe die

Abbildung unten.

2. Bohren Sie die Löcher.
Freiraum [mm (Zoll)]
100 (3.9)
200 (7.9)
225 (8.9)
b
a a
b
