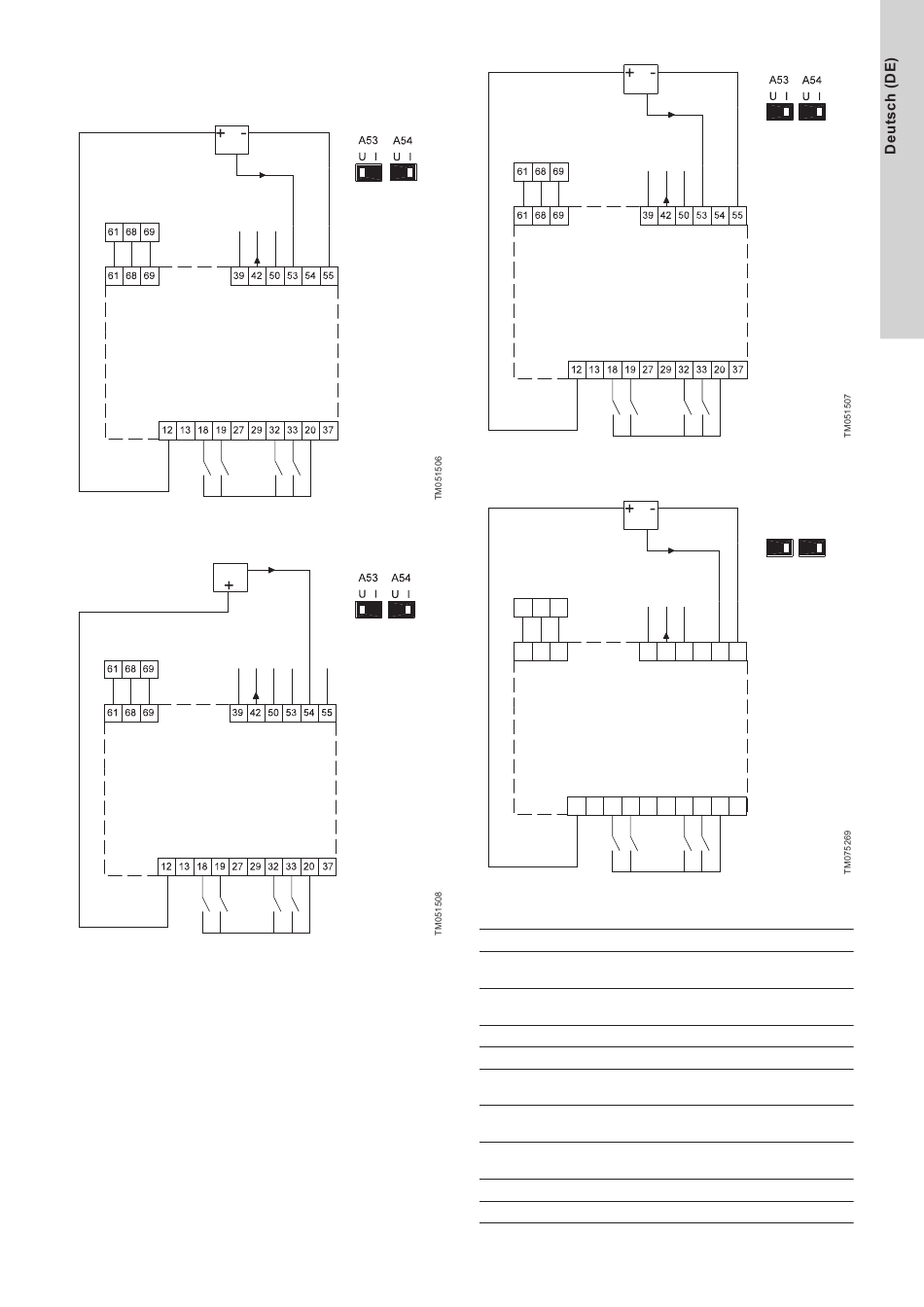

6.7.1 Schaltplan für die Signalklemmen
0-10 V
0/4-20 mA
Externer Sollwert, Spannungseingang
2-adriger Sensor
Externer Sollwert, Stromeingang
61 68 69
61 68 69
39 42 50 53 54 55
12 13 18 19 27 29 32 33 20 37
3-adriger Sensor
Klemme Bezeichnung
12 Ausgang +24 V
13 Ausgang +24 V
18 DI 1
19 DI 2
20 Masse
27 DI/O 1
29 DI/O 2
32 DI 3
33 DI 4
A53 A54
U I U I
Funktion
Spannungsversorgung für den
Sensor
Zusätzliche
Spannungsversorgung
Konfigurierbarer Digitaleingang
Konfigurierbarer Digitaleingang
Gemeinsame Gehäusemasse
für die Digitaleingänge
Konfigurierbarer Digitaleingang/-
ausgang
Konfigurierbarer Digitaleingang/-
ausgang
Konfigurierbarer Digitaleingang
Konfigurierbarer Digitaleingang
