6.5.16 Netzanschluss, Gehäuse D1h und D2h

Anzugsmoment Nm [ft-lb]

Gehäuse
Netzanschl Motoransc
uss hluss
D1h 19-40 19-40
D2h 19-40 19-40
1. Den Schutzleiter an die Klemme 95 (PE) anschließen.
2. Die Leiter des Netzkabels an die Klemmen 91 (L1), 92 (L2) und
93 (L3) anschließen.
3. Das Netzkabel mit einer Kabelschelle befestigen.
6.5.17 Motoranschluss, Gehäuse D1h, D2h, D5h und D7h
Beachten Sie die folgenden Klemmenposition, wenn Sie den
Kabelanschluss planen.
1. Den Schutzleiter an die Klemme 99 (PE) anschließen. Siehe die
nachfolgenden Abbildungen.
2. Die Leiter des Motorkabels an die Klemmen 96 (U), 97 (V) und
98 (W) anschließen.
3. Das abgeschirmte Kabel mit einer Kabelschelle befestigen.

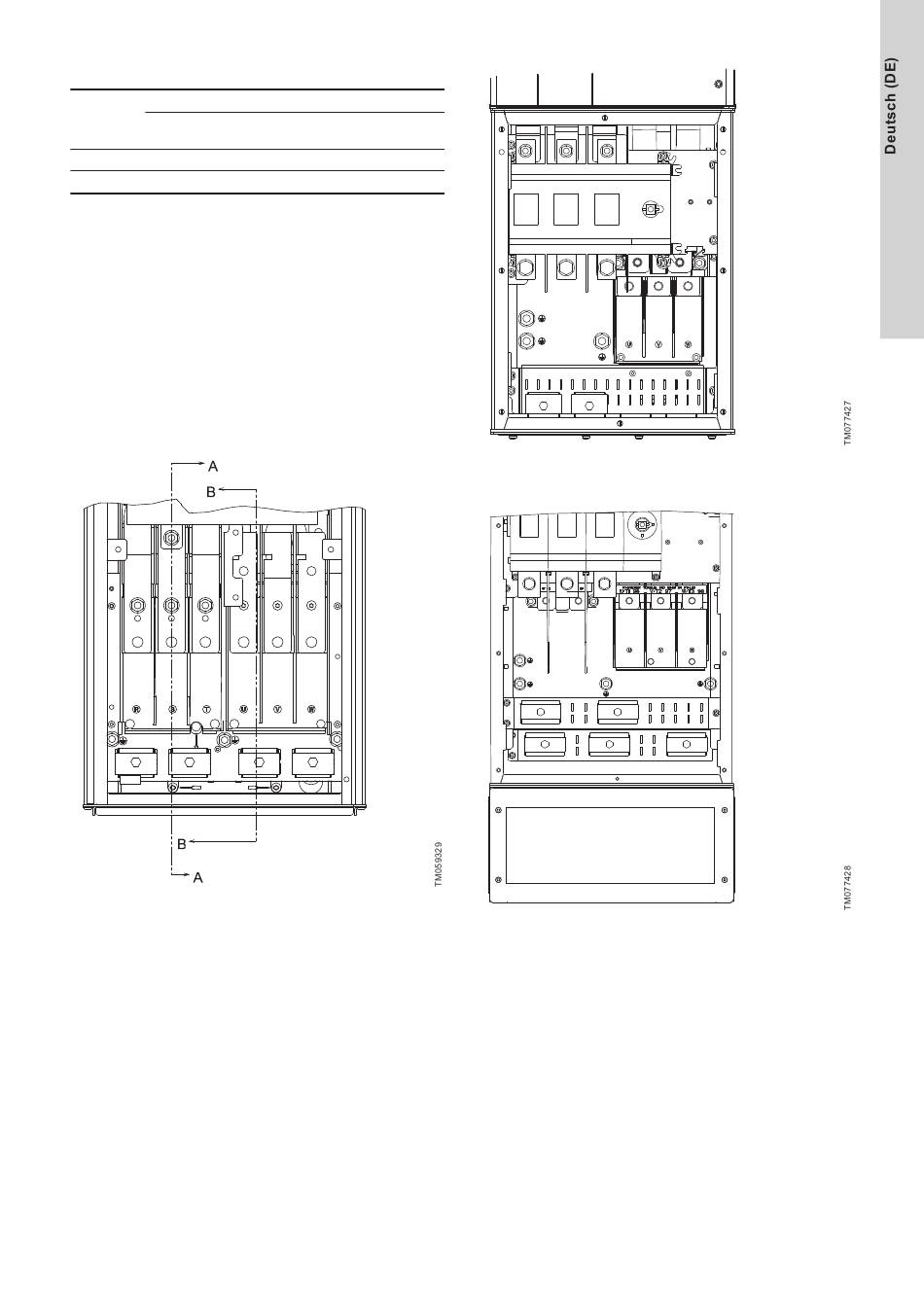

Erd-, Netz- und Motoranschluss für D1h und D2h
Schutzleite Relaisansc
ranschluss hluss
3 (2.2) 0.6 (0.4)
3 (2.2) 0.6 (0.4)
Erd-, Netz- und Motoranschluss für D5h
Erd-, Netz- und Motoranschluss für D7h
143
