Klemme Bezeichnung
Sicheres
37
Abschalten
39 Masse
42 AO 1
50 Ausgang +10 V
53 AI 1
54 AI 2
55 Masse
61 RS-485 GND Y GENIbus, Masse
68 RS-485 A
69 RS-485 B
Der RS-485-Schirm ist an den Rahmen anzuschließen.
6.7.2 Anschließen eines Thermistors (PTC) an den CUE
Der PELV-Kreis schützt vor einem Stromschlag. Für PELV-Kreise
gelten daher besondere Anforderungen an den Anschluss. Diese
sind in der EN 61800-5-1 festgelegt.
Um eine Funktionskleinspannung mit elektrisch sicherer Trennung
zu gewährleisten, darf an allen Steuerklemmen nur eine solche
Spannung angelegt werden. Deshalb muss der Thermistor z. B.
eine verstärkte oder doppelte Isolierung umfassen.

6.7.2.1 Zugang zu den Signalklemmen

Alle Signalklemmen befinden sich hinter der Abdeckung an der
Stirnseite des Frequenzumrichters CUE. Entfernen Sie die
Klemmenabdeckung, wie in den nachfolgenden Abbildungen
dargestellt.

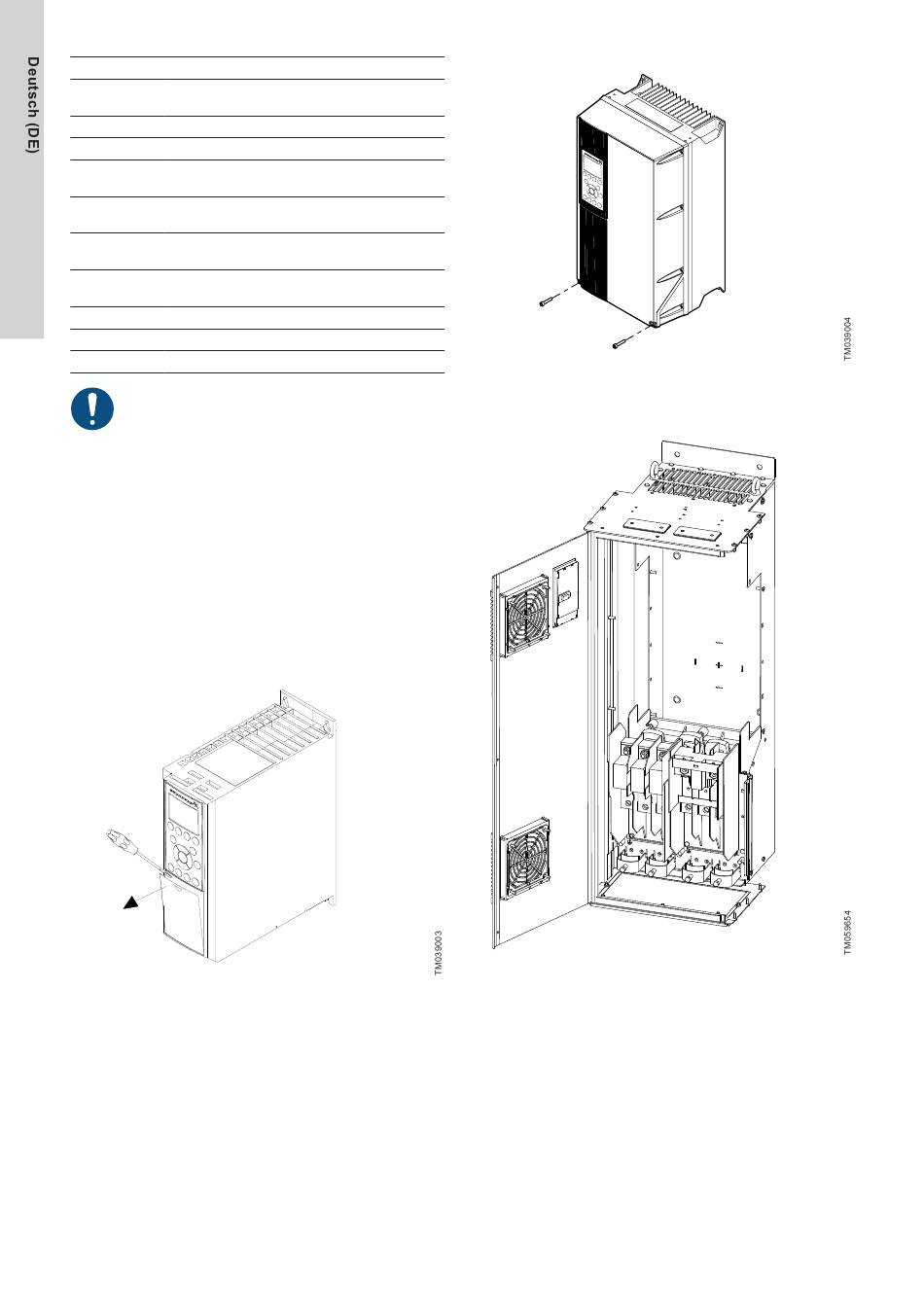

Zugang zu den Signalklemmen, Gehäuse A2 und A3
146
Funktion
Sicheres Abschalten
Masse für den Analogausgang
Analogausgang, 0-20 mA
Spannungsversorgung für das
Potentiometer
Externer Sollwert, 0-10 V, 0/4-20
mA
Sensoreingang für Sensor 1,
0/4-20 mA
Gemeinsame Gehäusemasse
für die Analogeingänge
GENIbus, Signal A (+)
GENIbus, Signal B (-)
Zugang zu den Signalklemmen, Gehäuse A4, A5, B1, B2, B3, B4,
C1, C2, C3 und C4.
Zugang zu den Signalklemmen, Gehäuse D1h und D2h
