Betriebsarten; Regelungsarten - Grundfos CUE Montage- Und Betriebsanleitung

8-0* Grundeinstellungen
8-1* Regeleinstellungen
8-3* FC-Schnittstelleneinstellungen
8-4* FC/MC-Protokoll
8-5* Betr. Bus/Klemme
8-8* Diagnose FC-Schnittstelle
8-9* Bus-Festdr./Istwert
13-** Smart Logic
13-1* Vergleicher
13-1* RS Flip Flops
13-4* Logikregeln
Weitere Informationen
8.2 Menü-Übersicht

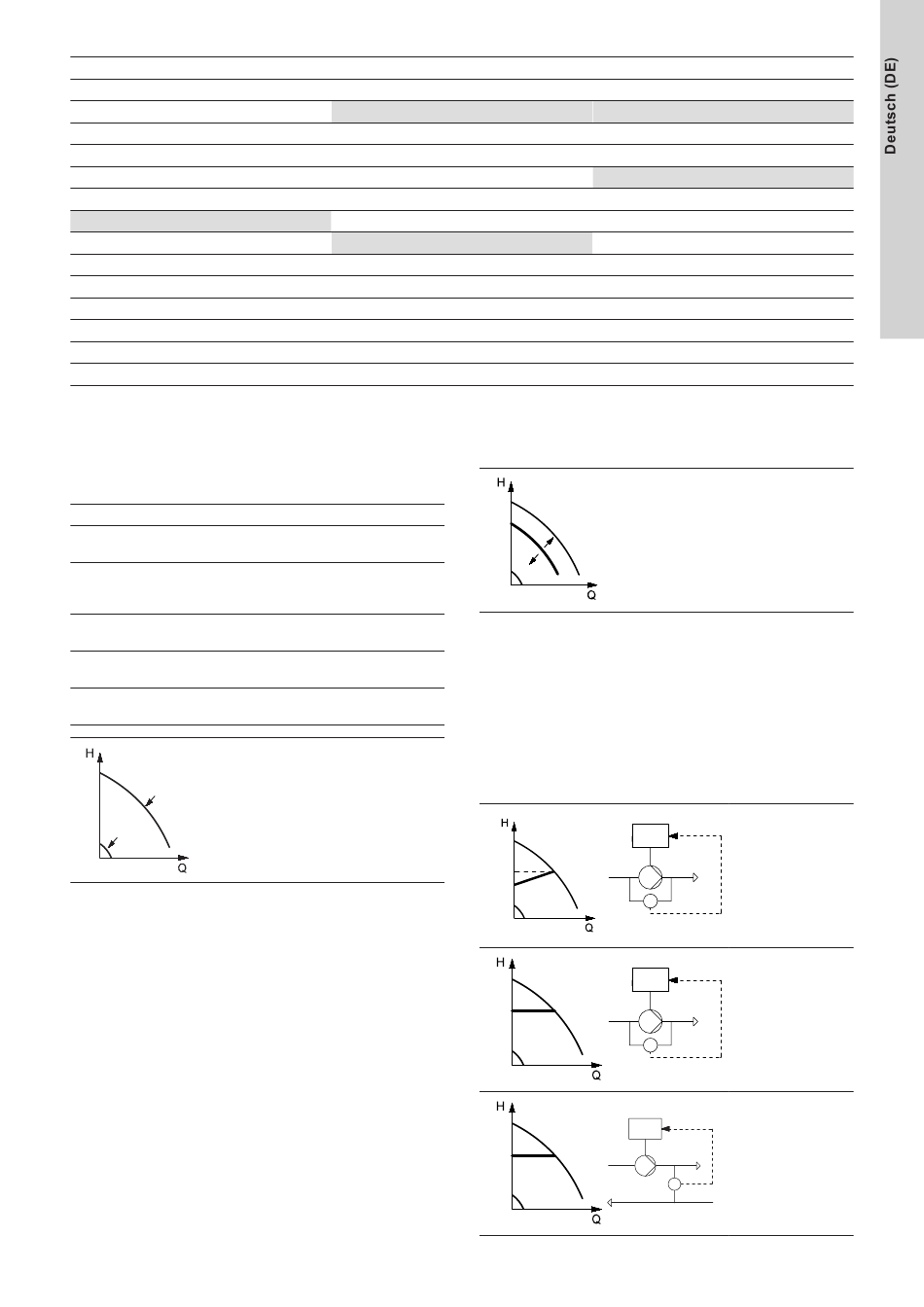

8.4 Betriebsarten

Die folgenden Betriebsarten werden am Bedienfeld über das
[Favoriten]-Menü eingestellt.
Betriebsart
Normaler Wert
Stopp
MIN
MAX
Benutzerdefinierte Kennlinie
2
1
Beispiele:
• Die Einstellung „MAX-Kennlinie" kann z. B. während der
Installation zum Entlüften der Pumpe ausgewählt werden.
• Die Einstellung „MIN-Kennlinie" kann z. B. in Perioden mit sehr
niedrigem Förderstrombedarf ausgewählt werden.

8.5 Regelungsarten

Der Regelungsart wird im Menü [Favoriten] eingestellt.
Es gibt zwei grundlegende Regelungsarten:
• Ungeregelter Betrieb (offener Kreis)
• Geregelter Betrieb (geschlossener Regelkreis) mit einem
angeschlossenen Sensor
Weitere Informationen
8.5.1 Ungeregelter Betrieb (offener Kreis)
8.5.2 Geregelter Betrieb (geschlossener Regelkreis)
21-3* Erw. PID Soll-/Istw. 2
21-4* Erw. Prozess-PID 2
22-** Anw.- Funktionen
22-0* Verschiedenes
22-2* No-Flow-Erkennung
22-3* No-Flow Leistungsanpassung
22-4* Energiesparmodus
22-5* Kennlinienende
23-** Zeitfunktionen
23-0* Zeitablaufsteuerung
23-1* Instandhaltung
23-1* Wartungs-Reset
23-5* Energieprotokoll
23-6* Trenddarstellung
23-8* Amortisationszähler
Beschreibung
Die Pumpe läuft in der
eingestellten Betriebsart.
Die Pumpe wurde abgeschaltet
und die grüne Meldeleuchte
blinkt.
Die Pumpe läuft mit
Mindestdrehzahl.
Die Pumpe läuft mit maximaler
Drehzahl.
Die Pumpe läuft mit einer
benutzerdefinierten Drehzahl.
MIN- und MAX-Kennlinien
Die Pumpe läuft mit der
voreingestellten minimalen bzw.
maximalen Drehzahl.
Pos. 1: Minimum
Pos. 2: Maximum
201-3* Constant Pressure Stop Function
201-5* Stop Adjustments Ext.
202 - Sensors
202-0* Analog Input Sensor Setup
202-1* Temperature Input Sensor Setup
203 - Status Monitor
203-0* Grundfos Readouts
203-1* GENIbus
203-3* Alarm/Warning Log
203-4* Accumulated Flow
203-5* GENIbus Readout Parameters
203-7* GENIbus Setpoint Readout
203-8* Misc. Functions
8.5.1 Ungeregelter Betrieb (offener Kreis)
Beispiele:
• Der Betrieb mit einer konstanten Kennlinie kann z. B. für
Pumpen ohne angeschlossenen Sensor genutzt werden.
• Diese Regelungsart wird in der Regel in Verbindung mit einer
übergeordneten Steuerung verwendet, wie z. B. der MPC oder
einer anderen externen Steuerung.
Weitere Informationen
8.5 Regelungsarten
8.5.2 Geregelter Betrieb (geschlossener Regelkreis)
CUE
Δp
CUE
Δp
CUE
Δp
Konstante Kennlinie
Die Pumpe läuft mit einer
voreingestellten Drehzahl im
Bereich zwischen der MIN- und
MAX-Kennlinie.
Der Sollwert wird entsprechend
der erforderlichen Drehzahl in %
eingestellt.
Proportionaler
Differenzdruck
Der Differenzdruck
sinkt mit
abnehmendem
Förderstrom und
steigt mit
zunehmendem
Förderstrom.
Konstanter
Differenzdruck,
Pumpe
Der Differenzdruck
wird unabhängig vom
Förderstrom konstant
gehalten.
Konstanter
Differenzdruck,
Anlage
Der Differenzdruck
wird unabhängig vom
Förderstrom konstant
gehalten.
153
