Klemmen für Relaisanschluss, Gehäuse B4
Klemmen für den Relaisanschluss, Gehäuse C3, C4, D1h, D2h,
D5h und D7h, in der oberen rechten Ecke des CUE
6.8.2 Anschließen des Sensoreingangsmoduls MCB 114
Das MCB 114 bietet als Erweiterungsoption zusätzliche
Analogeingänge für den Frequenzumrichter CUE.
6.8.2.1 Konfigurieren des MCB 114
Das MCB 114 ist mit drei Analogeingängen für den Anschluss
folgender Sensoren ausgestattet:
1 zusätzlicher Sensor 0/4-20 mA.
2 Pt100/Pt1000-Temperaturfühler zur Messung der
Motorlagertemperatur oder anderer Temperaturen, wie z. B. die
Medientemperatur.
Nach dem Installieren des MCB 114 erkennt der Frequenzumrichter
CUE beim Einschalten automatisch, ob ein Pt100- oder Pt1000-
Fühler angeschlossen ist.

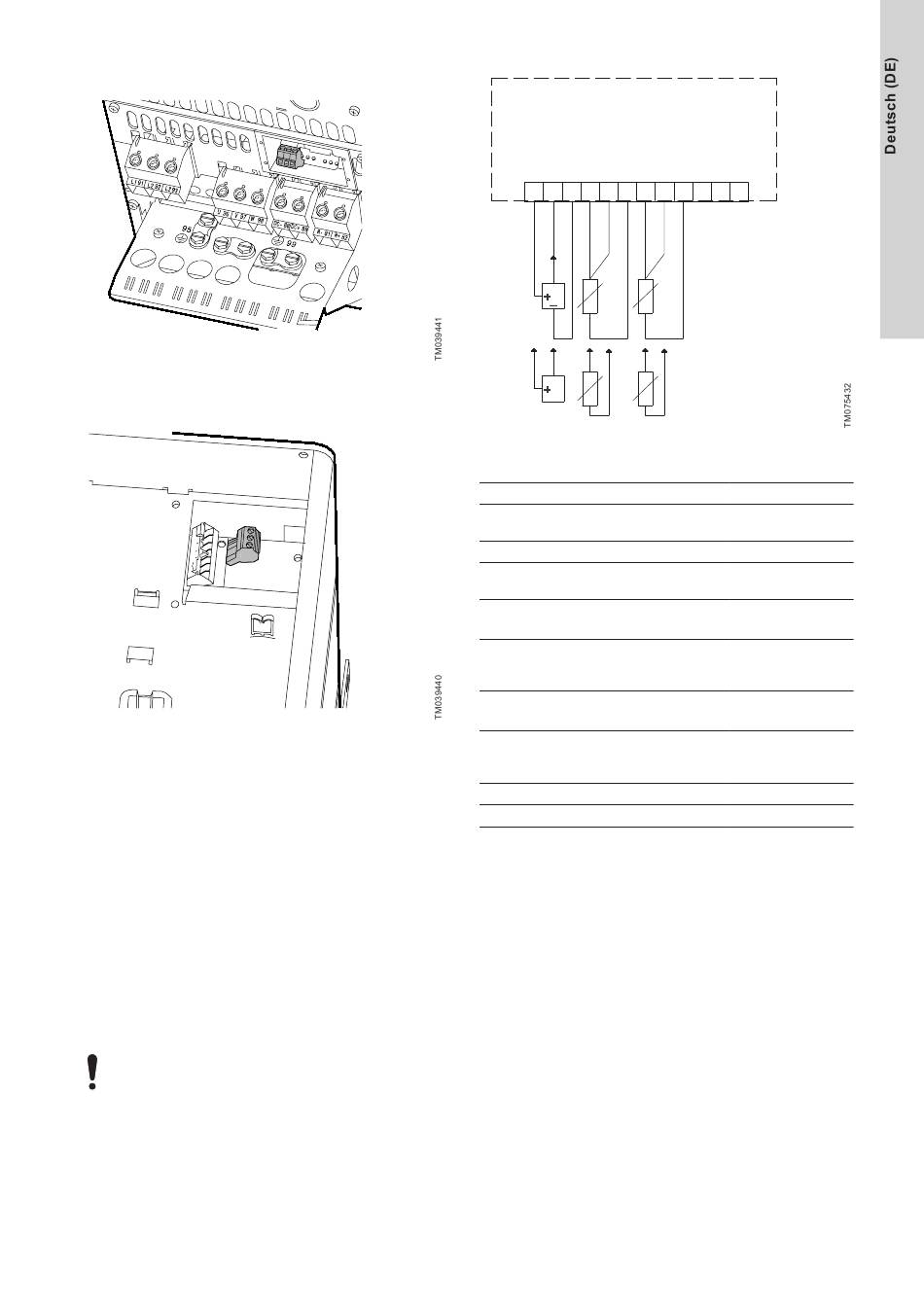

6.8.2.2 Schaltplan, MCB 114
Bei Verwendung von Pt100-Temperaturfühlern mit 3-
adrigem Kabel darf der Widerstand 30 Ω nicht
übersteigen.
1
2
3
4
5
6
7
Schaltplan, MCB 114
Klemme
Bezeichnung
1 (VDO)
Ausgang +24 V
2 (I IN)
AI 3
3 (GND)
Masse
4 (TEMP)
AI 4
5 (WIRE)
6 (GND)
Masse
7 (TEMP)
AI 5
8 (WIRE)
9 (GND)
Masse
A
-
B
-
Die Klemmen 10, 11 und 12 werden nicht genutzt.

6.8.3 Einbauen des MCB 114 in den Frequenzumrichter CUE

6.8.3.1 Gehäuse A2, A3 und B3
1. Die Spannungsversorgung zum Frequenzumrichter CUE
abschalten. Siehe Abschnitt zum Netz- und Motoranschluss.
2. Nehmen Sie das Bedienfeld, die Klemmenabdeckung und den
Rahmen vom CUE ab. Siehe die Abbildung unten.
3. Das MCB 114 in Port B einsetzen.
4. Die Signalkabel anschließen und die Kabel mit den beigefügten
Kabelbindern befestigen.
5. Entfernen Sie die Ausbrechplatte im Erweiterungsrahmen,
sodass das MCB 114 unter den Erweiterungsrahmen passt.
6. Bringen Sie den Erweiterungsrahmen und die
Klemmenabdeckung an.
7. Setzen Sie das Bedienfeld in den Erweiterungsrahmen ein.
8. Die Spannungsversorgung zum Frequenzumrichter CUE
einschalten.
8
9 10 11 12
A
B
Funktion
Spannungsversorgun
g für den Sensor
Sensor 2, 0/4-20 mA
Gehäusemasse für
den Analogeingang
Temperaturfühler 1,
Pt100/Pt1000
Gehäusemasse für
den Temperaturfühler
1
Temperaturfühler 2,
Pt100/Pt1000
Gehäusemasse für
den Temperaturfühler
2
3-adrig
2-adrig
149
