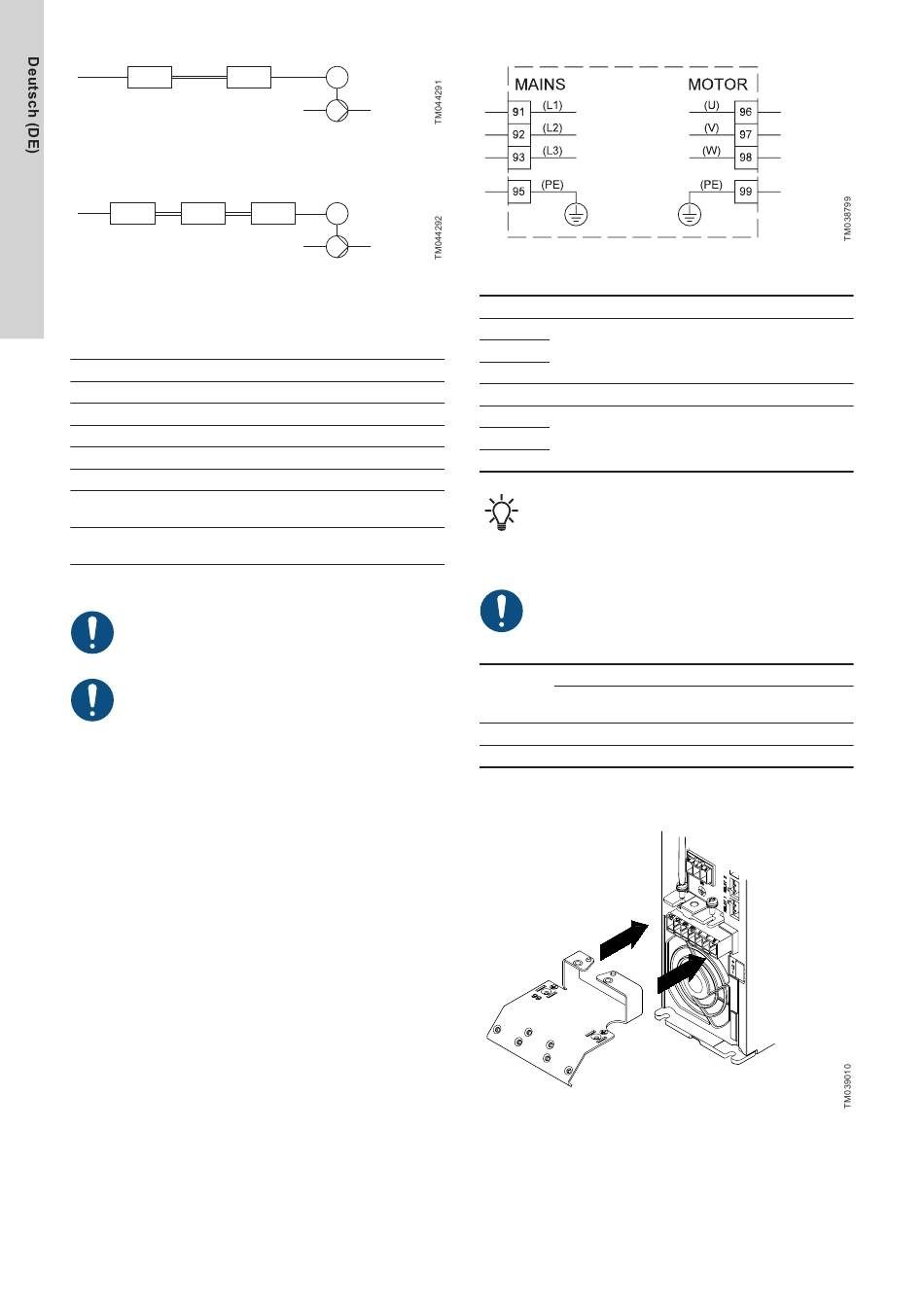

Netz- Und Motoranschluss - Grundfos CUE Montage- Und Betriebsanleitung

1
Unterwasserpumpe ohne Anschlusskasten. Der
Frequenzumrichter und der Filter sind nah am Brunnen installiert.
1 2
Unterwasserpumpe mit Anschlusskasten und abgeschirmtem
Kabel. Der Frequenzumrichter und der Filter sind weit vom
Brunnen entfernt installiert. Der Anschlusskasten ist nah am
Brunnen installiert.
Symbol Bezeichnung
1 CUE
2 Filter
3 Anschlusskasten
4 Ungeregelter Motor
5 Unterwassermotor
Einzellin
Nicht abgeschirmtes Kabel
ie
Doppelli
Abgeschirmtes Kabel
nie

6.5 Netz- und Motoranschluss

Es ist darauf zu achten, dass die auf dem Typenschild des
CUE-Frequenzumrichters und des Motors angegebene
Versorgungsspannung und Frequenz mit der
vorhandenen Spannungsversorgung übereinstimmen.
Damit die EMV-Vorschriften erfüllt werden, dürfen für den
Frequenzumrichter CUE nur abgeschirmte Motorkabel
verwendet werden.
Die Versorgungsspannung und Frequenz sind auf dem Typenschild
des CUE-Frequenzumrichters angegeben. Es ist darauf zu achten,
dass der Frequenzumrichter CUE für den Anschluss an die am
Installationsort vorhandene Stromversorgung geeignet ist.
Weitere Informationen
6.8.3.1 Gehäuse A2, A3 und B3
6.8.3.2 Gehäuse A5, B1, B2, B4, C1, C2, C3, C4, D1 und D2
6.5.1 Hauptschalter
Vor dem Frequenzumrichter CUE kann gemäß den örtlich
geltenden Vorschriften ein Hauptschalter installiert werden. Siehe
Abbildung im Abschnitt EMV-gerechte Installation.
Weitere Informationen
6. Elektrischer Anschluss
6.5.2 Schaltbild
Die Leitungen im Klemmenkasten sind so kurz wie möglich zu
verlegen, Ausgenommen davon ist der Schutzleiter, der länger als
die anderen Leiter sein muss, damit er bei einem unbeabsichtigten
Herausreißen des Kabels aus der Klemmenleiste als letzter Leiter
getrennt wird.
138
2 5
3 5
Schaltplan für einen dreiphasige Netzanschluss
Klemme Funktion
91 (L1)
92 (L2) Dreiphasige Spannungsversorgung
93 (L3)
95/99 (PE) Schutzleiteranschluss
96 (U)
3-phasiger Motoranschluss, 0-100 % der
97 (V)
Netzspannung
98 (W)
Verwenden Sie für den Anschluss an ein Einphasennetz
L1 und L2.
6.5.3 Netzanschluss, Gehäuse A2 und A3
Es ist darauf zu achten, dass die auf dem Typenschild des
CUE-Frequenzumrichters und des Motors angegebene
Versorgungsspannung und Frequenz mit der
vorhandenen Spannungsversorgung übereinstimmen.
Anzugsmoment Nm [ft-lb]
Gehäuse
Netzanschl Motoransc
uss hluss
A2 1.8 (1.3) 1.8 (1.3)
A3 1.8 (1.3) 1.8 (1.3)
1. Befestigen Sie die Montageplatte mit zwei Schrauben.
Anbauen der Montageplatte
Schutzleite Relaisansc
ranschluss hluss
3 (2.2) 0.6 (0.4)
3 (2.2) 0.6 (0.4)
