Schließen Sie Die Leiter Des Motorkabels An Die Klemmen; (U), 97 (V) Und 98 (W) Des Motorsteckers An; Weitere Informationen; Den Schutzleiter An Die Klemme 95 (Pe) Anschließen. Siehe Die - Grundfos CUE Montage- Und Betriebsanleitung

2. Schließen Sie den Schutzleiter an die Klemme 95 (PE) und die
Leiter des Netzkabels an die Klemmen 91 (L1), 92 (L2) und 93
(L3) des Netzsteckers an.

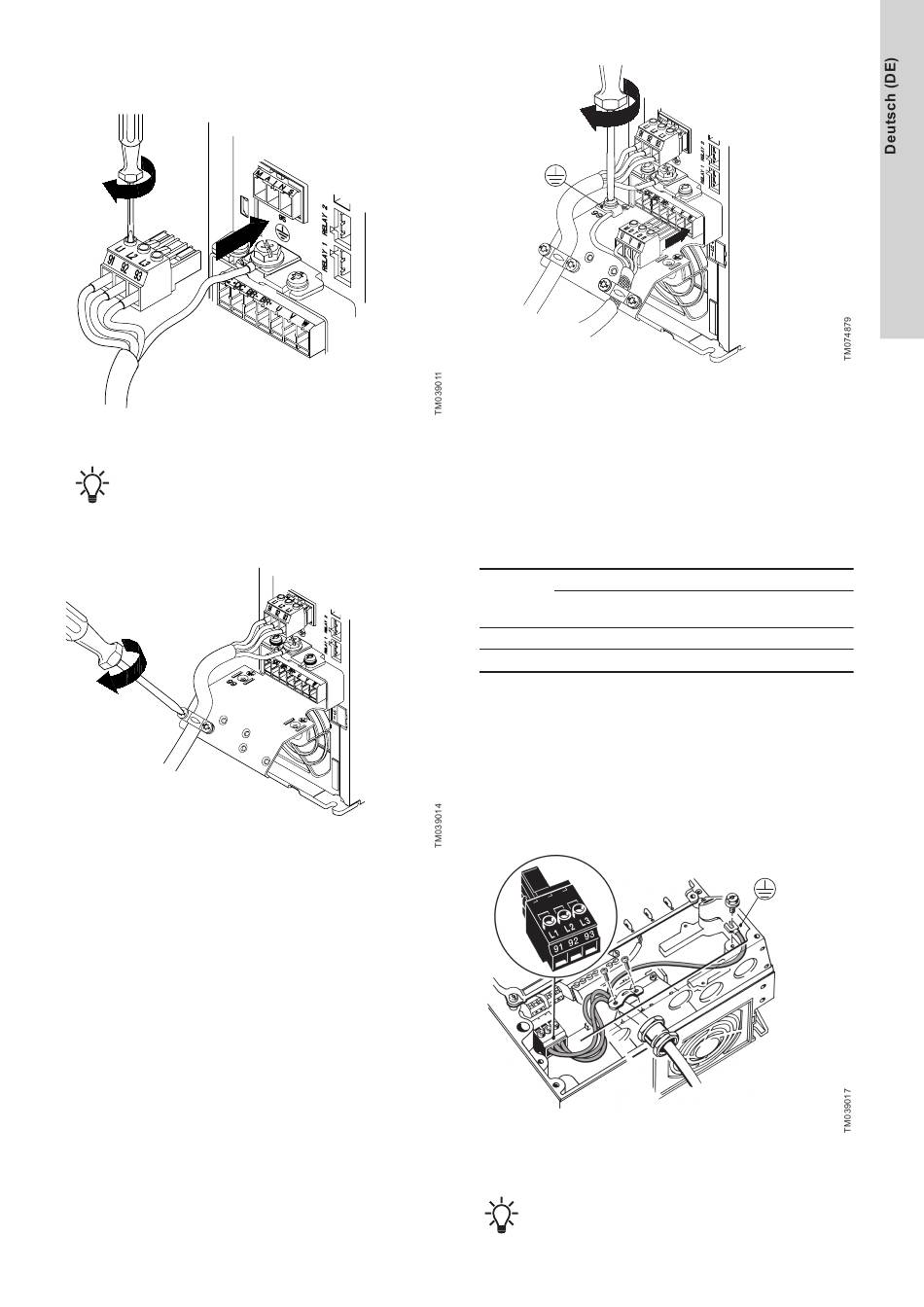

Anschließen des Schutzleiters und der Leiter des Netzkabels
Verwenden Sie für den Anschluss an ein
Einphasennetz L1 und L2.
3. Befestigen Sie das Netzkabel an der Montageplatte.
Befestigen des Netzkabels
6.5.4 Motoranschluss, Gehäuse A2 und A3
1. Schließen Sie den Schutzleiter an die Klemme 99 (PE) an, die
sich auf der Montageplatte befindet.
2. Schließen Sie die Leiter des Motorkabels an die Klemmen 96

(U), 97 (V) und 98 (W) des Motorsteckers an.

Anschließen des Schutzleiters und der Leiter des Motorkabels
1. Den Motorstecker in die mit „MOTOR" gekennzeichnete Buchse
einstecken.
2. Befestigen Sie das abgeschirmte Kabel mit einer Kabelschelle
an der Montageplatte.

Weitere Informationen

6.8.3.1 Gehäuse A2, A3 und B3
6.5.5 Netzanschluss, Gehäuse A4 und A5
Anzugsmoment Nm [ft-lb]
Gehäuse
Netzanschl Motoransc
uss hluss
A4 1.8 (1.3) 1.8 (1.3)
A5 1.8 (1.3) 1.8 (1.3)
1. Den Schutzleiter an die Klemme 95 (PE) anschließen. Siehe die

Abbildung unten.

2. Schließen Sie die Leiter des Netzkabels an die Klemmen 91
(L1), 92 (L2) und 93 (L3) des Netzsteckers an.
3. Stecken Sie den Netzstecker in die mit „MAINS"
gekennzeichnete Buchse.
4. Das Netzkabel mit einer Kabelschelle befestigen.
Netzanschluss, Gehäuse A4 und A5
Verwenden Sie für den Anschluss an ein Einphasennetz
L1 und L2.
Schutzleite Relaisansc
ranschluss hluss
3 (2.2) 0.6 (0.4)
3 (2.2) 0.6 (0.4)
