Abmessungen Und Gewichte - Grundfos CUE Montage- Und Betriebsanleitung

12.5 Abmessungen und Gewichte

12.5.1 Gehäuse A2-A5, B1-B4 und C1-C4

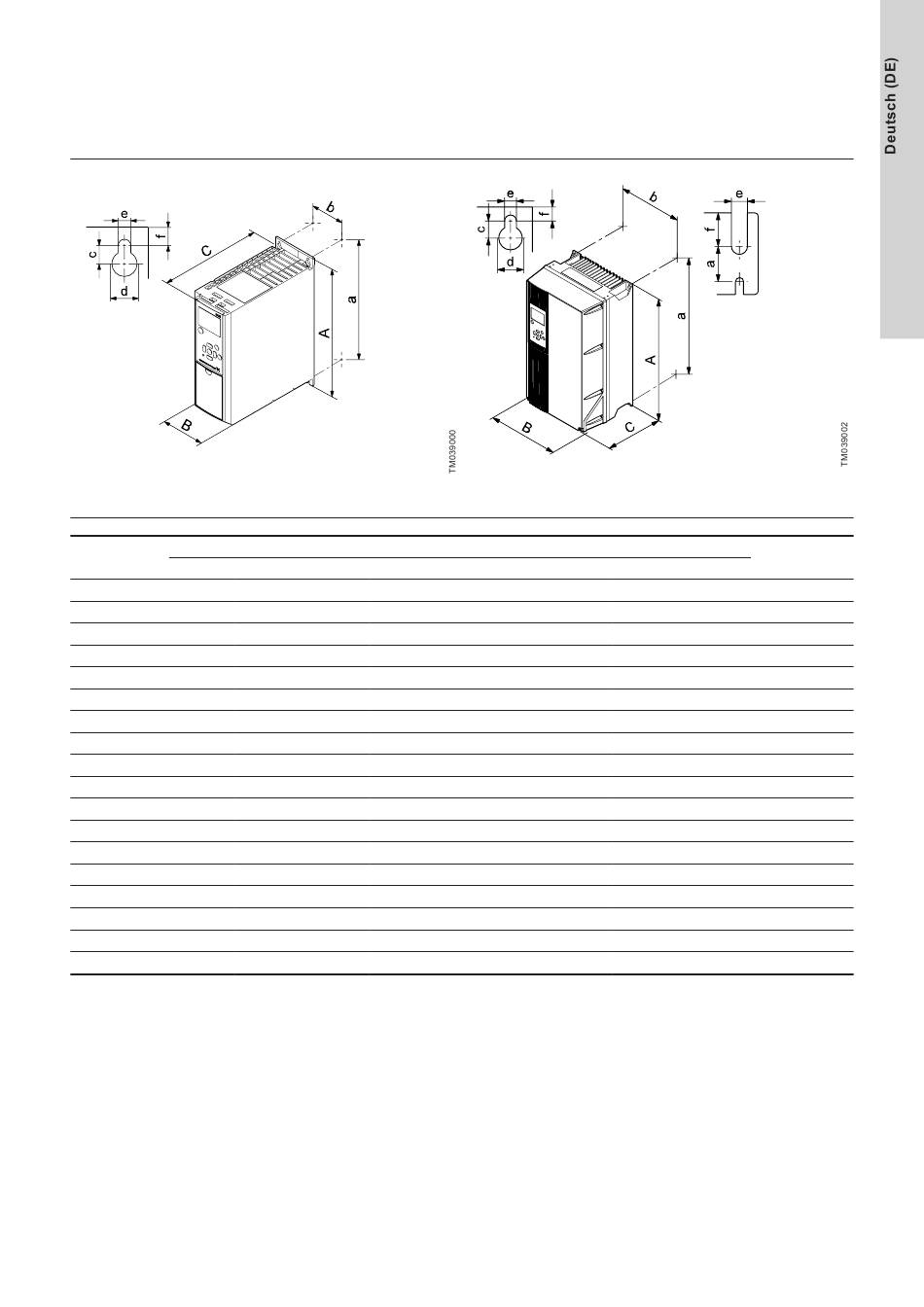

Abmessungen für Gehäuse A2 und A3
Max. Höhe [mm]
Gehäuse
A a
A2 268 257
IP21/NEMA1 375 350
A3 268 257
IP21/NEMA1 375 350
A4 420 401
A5 420 402
B1 480 454
B2 650 624
B3 399 380
IP21/NEMA1 475 -
B4 520 495
IP21/NEMA1 670 -
C1 680 648
C2 770 739
C3 550 521
IP21/NEMA1 755 -
C4 660 631
IP21/NEMA1 950 -
Weitere Informationen
5.3 Montage
Abmessungen für Gehäuse A4, A5, B1, B2, B3, B4, C1, C2, C3 und
C4
Max. Breite [mm] Max. Tiefe [mm]
B b C
90 70 205
90 70 205
130 110 205
130 110 205
200 171 175
242 215 200
242 210 260
242 210 260
165 140 248
165 - 249
231 200 242
255 - 246
308 272 310
370 334 335
308 270 333
329 - 337
370 330 333
391 - 337
Schraubenlöcher [mm]
∅d ∅e
C c
219 8 11 5.5
219 8 11 5.5
219 8 11 5.5
219 8 11 5.5
175 8.2 12 6.5
200 8.2 12 6.5
260 12 19 9
260 12 19 9
262 8 12 6.8
262 8 12 6.8
242 - - 8.5
246 - - 8.5
310 12 19 9
335 12 19 9
333 - - 8.5
337 - - 8.5
333 - - 8.5
337 - - 8.5
Gewicht [kg]
f
9 4.9
9 5.3
9 6.6
9 7
6 9.2
9 14
9 23
9 27
7.9 12
7.9 -
15 23.5
15 -
9.8 45
9.8 65
17 35
17 -
17 50
17 -
169
