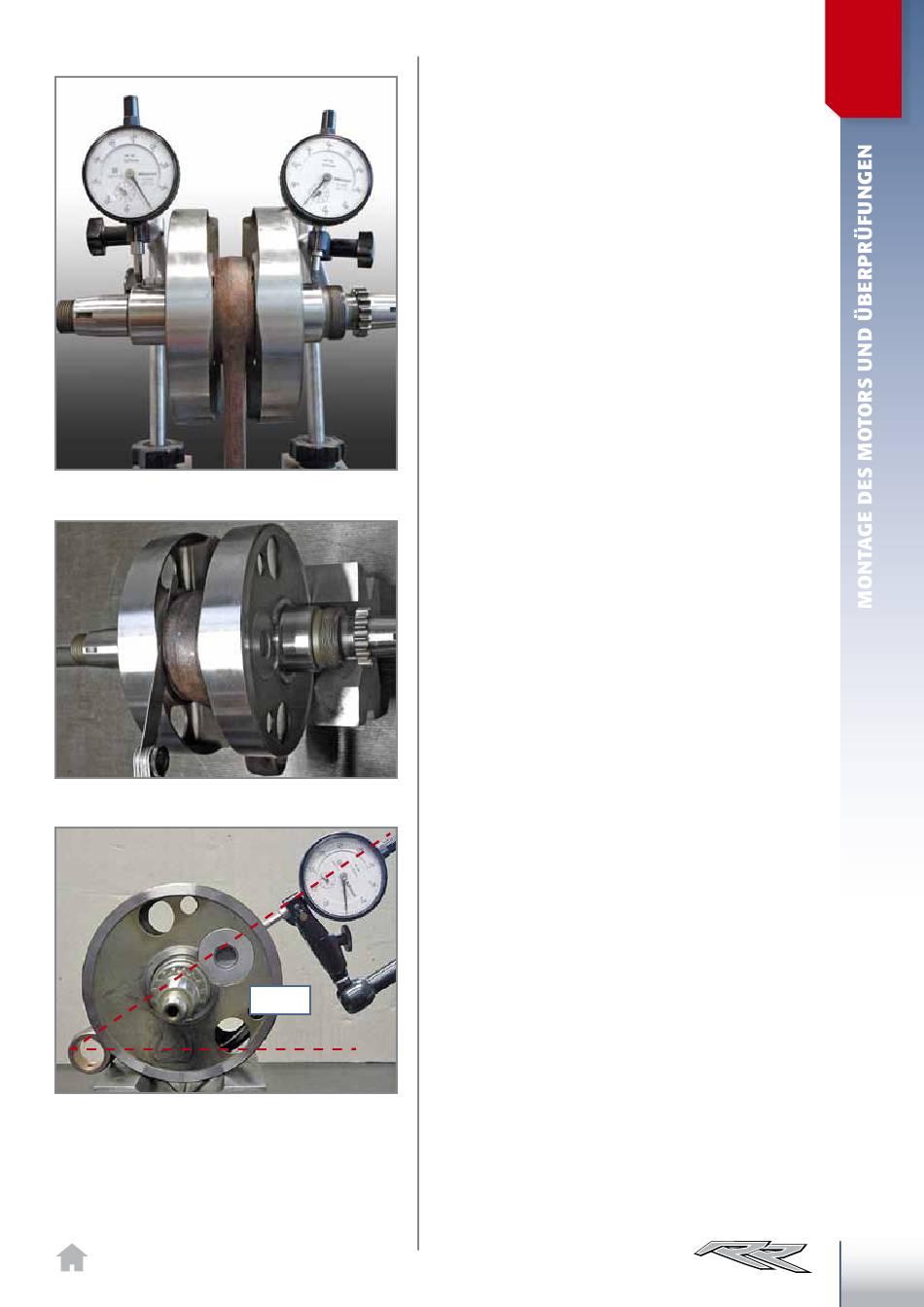

Schlag/Versatz der Kurbelwelle.
Pleuel-Axialspiel.
Radialspiel des Pleuels.
~45°
2
ÜBERPRÜFUNG VON KURBEL-
.2
WELLE UND PLEUEL
Kurbelwellenschlag prüfen:
Kurbelwelle zwischen zwei Spitzen span-
nen. Die Kurbelwelle eine volle Umdrehung
drehen und dabei mit einer Messuhr den
Schlag an den Lagersitzen der Hauptlager
überprüfen.
Zulässiger Wert der Abweichung:
0,12 mm
Das Axialspiel zwischen Pleuel und Kurbel-
wangen überprüfen.
Empfohlenes Spiel:
0,4÷0,7 mm
Das Radialspiel des Pleuellagers überprü-
fen, indem die Kurbelwelle auf eine stabile
Halterung gelegt wird, wobei die Achse des
Pleuels im 45°-Winkel geneigt ist. Dann eine
Messuhr verwenden, und durch leichtes
Drücken in Richtung des Hupzapfens über-
prüfen, dass der zulässige Wert nicht über-
schriten wird.
Maximales Spiel 0,05 mm
Sollte das Spiel größer sein, das Pleuel er-
setzen.
