5.2 A vákuumszabályzó csatlakoztatása
Figyelmeztetés
Csatlakoztatás előtt minden klórpalackot el kell zárni.
A vákuumszabályzónak a klór tároló helységben kell
működnie.
3
4

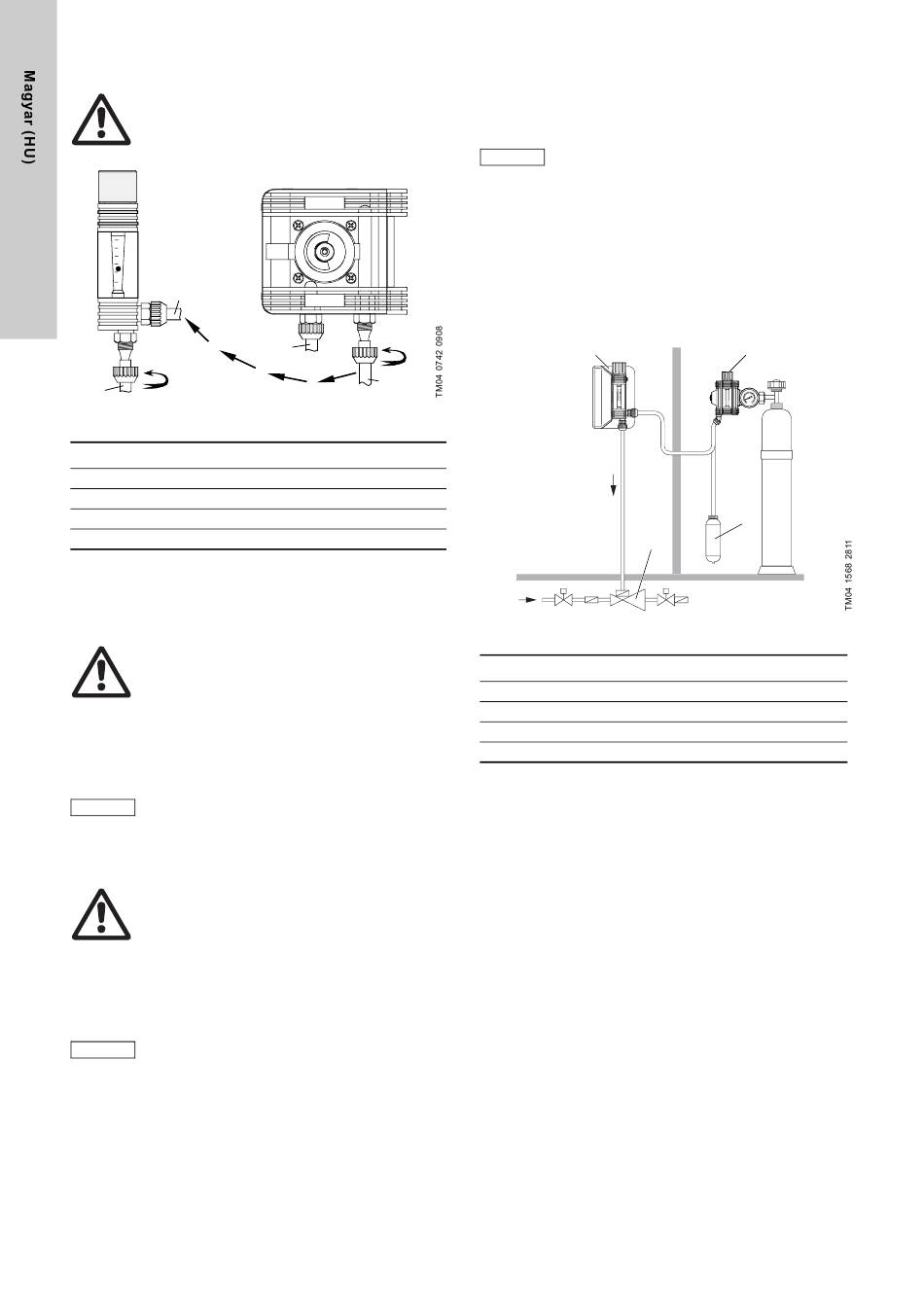

11. ábra Csőcsatlakozások
Poz. Megnevezések
1 Vákuumcső csatlakozás az adagolás szabályozó felé
2 Túlnyomáscső csatlakozása az abszorpciós hűtő felé
3 Vákuumcső csatlakozás a vákuumszabályzó felől
4 Vákuumcső csatlakozás az injektor felé
1. Rögzítse a tartályt úgy, hogy az ne fordulhasson vagy
gurulhasson el.
2. Tisztítsa és szárítsa meg a csatlakozókat, ha szükséges.
3. Szerelje le a védősapkát a tartály szelepéről.
Figyelmeztetés
A gáztartályok cseréjénél a tömítéseket is cserélje ki
minden alkalommal.
Használja a szűrőt a nyomócső csatlakozásánál.
4. Helyezze be a tömítést a vákuum szabályzó nyomás alatti
csatlakozójába.
– Szükség esetén cserélje a szűrőt a nyómócső
csatlakozásánál.
A berendezés rögzítését ne végezze a ház
Vigyázat
elfordításával. Ha szükséges használjon 13-as
villáskulcsot.
5. Szerelje fel a szabályzót a tartály csatlakozására.
Figyelmeztetés
Vezesse a túlnyomás csövet lefelé, és kösse be egy
megfelelő abszorpciós szűrőbe.
Ha gázjelző eszközt használ, az érzékelőt az
abszorpciós hűtő kiszellőzőjétől max. 10 cm
távolságra kell elhelyezni.
6. A túlnyomás cső (2) csatlakozása az abszorpciós szűrűhöz.
A csővezetékek kiválasztásához lásd
5.1 Vákuumcsövek kiválasztása
A vákum csatlakozás menetes anyáit csak kézzel
Vigyázat
szorítsa meg. Ne használjon szerszámokat.
Sérülések veszélye!
A vákum csatlakozásnak tisztának és száraznak kell
lennie.
7. Kösse be a vákuumcsövet a vákuum szabályzó (1) és az
adagolás szabályzó közé (3).
8. Kösse be a vákuumcsövet az adagolás szabályzó (4) és az
injektor közé.
96
VGA-111
2
1
fejezet.
5.3 Folyadékcsapda csatlakoztatása (opció)
Ellenőrizze a termék adattábláján feltüntetett
névleges tápfeszültség helyi hálózatnak való
megfelelőségét. Rossz tápfeszültség tönkreteheti
a terméket.
Vigyázat A jelzőkábeleket árnyékolni kell (EMC).
Az árnyékolást csatlakoztatni kell a földhöz,
vagy más egyenpotenciálú ponthoz.
A jelző és erősáramú kábeleket külön csatornában
kell vezetni.
A folyadékcsapda tápkábelét és az opcionális kontaktussal
rendelkező nyomásmérőt csatlakoztassa az elektromos
fálózathoz. Csatlakoztassa a nyomásmérőt kontaktusát
a kiértékelő eszközhöz. Ellenőrizze a polaritást.
5.4 Beépítési példa
2
3
12. ábra Adagoló rendszer egy klórpalackkal.
Poz. Megnevezések
1 VGA-111 vákuumszabályzó (kontakt nyomásmérővel)
2 Adagolás szabályzó
3 Injektor
4 Abszorpciós szűrő
1
0 bar 16
4
