Verificação das ligações de pressão (após a substituição do
recipiente)
1. Abra a válvula do recipiente e feche-a novamente de imediato.
2. Abra a garrafa de água amoniacal em plástico flexível.
3. Pressione ligeiramente a garrafa num movimento de bombea-
mento, para o vapor de amoníaco subir. Passe lentamente a
garrafa de amoníaco aberta pelos componentes de dispersão
de gás.
4. Caso ocorra a formação de vapor branco, a ligação de pres-
são tem fugas.

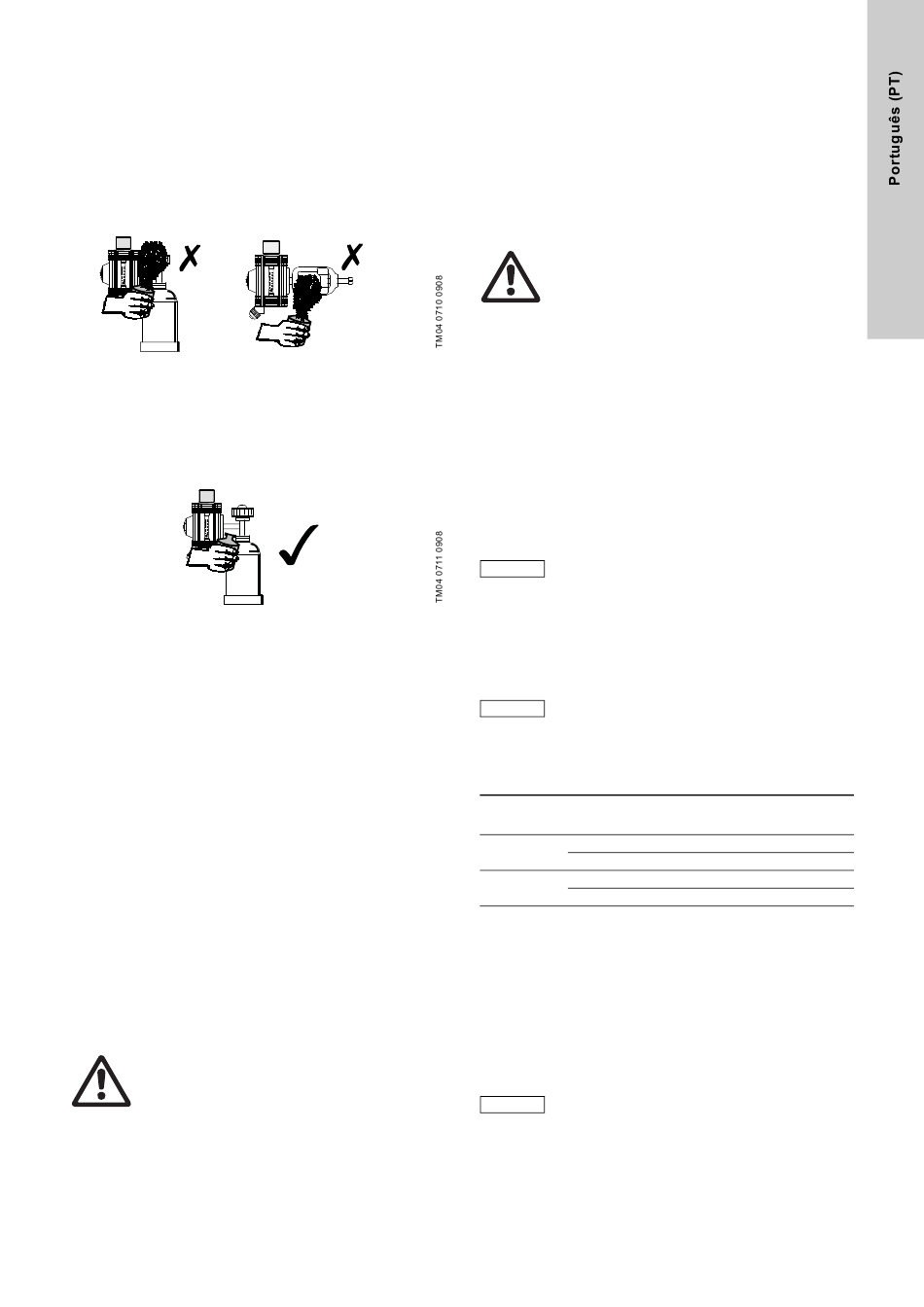

Fig. 14 O amoníaco e o gás de cloro formam vapor branco
5. Despressurize o sistema.
6. Proceda à reparação da fuga.
7. Volte a verificar a hermeticidade.
8. Caso não ocorra a formação de vapor branco, a ligação de
pressão encontra-se estanque.
Fig. 15 A ligação de pressão encontra-se estanque
Verificação da válvula de aspiração
1. Desaperte a porca de união na ligação de sobrepressão do
regulador de vácuo e retire a tubagem de sobrepressão.
2. Feche a válvula de aspiração.
3. Abra a válvula do recipiente de cloro.
4. Abra a garrafa de água amoniacal em plástico flexível.
5. Pressione ligeiramente a garrafa num movimento de bombea-
mento, para o vapor de amoníaco subir. Passe lentamente a
garrafa de amoníaco aberta pelos componentes de dispersão
de gás.
6. Caso ocorra a formação de vapor branco, a válvula de aspira-
ção tem fugas.
7. Despressurize o sistema.
8. Verifique a válvula de aspiração e repare-a.
9. Volte a verificar a hermeticidade.
10. Caso não ocorra a formação de vapor branco, a válvula de
aspiração encontra-se estanque.
6.2 Extracção de cloro
6.2.1 Ligação do recipiente de cloro
É necessário armazenar o recipiente de cloro durante 8 horas,
no mínimo, na sala de recipientes para que este se adapte à tem-
peratura ambiente.
Aviso
Os recipientes de cloro não podem ter uma tempera-
tura superior à dos outros componentes do sistema.
Perigo de liquefacção e fuga de cloro!
1. Vire os tambores do cloro no respectivo suporte, até que o
tubo de imersão e o porta-aspersor fiquem posicionados na
vertical (observe as marcações no tambor).
2. Proteja os recipientes de cloro para que não se voltem nem
rolem.
3. Seque a tubagem e o sistema de extracção com azoto seco
ou ar seco.
4. Não podem entrar substâncias estranhas no sistema.
5. Coloque uma junta nova na ligação de pressão.
6. Ligue o recipiente de cloro. Ao utilizar tambores, tenha em
atenção que a válvula inferior foi concebida para a extracção
de cloro líquido.
7. Abra lentamente a válvula do recipiente.
6.2.2 Válvulas do recipiente
O manuseamento das válvulas nos recipientes de cloro só deve
ser realizado manualmente e sem empregar força. Feche as vál-
vulas dos recipientes de cloro cheios ou vazios com a porca de
fecho (cloro marcado ou Cl
) e a junta.
2
Aviso
Não abra as válvulas do recipiente empregando
força!
Válvulas encravadas
É possível desapertar as válvulas encravadas enrolando um
pano molhado com água quente em volta da válvula. Caso não
seja possível, devolva o recipiente ao fabricante.
Nunca utilize uma chama aberta para aquecer a válvula!
Nunca utilize uma chave de extensão!
6.2.3 Verifique a hermeticidade
Antes do arranque, verifique a hermeticidade de todo o sistema,
consulte a secção
6.1 Verifique a
6.2.4 Extracção de cloro
Não drene totalmente o recipiente de cloro.
O recipiente tem de manter uma pressão residual de
aproximadamente 2 bar pelas seguintes razões:
Para evitar a entrada de humidade, o que origina a
Atenção
corrosão.
Para evitar a extracção dos poluentes do gás de
cloro, o que provoca a obstrução da válvula de redu-
ção de pressão a longo prazo.
Extracção do gás de cloro
A uma temperatura de 15 °C, pode ser extraído
cerca de 1 % por hora do conteúdo de um recipiente.
Atenção
Se a extracção for superior, existe o perigo de forma-
ção de gelo nos recipientes e tubagens, o que pro-
voca avarias.
A tabela apresenta a quantidade máxima de extracção depen-
dendo das dimensões do recipiente utilizado.
Dimensões do
Recipiente
recipiente [kg]
50
Cilindro
65
500
Tambor
1000
Em caso de requisitos de cloro superiores, têm de estar ligados
vários recipientes de cloro com a mesma temperatura às tuba-
gens superiores.
Extracção de cloro líquido
Com os sistemas de doseamento de gás de cloro, a extracção de
cloro líquido só é possível a partir dos tambores de cloro.
É necessário ligar a válvula no tubo de imersão do tambor e tem
de ser utilizado um evaporador.
6.2.5 Após a extracção de cloro
Para evitar a entrada de humidade que causa corro-
Atenção
são, feche directamente as tubagens de ligação
após a extracção de cloro.
1. Se o recipiente for drenado até uma pressão residual de
2 bar, é necessário fechar a válvula do recipiente, para evitar
a extracção de poluentes ou a entrada de humidade.
2. Desligue o recipiente do sistema.
3. Proceda à montagem da porca de protecção na válvula.
4. Coloque a tampa de protecção.
hermeticidade.
Quantidade de
extracção [g/h]
máx. 500
máx. 650
máx. 5000
máx. 10.000
