5.2 Raccordement du prérégulateur
Avertissement
Avant de raccorder le prérégulateur, s'assurer que
toutes les vannes des conteneurs de chlore sont fer-
mées.
Le prérégulateur doit fonctionner dans la chambre à
chlore.
3
4

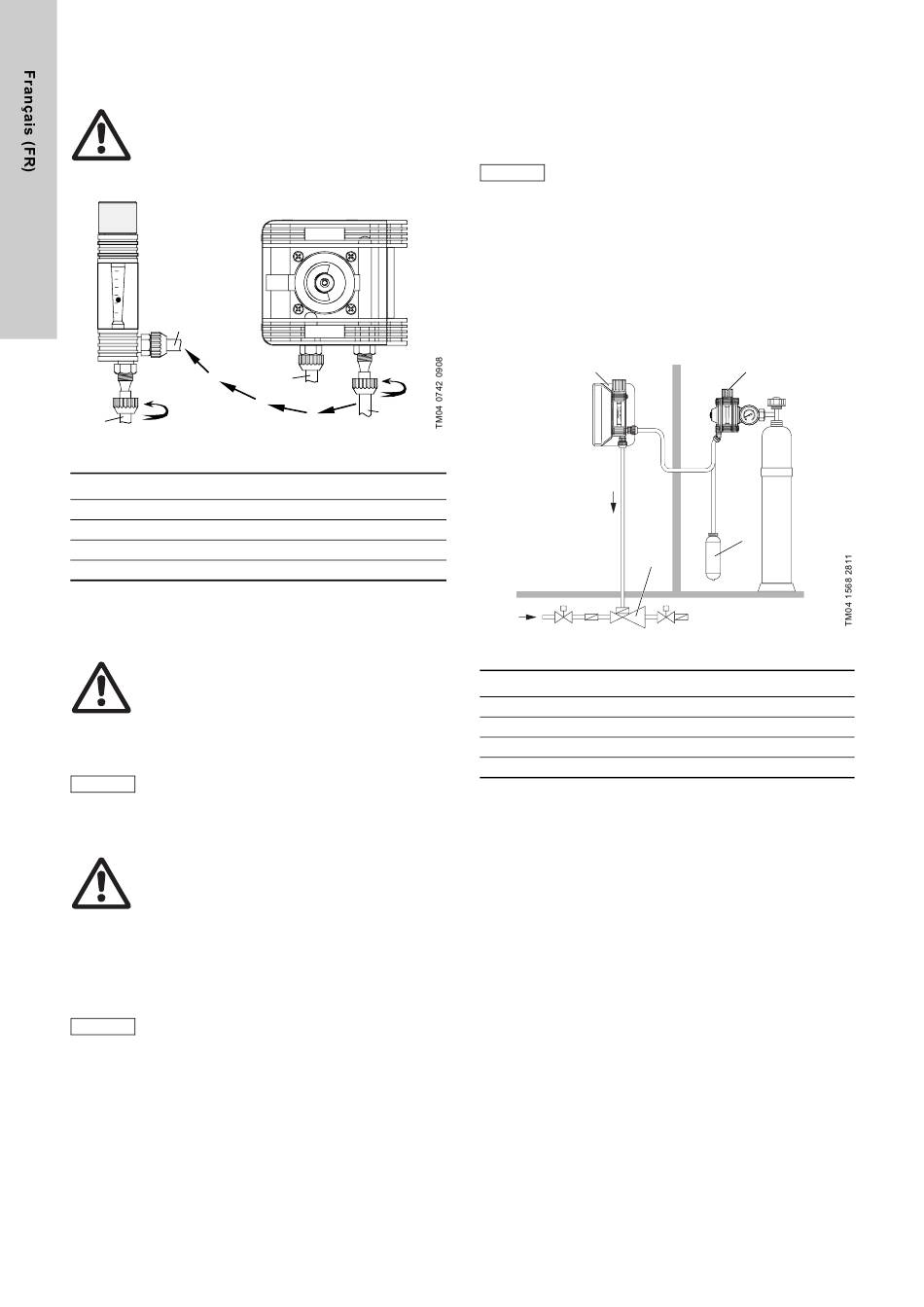

Fig. 11 Raccords
Pos. Description
1 Tuyauterie sous vide au régulateur de dosage
2 Tuyauterie sous pression au filtre d'absorption
3 Tuyauterie sous vide au prérégulateur
4 Tuyauterie sous vide à l'hydro-éjecteur
1. Bien fixer les conteneurs de chlore.
2. Nettoyer et sécher les raccords, si nécessaire.
3. Retirer le capuchon de la vanne du conteneur.
Avertissement
Remplacer les joints du raccord à chaque change-
ment de conteneur.
Installer le filtre au niveau du raccord.
4. Insérer le joint au niveau du raccord du prérégulateur.
– Remplacer le filtre au niveau du raccord, si nécessaire.
Ne pas aligner le dispositif en tournant le corps. Utili-
Précautions
ser une clé à fourche de 13 mm, si nécessaire.
5. Monter le régulateur sur le raccord du conteneur.
Avertissement
Diriger la tuyauterie sous pression vers le bas et
dans un filtre d'absorption adapté.
En cas d'utilisation d'un dispositif d'avertissement,
installer le capteur à une distance maxi de 10 cm en
dessous de l'orifice de sortie du filtre d'absorption.
6. Raccorder la tuyauterie sous pression (2) au filtre d'absorp-
tion.
Pour la sélection de la tuyauterie, voir paragraphe
5.1 Sélection de la tuyauterie sous
Serrer manuellement les écrous union des raccords
Précautions
sous vide. Ne pas utiliser d'outils. Danger de détério-
ration !
Les raccords sous vide doivent être propres et secs.
7. Raccorder la tuyauterie sous vide entre le prérégulateur (1) et
le régulateur de dosage (3).
8. Raccorder la tuyauterie sous vide entre le régulateur de
dosage (4) et l'hydro-éjecteur.
80
VGA-111
2
1
vide.

5.3 Raccordement du siphon (option)

S'assurer que la tension secteur indiquée sur la
plaque signalétique correspond à la tension utilisée
localement. Une tension incorrecte peut détériorer le
produit.
Les fils de signal doivent être blindés pour assurer
Précautions une compatibilité électromagnétique (CEM).
Le blindage doit être connecté à un PE ou à la terre
du côté de la contrepartie, par exemple un contrô-
leur.
Les fils de signal et les câbles d'alimentation doivent
être guidés dans plusieurs gaines électriques.
Connecter le câble d'alimentation du siphon et le manomètre à
contact en option au secteur. Connecter le manomètre à contact
au dispositif de mesure. Respecter la polarité.

5.4 Exemple d'installation

2
3
Fig. 12 Système de dosage avec un cylindre de chlore
Pos. Description
1 Prérégulateur VGA-111 (avec manomètre à contact)
2 Régulateur de dosage
3 Hydro-éjecteur
4 Filtre d'absorption
1
0 bar 16
4
