Sprawdzenie ciśnienia przyłączy (po zmianie zbiornika)
1. Otworzyć zawór na zbiorniku i natychmiast go zamknąć.
2. Otworzyć butelkę plastikową z wodą amoniakalną.
3. Lekko naciskać butlę, pompując, i wywołując unoszenie się do
góry mgły amoniakalnej. Powoli przesunąć otwartą butlę
z amoniakiem wzdłuż części przewodzących gaz.
4. Jeżeli tworzy się biała mgła, przyłącza ciśnieniowe są
nieszczelne.

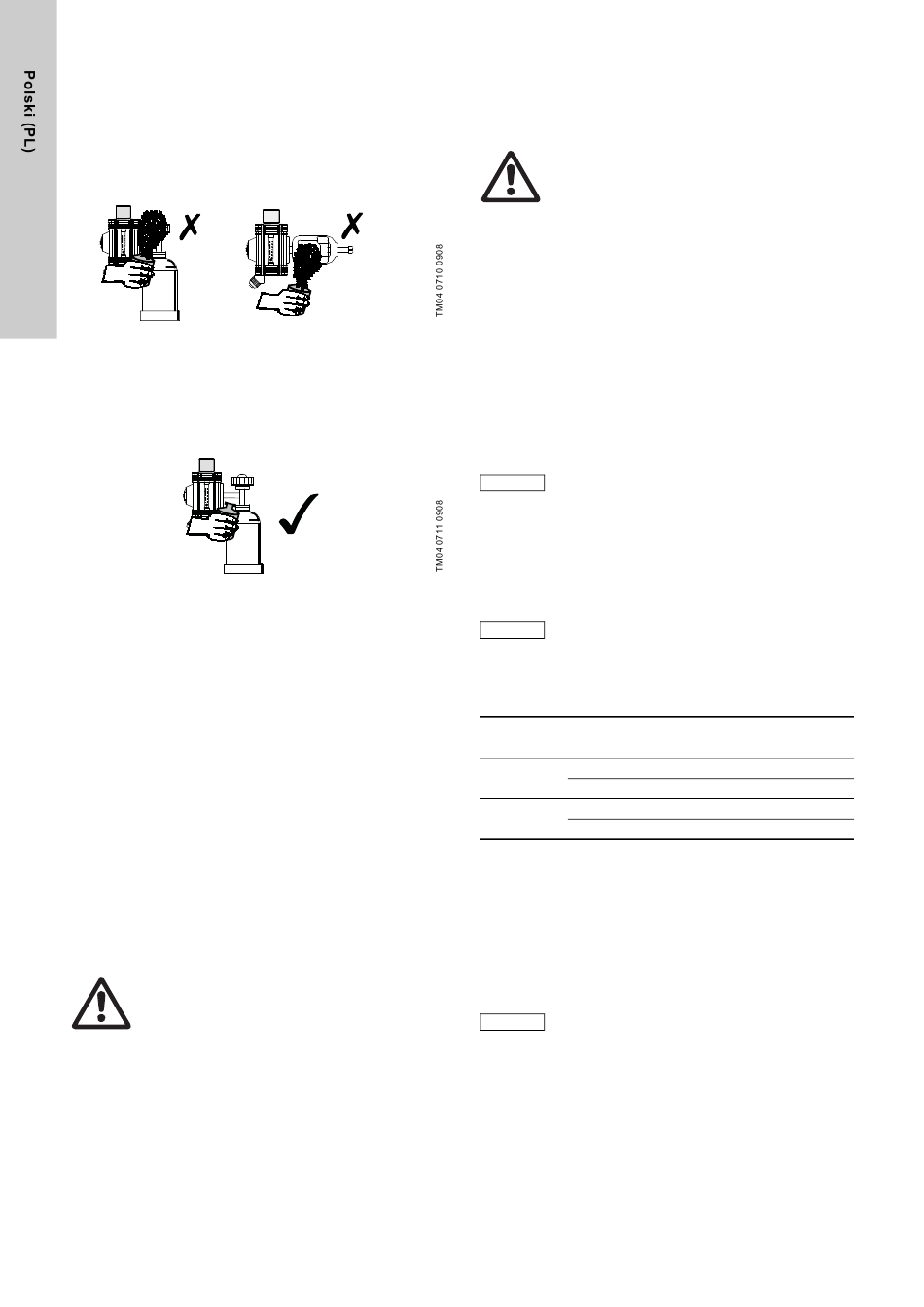

Rys. 15 Amoniak i chlor gazowy tworzą białą mgłę
5. Rozszczelnić instalację.
6. Zlikwidować nieszczelności.
7. Powtórzyć sprawdzenie szczelności.
8. Jeżeli nie tworzy się biała mgła, przyłącza ciśnieniowe są
szczelne.
Rys. 16 Przyłącza ciśnieniowe są szczelne
Sprawdzenie zaworu wlotowego
1. Odkręcić nakrętkę łączącą z przyłącza nadciśnieniowego
regulatora podciśnienia i zdjąć przewód nadciśnieniowy.
2. Zamknąć zawór wlotowy.
3. Otworzyć zawór na zbiorniku z chlorem gazowym.
4. Otworzyć butelkę plastikową z wodą amoniakalną.
5. Lekko naciskać butlę, pompując, i wywołując unoszenie się do
góry mgły amoniakalnej. Powoli przesunąć otwartą butlę
z amoniakiem wzdłuż części przewodzących gaz.
6. Jeżeli tworzy się biała mgła, zawór wlotowy jest nieszczelny.
7. Rozszczelnić instalację.
8. Sprawdzić i naprawić zawór wlotowy.
9. Powtórzyć sprawdzenie szczelności.
10. Jeżeli nie tworzy się biała mgła, zawór wlotowy jest szczelny.

6.2 Pobieranie chloru

6.2.1 Podłączenie zbiornika z chlorem
Zbiorniki z chlorem muszą być składowane przynajmniej przez
8 godzin w magazynie w celu przystosowania się do temperatury
otoczenia.
Ostrzeżenie
Zbiorniki z chlorem nie mogą mieć wyższej
temperatury od innych elementów instalacji.
Niebezpieczeństwo skraplania i wycieku chloru!
1. Obrócić butle z chlorem tak, aby przewód opadający
i wznoszący ułożone były pionowo (patrz onaczenia na butli).
2. Zabezpieczyć zbiorniki z chlorem przed przewróceniem
i toczeniem.
3. Osuszyć przewody i system pobierania przy pomocy suchego
azotu lub powietrza.
4. Do systemu nie może przedostać się żadne ciało obce.
5. Dostarczyć przyłącza ciśnieniowe z nowymi uszczelkami.
6. Podłączenie zbiornika z chlorem. W przypadku stosowania
beczek zwrócić uwagę, że dolny zawór jest normalnie
przeznaczony do pobierania ciekłego chloru.
7. Powoli otwierać zawór na zbiorniku.
114
6.2.2 Zawory pojemnika
Zawory zbiorników z chlorem obsługiwać tylko ręcznie bez
używania siły. Zamknąć zawory pełnych lub pustych zbiorników
chloru z nakrętkami zamkniętymi (oznaczenie chlor lub Cl
i uszczelkami.
Ostrzeżenie
Nie otwierać zaworów na zbiornikach przy użyciu
siły!
Zablokowane zawory
Zablokowane zawory można odkręcić owijając je zamoczonym
w ciepłej wodzie materiałem. Jeżeli nie jest możliwe odkręcenie
zaworów, zwrócić zbiornika do producenta.
• Nigdy nie używać otwartego ognia do podgrzewania zaworów!
• Nigdy nie używać kluczy maszynowych!
6.2.3 Sprawdzienie szczelności
Sprawdzić szczelność całego systemu przed uruchomieniem,
patrz rozdział 6.1 Sprawdzić szczelność.
6.2.4 Pobieranie chloru
Nie opróżniać całkowicie zbiorników z chlorem.
W zbiorniku musi być utrzymywane ciśnienie
cząstkowe ok. 2 bar w celu:
Uniemożliwienia przedostania się wilgoci, która
UWAGA
będzie przyczyną korozji.
Uniemożliwienia cofnięcia się zanieczyszczonego
chloru gazowego, który będzie przyczyną
zablokowania zaworu redukcji ciśnienia w okresach
dłuższej pracy.
Pobieranie chloru gazowego
Przy 15 °C można pobierać około 1 % zawartości
zbiornika na godzinę.
UWAGA
W przypadku pobierania większej ilości istnieje
ryzyko pojawienia się lodu na zbiornikach
i przewodach, co będzie przyczyną zakłóceń.
W tabeli podano maksymalne wartości w zależności od używanej
wielkości zbiornika.
Wielkość zbiornika
Zbiornik
[kg]
50
Butla
65
500
Beczka
1000
W przypadku większego zapotrzebowania na chlor do
przewodów rury rozgałęźnej można podłączyć kilka zbiorników
z chlorem o tej samej temperaturze.
Pobieranie chloru ciekłego
W systemach dozowania chloru gazowego chlor ciekły można
pobierać tylko z beczek. Należy podłączyć zawór na przewodzie
opadającym beczki i zastosować aparat wyparny.
6.2.5 Po zakończeniu pobierania
W celu uniemożliwienia przedostania się wilgoci,
UWAGA
która jest przyczyną korozji, należy po zakończeniu
pobierania zamknąć przewody łączące.
1. Jeżeli zbiornik został opróżniony do ciśnienia szczątkowego
2 bar należy zamknąć zawór zbiornika w celu uniemożliwienia
cofnięcia się zanieczyszczeń lub przedostania się wilgoci.
2. Odłączyć zbiornik od instalacji.
3. Zamontować nakrętkę zabezpieczającą na zaworze.
4. Zamocować kołpak ochronny.
)
2
Pobierana ilość [g\h]
maks. 500
maks. 650
maks. 5000
maks. 10000
