5.2 Připojení podtlakového regulátoru
Varování
Před připojením se ujistěte, že ventily všech
tlakových nádob s chlórem jsou uzavřeny.
Podtlakový regulátor musí být provozován
v provozním skladu s chlórem.
3
4

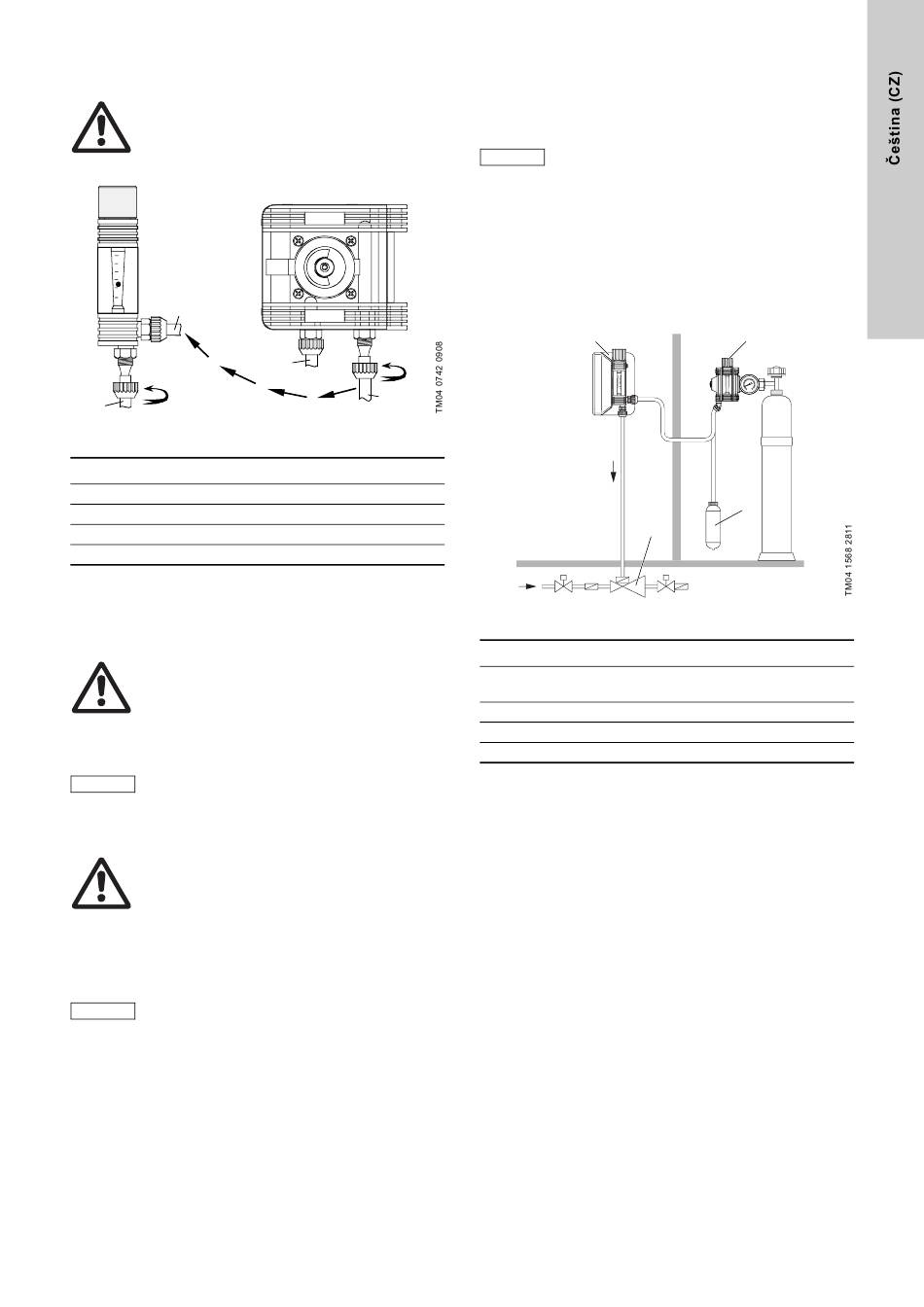

Obr. 11 Přípojky
Pol.
Popis
1
Podtlakové potrubí k dávkovacímu regulátoru
2
Přetlakové potrubí k adsorpčnímu filtru
3
Podtlakové potrubí z podtlakového regulátoru
4
Podtlakové potrubí ke vstřikovači
1. Poloha tlakových nádob s chlórem a ochrana proti jejich
převrácení nebo odvalení.
2. Vyčistěte a vysušte přípojky, je-li to nutné.
3. Odstraňte ochranný kryt z ventilu tlakové nádoby.
Varování
Vyměňte těsnění tlakové přípojky, při jakékoliv
změně tlakové nádoby.
Použijte filtr na tlakovou přípojku.
4. Vložte těsnění na tlakovou přípojku podtlakového regulátoru.
– Vyměňte filtr na tlakové přípojce, je-li to nutné.
Nepřipojujte zařízení otočením tělesa. Pokud je to
Pozor
nutné, použijte 13-mm vidlicový klíč.
5. Namontujte regulátor na přípojku tlakové nádoby.
Varování
Přetlakové potrubí veďte dolů do vhodného
adsorbčního filtru.
Pokud používáte zařízení pro varování před plynem,
nainstalujte snímač v maximální vzdálenosti 10 cm
pod výstupním otvorem adsorbčního filtru.
6. Připojte přetlakové potrubí (2) k adsorpčnímu filtru.
Pro výběr potrubí, viz část
potrubí.
Matice šroubení podtlakových přípojek utáhněte
Pozor
pouze rukou. Nepoužívejte žádné nástroje.
Nebezpečí poškození!
Podtlakové přípojky musí být čisté a suché.
7. Připojte podtlakové potrubí mezi podtlakový regulátor (1)
a dávkovací regulátor (3).
8. Připojte podtlakové potrubí mezi dávkovacím regulátorem (4)
a vstřikovačem.
VGA-111
2
1
5.1 Výběr podtlakových
5.3 Připojení separátoru kapaliny (volitelné)
Ujistěte se, že napájecí napětí uvedené na štítku
odpovídá místnímu napětí. Špatné napětí může vést
k poškození výrobku.
Signální vedení musí být chráněna, aby byla
Pozor
zajištěna elektromagnetická kompatibilita (EMC).
Stínění musí být připojeno k PE nebo zemi na straně
protikusu, např. k regulátoru.
Signál vedení a síťové kabely musí být vedeny
v různých kabelových kanálech.
Připojte síťový kabel separátoru kapaliny a volitelný kontaktní
tlakový manometr se sítí. Připojte kontaktní manometr
s vyhodnocovacím zařízením. Dbejte na správnou polaritu.
5.4 Příklad instalace
2
3
Obr. 12 Dávkovací systém s jednou láhví chlóru
Pol.
Popis
Podtlakový regulátor VGA-111 (s kontaktním tlakovým
1
manometrem)
2
Dávkovací regulátor
3
Vstřikovač
4
Adsopční filtr
1
0
bar 16
4
31
