5.2 Conectarea regulatorului în vid
Avertizare
Înainte de conectare, asigurați-vă că vanele de la
toate containerele cu clor sunt închise.
Regulatorul în vid trebuie să funcționeze în camera
de clorare.
3
4

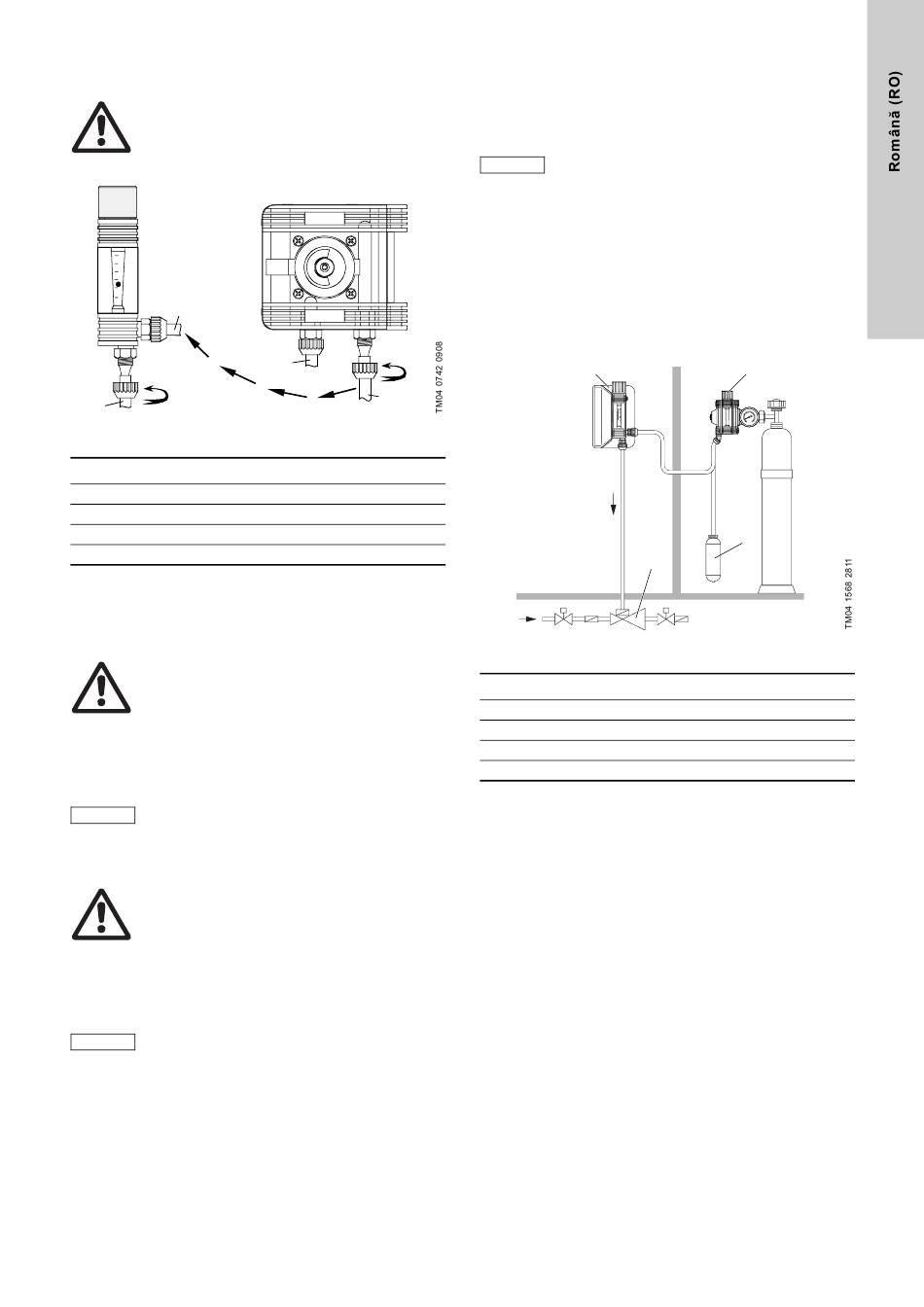

Fig. 11 Conexiuni
Poz. Descriere
1 Linia de vid a regulatorului de dozare
2 Linia de suprapresiune a filtrului de absorbție
3 Linia în vid de la regulatorul în vid
4 Linia de vid a injectorului
1. Poziționați containerele cu clor și protejați-le de răsturnare
sau rostogolire.
2. Curățați și uscați conexiunile, dacă este necesar.
3. Îndepărtați capacul protector de pe vana containerului.
Avertizare
Îndepărtați garniturile conexiunii sub presiune la
orice schimbare a containerului.
Folosiți filtrul la conexiunea sub presiune.
4. Inserați garnitura la conexiunea sub presiune a regulatorului
în vid.
– Înlocuiți filtrul la conexiunea sub presiune, dacă este
necesar.
Nu aliniați aparatul prin răsturnarea carcasei. Dacă
Atenţie
este necesar, fixați-l cu 13 mm cu o cheie fixă.
5. Montați regulatorul în conexiunea containerului.
Avertizare
Conduceți linia de suprapresiune în jos și în filtrul de
absorbție potrivit.
Dacă se folosește un aparat de avertizare gaz,
instalați senzorul la o distanță maximă de 10 cm mai
jos de gaura de ieșire a filtrului de absorbție.
6. Conectați linia de suprapresiune (2) la la filtrul de absorbție.
Pentru selecția liniilor, vezi secțiunea
liniilor în vid .
Numai strângeți piulițele olandeze a conexiunilor în
Atenţie
vid cu mâna. Nu folosiţi unelte. Pericol de
deteriorare!
Conexiunile în vid trebuie să fie curate și uscate.
7. Conectați linia în vid dintre regulatorul în vid (1) și regulatorul
de dozare (3).
8. Conectați linia în vid dintre regulatorul de dozare (4) și
injector.
VGA-111
2
1
5.1 Selecția
5.3 Conectați separatorul de picături (opțiune)
Asigurați-vă că tensiunea indicată pe plăcuța de
identificare corespunde cu tensiunea locală.
Tensiunea greșită poate duce la defectarea
produsului.
Liniile de semnal trebuie să fie ecranate pentru a
Atenţie
asigura compatibilitatea electromagnetică (EMC).
Protecția trebuie să fie conectată la PE sau pământ
pe partea echivalentă, cum ar fi un controller.
Liniile de semnal și cablurile principale trebuie să fie
ghidate în canale diferite de cablu.
Conectați cablul principal la separatorul cu picurare și opțional
puneți în contact manometru cu partea principală. Conectați
manometrul de contact cu aparatul de evaluare. Observați
polaritatea.

5.4 Exemplu de instalare

2
3
Fig. 12 Sistem de dozare cu un cilindru cu clor
Poz. Descriere
1 Regulator în vid VGA-111 (cu manometru de contact)
2 Regulator dozare
3 Injector
4 Filtru de absorbție
1
0 bar 16
4
