4. Устройство и принцип действия
4.1 Описание устройства
2

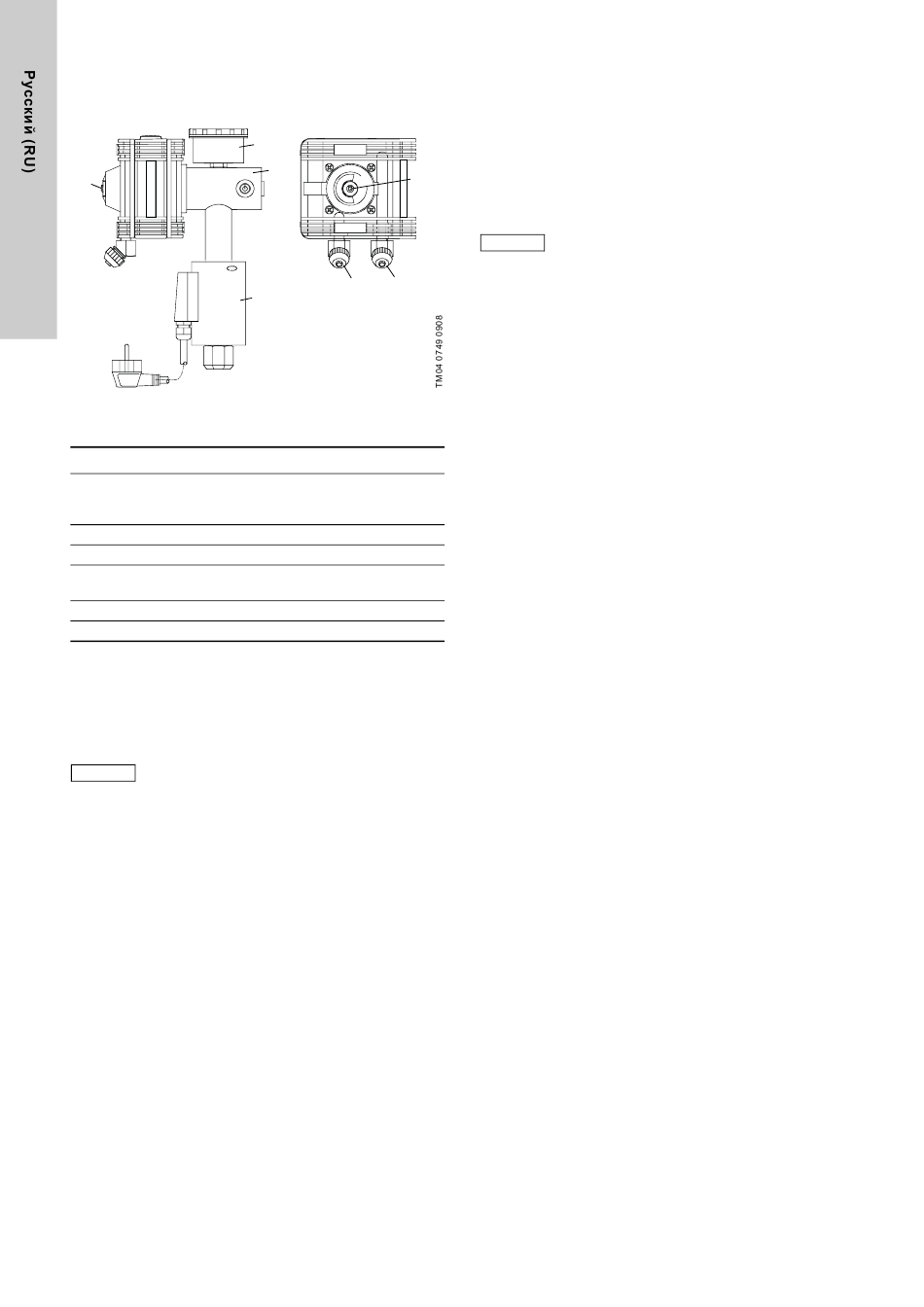

Рис. 9 Вакуумный регулятор с фильтром-ловушкой
жидкого хлора
Поз. Наименование
Впускной клапан с напорным патрубком для
1 подключения вакуумного регулятора VGA-111 к
контейнеру с хлором
2 Индикация опорожнения: красная отметка
3 Штуцер для вакуумной линии (к дозатору)
Штуцер сброса избыточного давления на
4
адсорбционный сосуд или нейтрализацию
5 Манометр (опция)
6 Фильтр-ловушка жидкого хлора (опция)
4.1.1 Индикация опорожнения
Красная отметка (6) на вакуумном регуляторе является
индикацией опорожнения. Указывает на то, что остаточное
давление в контейнере с хлором слишком низкое, или что
клапан контейнера закрыт. При достаточном количестве
хлора видна зелёная отметка.
Индикация опорожнения работает только, когда
Указание
регулятор находится в действии.
При опорожнении контейнера сохраняется остаточное
давление около 2 бар. Контейнер опорожняется не
полностью. Таким образом исключается коррозия или
загрязнение в результате попадания влаги при замене
контейнера.
4.1.2 Манометр
Манометр показывает давление газа на впускном клапане
(допустимое давление). В качестве дополнительной опции
манометр может иметь предельный контакт для установки
минимально допустимого давления, например,
для осуществления контроля из помещения пульта
управления.
4.1.3 Фильтр-ловушка жидкого хлора
Фильтр-ловушка предотвращает попадание разжиженного
газа в вакуумный регулятор. Температура автоматически
настроена на примерно 60 °C.
174
5
1
2
3
4
6
4.2 Принцип работы
4.2.1 Вакуумный регулятор
Вакуумный регулятор представляет собой редукционный
клапан, предназначенный для снижения избыточного
давления со стороны контейнера с хлором до отрицательного
давления на вакуумной стороне. Клапан вакуумного
регулятора открывается, если после включения инжектора
образуется достаточный уровень вакуума на выходной
стороне.
Регулятор является пассивным элементом.
Указание
Расход дозирования должен регулироваться на
других компонентах системы.
Вакуумный регулятор включает в себя следующие защитные
компоненты.
• Предохранительный клапан: В случае загрязнения
впускного клапана регулятора предохранительный клапан
откроется. Газ улетучивается через линию избыточного
давления в адсорбционный сосуд. Если фильтр забит,
газовый датчик подает сигнал.
• В случае потери вакуума на стороне отрицательного
давления клапан в регуляторе закрывается, и поток
газообразного хлора прекращается.
• Фильтр-ловушка жидкого хлора (опция): Фильтр-ловушка
может быть установлен вверх по потоку для
предотвращения попадания жидкого хлора в регулятор.
