4.2.2 Sistem de dozare în vid a clorului gazos

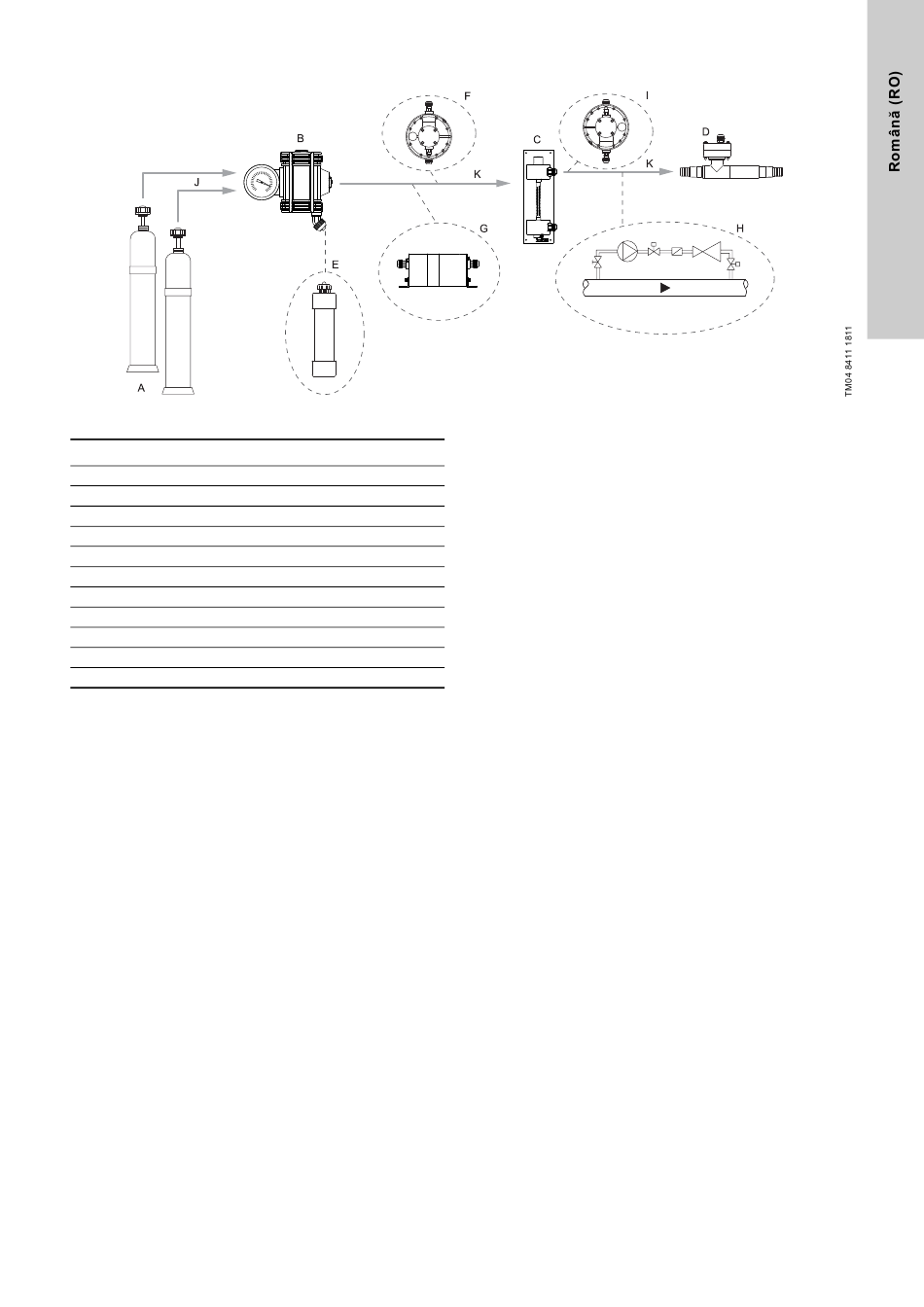

Fig. 10 Principiul sistemului de dozare în vid a clorului gazos
Poz. Descriere
A Cilindru clor
B Regulator în vid
C Regulator dozare
D Injector
E Filtru de absorbție (opțional)
F Vană de siguranță (opțional)
G Aparat de comutare (opțional)
H Aparat de apă (opțional)
I Regulator de presiune diferențială (opțional)
J Linie de presiune clor gazos
K Linie de vid clor gazos
Funcționarea sistemului de dozare în vid a clorului gazos
Manevrarea, transportul și depozitarea clorului pentru dezinfecția
apei de băut și pentru piscine sunt o provocare pentru ingineri.
Aceste este motivul pentru care principiul în vid a fost folosit în
sistemele de dozare pentru un timp mai îndelungat.
Presiunea clorului gazos este redusă în vid.
Această metodă previne scăparile de clor gazos. În eventualitatea
unei explozii la conducte clorul gazos nu poate ieși, numai aerul
ambiental este afectat.
Sistemele de dozare a clorului gazos în vid sunt formate din trei
componente principale.
Regulator în vid (B)
Regulatorul în vid este o vană de reducere a presiunii, care reduce
suprapresiunea de la partea rezervorului de clor la presiunea
negativă din partea de vid. Vana de la regulatorul în vid se
deschide, când vidul întărește la partea de ieșire. Regulatoarele în
vid cu manometru și separator picurări sunt disponibile pentru o
mai mare siguranță.
Regulator dozare (C)
Debitul de volum al clorului gazos este ajustat cu regulatorul de
dozare. Acest lucru poate fi făcut manual sau automat prin
controlul motorului.
Injector (D)
Injectoarele au sarcina de a aduce clorul gazos în debitul de apă.
Ele funcționează în conformitate cu principiul pompelor jet de
apă. Corpul injectorului conține o duză cu un difuzor succesional.
Între duză și difuzor există o breșă circulară îngustă unde clorul
gazos este aspirat din linia de dozare prin capul injectorului.
Clapeta unisens cu membrană la capătul liniei în vid previne
intrarea apei în linia în vid.
Regulator de presiune diferențială (I)
Reglează diferența de presiune înainte și după vana de debit la
o valoare constantă. Debitul de dozare ajustat rămâne constant
când injectorul în vid variază.
