4. Образование белого тумана свидетельствует о наличии
утечки в месте соединения.

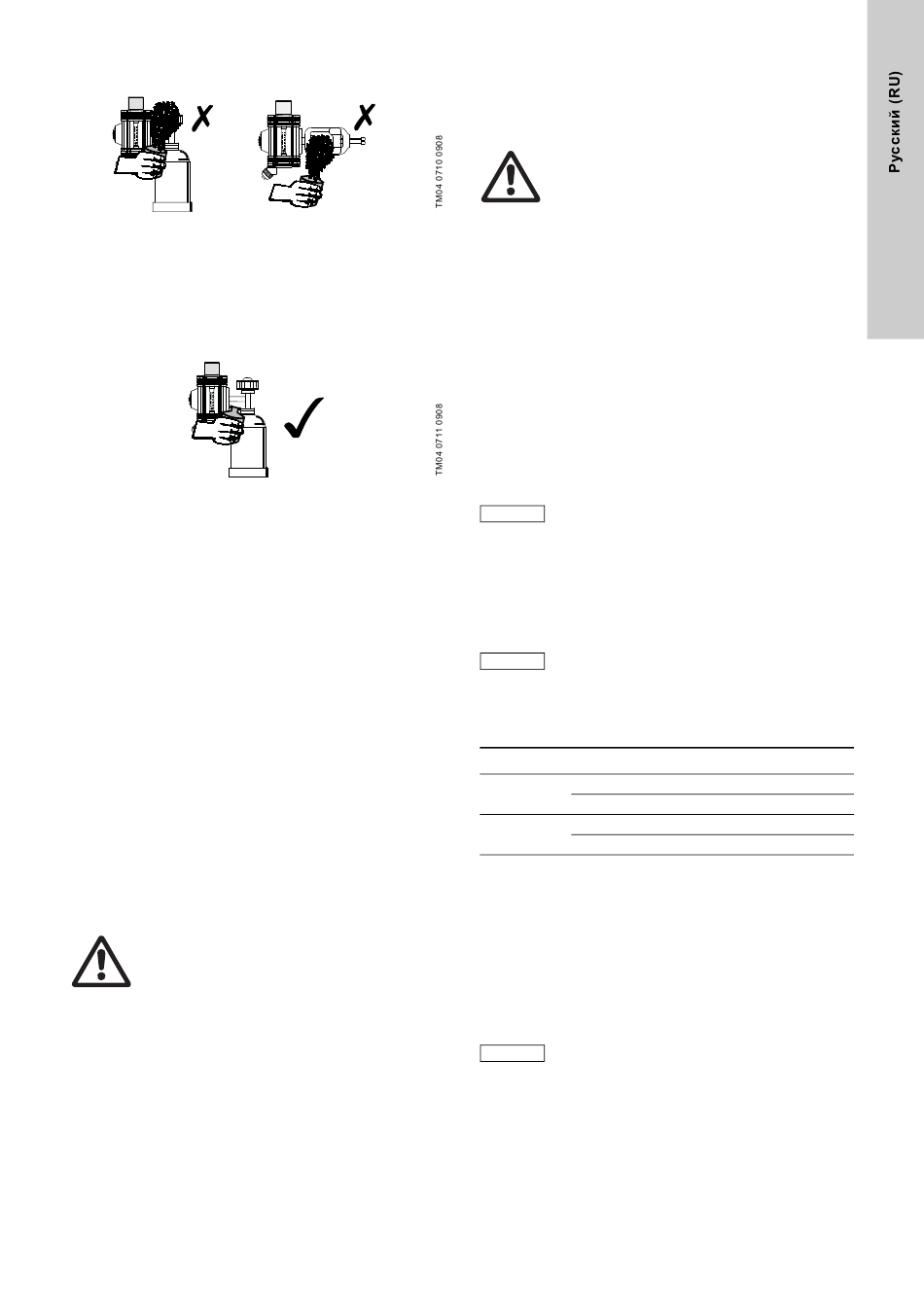

Рис. 14 Аммиак + газообразный хлор -> образование
белого тумана
5. Сбросить давление в системе.
6. Устранить утечку.
7. Повторить проверку на герметичность.
8. Если белый туман не образуется, напорный штуцер
герметичен.
Рис. 15 Напорный штуцер герметичен
Проверка впускного клапана
1. Открутить соединительную гайку штуцера избыточного
давления вакуумного регулятора и отсоединить линию
избыточного давления.
2. Закрыть впускной клапан.
3. Открыть клапан контейнера с хлором.
4. Открыть пластиковую бутылку с водным раствором аммиака.
5. Слегка сжать бутылку, чтобы выпустить пары аммиака.
Медленно пронести открытую бутылку с аммиаком вдоль
всех компонентов, внутри которых находится газ.
6. Образование белого тумана указывает на нарушение
герметичности впускного клапана.
7. Сбросить давление в системе.
8. Проверить впускной клапан и устранить неполадку.
9. Повторить проверку на герметичность.
10. Если белый туман не образуется, впускной клапан
герметичен.
6.2 Отбор хлора
6.2.1 Подключение контейнера с хлором
Баллоны и контейнеры с хлором должны простоять не менее
8 часов в помещении склада хлора для адаптации
содержимого к температуре окружающей среды.
Внимание
Температура сосудов с хлором не должна
превышать температуру других компонентов
установки. Опасность разжижения и выбросов
хлора!
1. Установить контейнеры с хлором в положение, при
котором сифоны, сообщающиеся с жидкой и газообразной
фазой контейнера, находятся в вертикальном положении
(соблюдайте маркировку на контейнере).
2. Исключить возможность опрокидывания или отката
контейнеров.
3. Продуть трубопроводы и систему отбора сухим азотом
или сухим воздухом.
4. Не допускать попадания посторонних веществ.
5. Установить на подсоединяемой линии новые уплотнения.
6. Подсоединить контейнер с хлором. При использовании
контейнеров необходимо учитывать, что нижний клапан,
как правило, предназначен для отбора жидкого хлора.
7. Медленно открыть клапан контейнера.
6.2.2 Клапаны контейнера
Открывать и закрывать клапаны на контейнерах с хлором
только вручную без чрезмерного усилия. Закрыть клапаны
полных или пустых контейнеров с хлором с помощью
запорной гайки (с маркировкой хлор или Cl
Внимание
Запрещается открывать клапаны контейнеров с
применением силы!
Тугие клапаны
Туго открывающийся клапан отвинчивается путём обмотки его
тряпкой, намоченной тёплой водой. При невозможности
открыть клапан таким способом следует вернуть контейнер
на завод-изготовитель.
• Запрещается использовать открытое пламя для нагрева
клапана!
• Запрещается использовать удлинённый гаечный ключ!
6.2.3 Проверка герметичности
Перед запуском проверьте всю установку на герметичность,
см. раздел 6.1 Проверка герметичности.
6.2.4 Отбор хлора
Запрещено полностью опорожнять контейнеры с
жидким хлором.
В контейнере должно сохраняться остаточное
давление около 2 бар:
Внимание
чтобы исключить попадание влажности, которая
вызовет коррозию;
чтобы исключить выход загрязняющих веществ,
содержащих хлор, что может привести в конечном
итоге к закупорке редукционного клапана.
Отбор газообразного хлора
За час при 15 °C допускается отбирать примерно
1 % газообразного хлора.
Внимание
При повышении количества забираемого
вещества существует опасность обмерзания
контейнера и трубопровода.
В таблице приводится максимальный расход в зависимости
от размера используемого контейнера.
Сосуд Вместимость сосуда, кг
50
Баллон
65
500
Контейнер
1000
В случае когда требуется большой расход хлора, необходимо
подключить к коллектору несколько баллонов или
контейнеров с хлором, имеющих одинаковую температуру.
Отбор жидкого хлора
В системах дозирования газообразного хлора отбор жидкого
хлора возможен только из контейнеров. Необходимо обеспечить
подключение клапана на сифоне для отбора хлора и
использовать испаритель.
6.2.5 После завершения отбора хлора
Для исключения попадания влажности,
Внимание
вызывающей коррозию, закрыть соединительные
линии сразу после отбора хлора.
1. При опорожнении контейнера до остаточного давления
2 бар, необходимо закрыть клапан контейнера,
чтобы исключить выход загрязняющих веществ или
попадание влажности.
2. Отсоединить контейнер от установки.
3. Навинтить защитную гайку на вентиль.
4. Установить защитный колпак.
) и прокладки.
2
Расход, г/ч
макс. 500
макс. 650
макс. 5000
макс. 10000
