5.2 Vakum regülatörünün bağlanması
Uyarı
Bağlantıyı yapmadan önce klor varillerinin valflerinin
kapalı olduğundan emin olun.
Vakum regülatörü klor odasında çalıştırılmalıdır.
3
4

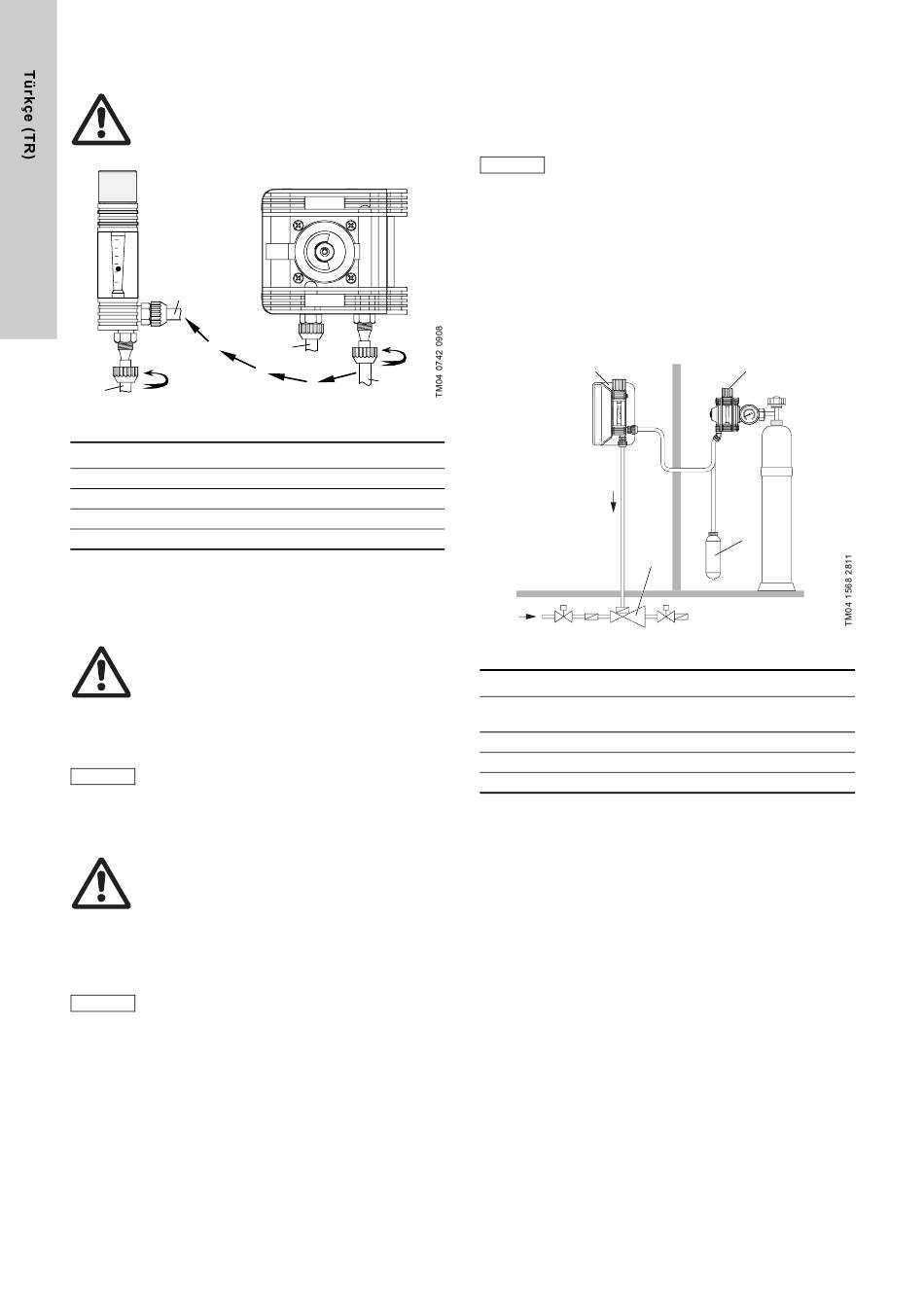

Şekil 12 Bağlantılar
Konum Açıklama
1 Dozaj regülatörüne giden vakum hattı
2 Emiş filtresine giden yüksek basınç hattı
3 Vakum regülatöründen gelen vakum hattı
4 Enjektöre giden vakum hattı
1. Klor varillerini, ters dönmeyecek veya yuvarlanmayacak
şekilde yerleştirin.
2. Gerekiyorsa bağlantıları temizleyin ve kurutun.
3. Varil valfinin koruyucu kapağını çıkarın.
Uyarı
Yapılan her varil değişikliğinde basınç bağlantısının
contalarını değiştirin.
Basınç bağlantısı için filtre kullanın.
4. Vakum regülatörünün basınç bağlantısına conta takın.
– Gerekiyorsa, basınç bağlantısındaki filtreyi değiştirin.
Cihazın hizalamasını yaparken gövdeyi
İkaz
çevirmemeye dikkat edin. Gerekiyorsa, 13 mm'lik bir
çatal anahtar ile kaldırın.
5. Regülatörü varil bağlantısına monte edin.
Uyarı
Yüksek basınç hattını aşağı tarafa ve uygun bir emiş
filtresinin içine gelecek şekilde düzenleyin.
Herhangi bir gaz uyarıcı cihazı kullanılıyorsa, sensör
emiş filtresinin çıkış deliğinin altından itibaren
maksimum 10 cm'lik bir uzaklığa takılır.
6. Yüksek basınç hattını (2) emiş filtresine bağlayın.
Hatların seçimiyle ilgili bakınız, bölüm
hatlarının seçilmesi.
İkaz
Vakum bağlantılarının somunlarını yalnızca elle
sıkın. Herhangi bir alet kullanmayın. Hasar tehlikesi!
Vakum bağlantıları temiz ve kuru olmalıdır.
7. Vakum regülatörü (1) ve dozaj regülatörü (3) arasındaki
vakum hattını bağlayın.
8. Dozaj regülatörü (4) ve enjektör arasındaki vakum hattını
bağlayın.
210
VGA-111
2
1
5.1 Vakum
5.3 Sıvı kapanının bağlanması (opsiyonel)
Ürünün bilgi etiketinde belirtilen ana şebeke
voltajının bölgenizdeki voltajla uyumlu olduğundan
emin olun. Hatalı voltaj, üründe hasarlara neden
olabilir.
Elektromanyetik uyumluluğu (EMC) sağlamak için
İkaz
sinyal hatlarına koruyucu bir malzeme geçirilmelidir.
Koruyucu malzeme, PE'ye veya kontrolörün
bulunduğu taraftaki zemine bağlanmalıdır.
Sinyal hatları ve ana kablolar farklı kablo kanallarına
yöneltilmelidir.
Sıvı kapanının ana kabloları ile opsiyonel kontak basınçölçer
arasındaki bağlantı ana şebekeden geçmelidir.
Kontak basınçölçeri ölçüm cihazı kullanarak bağlayın.
Kutup durumunu takip edin.
5.4 Kurulum örneği
2
3
Şekil 13 Bir adet klor silindir bulunduran dozaj sistemi
Konum Açıklama
VGA-111 vakum regülatörü (kontak basınçölçerle
1
birlikte)
2 Dozaj regülatörü
3 Enjektör
4 Emiş filtresi
1
0 bar 16
4
