4. Dizajn i funkcija

4.1 Opis uređaja
2

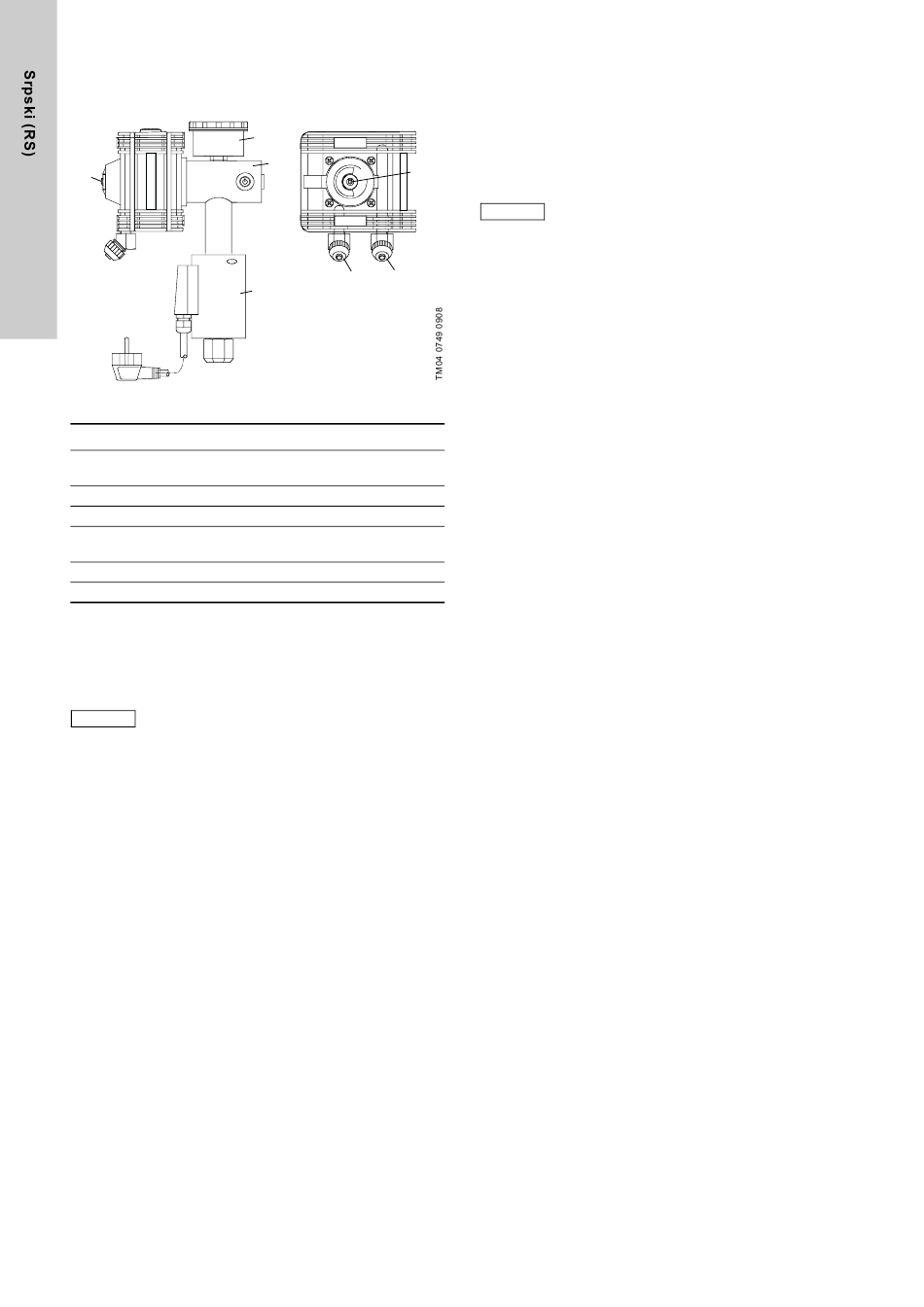

Slika 9 Regualtor vakuma sa kolektorom za tečnost
Poz. Opis
Ulazni ventil sa priključkom pritiska za povezivanje
1
VGA-111 vakum regulatora na rezervoar hlora
2 Indikacija za prazno: crveni znak
3 Priključak za vakumski vod (na dozirni regulator)
Priključak za vod pod velikim pritiskom (na absorbujući
4
filter)
5 Manometar (opcija)
6 Kolektor za tečnost (opcija)
4.1.1 Indikacija za prazno
Crveni znak (6) na vakumskom regulatoru je indikacija za prazno.
On pokazje da je preostali pritisak u rezervoaru hlora previše
nizak ili da je ventil rezervoara hlora zatvoren. Kada je količina
hlora dovoljna, vidljiv je zeleni znak.
Indikacija za prazno funkcioniše samo kada regulator
Savet
radi.
Kada je rezervoar prazan, preostali pritisk ostaje oko 2 bara.
Rezervoar nije potpuno ispražnjen. Korozija i prljanje
prouzrokovani prodiranjem vlage u rezervoar je ovim sprečena.
4.1.2 Manometar
Manometar pokazuje pritisak gasa u ulaznom ventilu (ulazni
pritisak). Manometar je opciono dostupan sa ograničavajućim
priključkom za podešavanje minimalnog ulaznog pritiska,
npr. za praćenje iz kontrolne prostorije.
4.1.3 Kolektor za tečnost
Kolektor za tečnost sprečava da ulazni gas prodre u vakumski
regulator. Temperatura se automatski podešava na oko 60 °C.
158
5
1
2
3
4
6

4.2 Princip rada

4.2.1 Vakum regulator
Vakum regulator je ventil koji smanjuje pritisak, koji smanjuje
preveliki pritisak na strani rezervoara hlora do negativnog pritiska
na strani vakuma. Ventil se na vakumregulatoru otvara kada se
nakon uključivanja na injektoru postigne dovoljan vakum na
spoljnoj strani.
Regulator je pasivan.
Savet
Regulacija količine doziranja treba da se odredi na
drugim delovima sistema.
Vakum regulator uključuje sledeće sigurnosne delove.
• Sigurnosni ventil: Ako je gasni ulazni ventil regulatora
zaprljan, sigurnosni ventil se otvara. Gas curi kroz vod pod
velikim pritiskom u absorbujući filter. Ako je filter pun, gasni
senzor uključuje alarm.
• Ako vakum na strani negativnog pritiska padne, ventil se na
regulatoru zatvori i protok gasnog hlora se zaustavlja.
• Kolektor za tečnost (opcija): Trap za tečnost može da se
postavi na gore kako bi se sprečio prodor tečnog hlora u
regulator.
