4. Concepção e função
4.1 Descrição do dispositivo
2

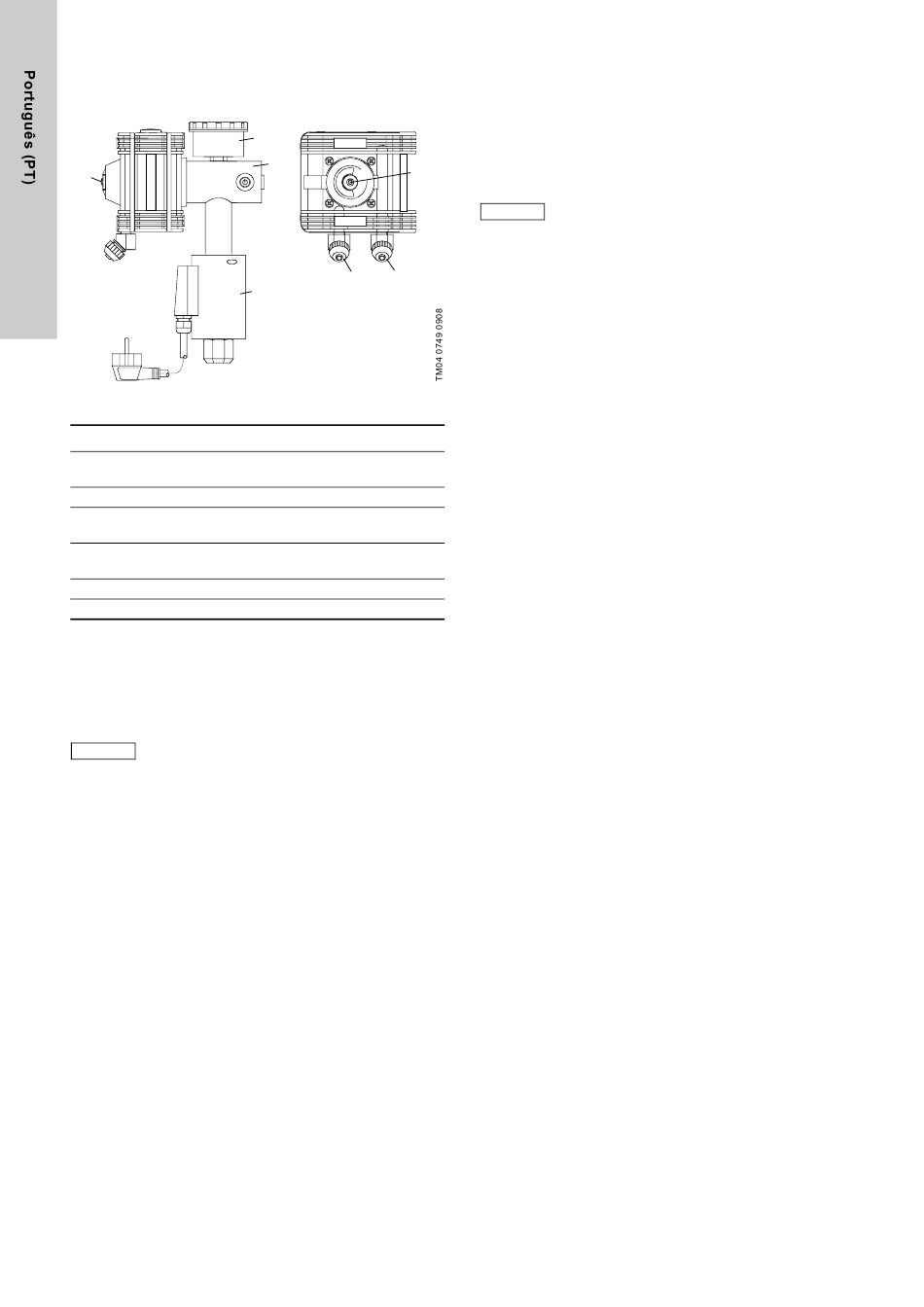

Fig. 9 Regulador de vácuo com sifão
Pos. Descrição
Válvula de aspiração com ligação de pressão para ligar o
1
regulador de vácuo VGA-111 ao recipiente de cloro
2 Indicação de vazio: marca vermelha
Ligação para tubagem de vácuo (para o regulador do
3
doseamento)
Ligação para tubagem de sobrepressão (para o filtro de
4
adsorção)
5 Manómetro (opção)
6 Sifão (opção)
4.1.1 Indicação de vazio
A marca vermelha (6) no regulador de vácuo é a indicação de
vazio. Indica que a pressão residual no recipiente de cloro se
encontra demasiado baixa ou que a válvula do recipiente de cloro
está fechada. Quando a quantidade de cloro é suficiente,
a marca verde encontra-se visível.
A indicação de vazio funciona apenas quando o
Nota
regulador está em funcionamento.
Quando o recipiente se encontra vazio, permanece uma pressão
residual de aproximadamente 2 bar. O recipiente não se encontra
totalmente drenado. Desta forma, é possível prevenir a corrosão
e a sujidade provocadas pela entrada de humidade em caso de
substituição do recipiente.
4.1.2 Manómetro
O manómetro indica a pressão de gás na válvula de aspiração
(pressão de entrada). O manómetro está disponível opcional-
mente com um contacto de limite para a configuração de uma
pressão mínima de entrada, por exemplo, para monitorizar uma
sala de controlo.
4.1.3 Sifão
O sifão impede a entrada do gás liquefeito no regulador de
vácuo. A temperatura é ajustada automaticamente para aproxi-
madamente 60 °C.
126
5
1
2
3
4
6
4.2 Princípio de funcionamento
4.2.1 Regulador de vácuo
O regulador de vácuo consiste numa válvula de redução de pres-
são que reduz a sobrepressão do lado do depósito de cloro para
a pressão negativa no lado do vácuo. Após a ligação do injector,
se existir vácuo acumulado no lado da descarga, a válvula do
regulador de vácuo abre-se.
O regulador é passivo.
Nota
É necessário efectuar a regulação da quantidade de
doseamento nos outros componentes do sistema.
O regulador de vácuo inclui os seguintes componentes de segu-
rança.
• Válvula de descompressão de segurança: Se a válvula de
aspiração de gás do regulador apresentar sujidade, a válvula
de descompressão de segurança abre-se. O gás sai através
da tubagem de sobrepressão para o filtro de adsorção. Se o
filtro estiver cheio, o sensor de gás acciona um alarme.
• Se o vácuo no lado da pressão negativa diminuir, a válvula do
regulador fecha-se e o caudal do gás de cloro pára.
• Sifão (opção): Um sifão pode ser instalado a montante para
impedir a entrada do cloro líquido no regulador.
