4.2.2 Вакуумная система дозирования газообразного хлора

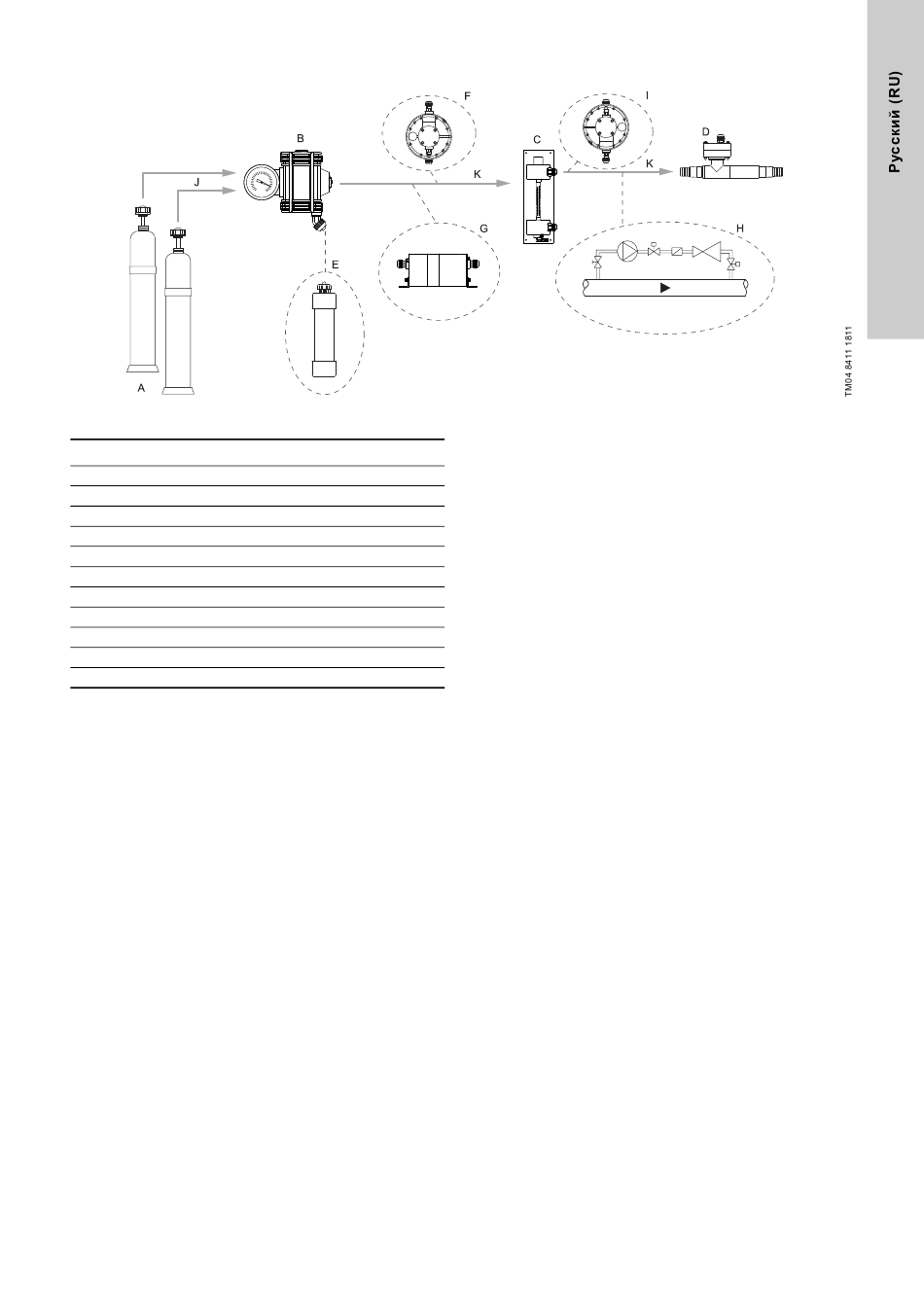

Рис. 10 Принцип работы вакуумной системы дозирования газообразного хлора
Поз. Наименование
A Баллон с хлором
B Вакуумный регулятор
C Дозатор
D Инжектор
E Адсорбционный сосуд (опция)
F Предохранительный клапан (опция)
G Вакуумный переключатель (опция)
H Узел подготовки хлорной воды (опция)
I Регулятор перепада давления (опция)
J Напорная линия газообразного хлора
K Вакуумная линия газообразного хлора
Функционирование вакуумной системы дозирования
газообразного хлора
Обращение, транспортировка и хранение хлора,
предназначенного для дезинфекции питьевой воды и воды
для плавательных бассейнов, представляют собой
определённые трудности при проектировании систем.
Именно по этой причине в системах дозирования уже давно
применяется вакуумный принцип. В основе данного принципа
лежит снижение давления газообразного хлора до вакуума.
Данный метод исключает возможность утечки газообразного
хлора. В случае разрыва трубопровода невозможно
улетучивание газообразного хлора, происходит только
всасывание окружающего воздуха.
Вакуумные системы дозирования газообразного хлора
состоят из трёх основных компонентов.
Вакуумный регулятор (В)
Вакуумный регулятор представляет собой редукционный
клапан, предназначенный для снижения избыточного
давления со стороны резервуара с хлором до отрицательного
давления на вакуумной стороне. Клапан открывается при
наличии достаточного уровня вакуума на выходной стороне.
Для обеспечения большей надёжности имеются вакуумные
регуляторы с манометром и фильтром-ловушкой жидкого
хлора.
Дозатор (С)
Объёмный расход газообразного хлора регулируется с
помощью дозатора. Это можно сделать вручную или
автоматически через блок управления двигателем.
Инжектор (D)
Инжекторы предназначены для ввода газообразного хлора в
поток воды. Они работают по принципу водоструйных
насосов. Корпус инжектора имеет сопло с последовательным
диффузором.
Между соплом и диффузором имеется узкий кольцевой зазор,
в который через головку инжектора хлоргаз всасывается из
линии дозирования. Мембранный запорный клапан,
установленный в конце вакуумной линии, предотвращает
попадание воды в вакуумную линию.
Регулятор перепада давления (I)
Регулирует разность давлений до и после регулятора
расхода, устанавливая постоянный уровень.
Установленный расход дозирования остается постоянным
даже при изменениях в работе вакуумного инжектора.
