Kontrola tlakové přípojky (po změně tlakové nádoby
s chlórem)
1. Otevřete ventil tlakové nádoby a ihned jej uzavřete.
2. Otevřete pružnou plastovou láhev naplněnou čpavkovou vodou.
3. Lehce stiskněte lahvičku čerpacím způsobem, který umožňuje
zvednutí čpavkové mlhy. Pomalu projděte s otevřenou
čpavkovou lahvičkou po částech vedoucích plyn.
4. Pokud se tvoří bílá mlha, je tlakové spojení netěsné.

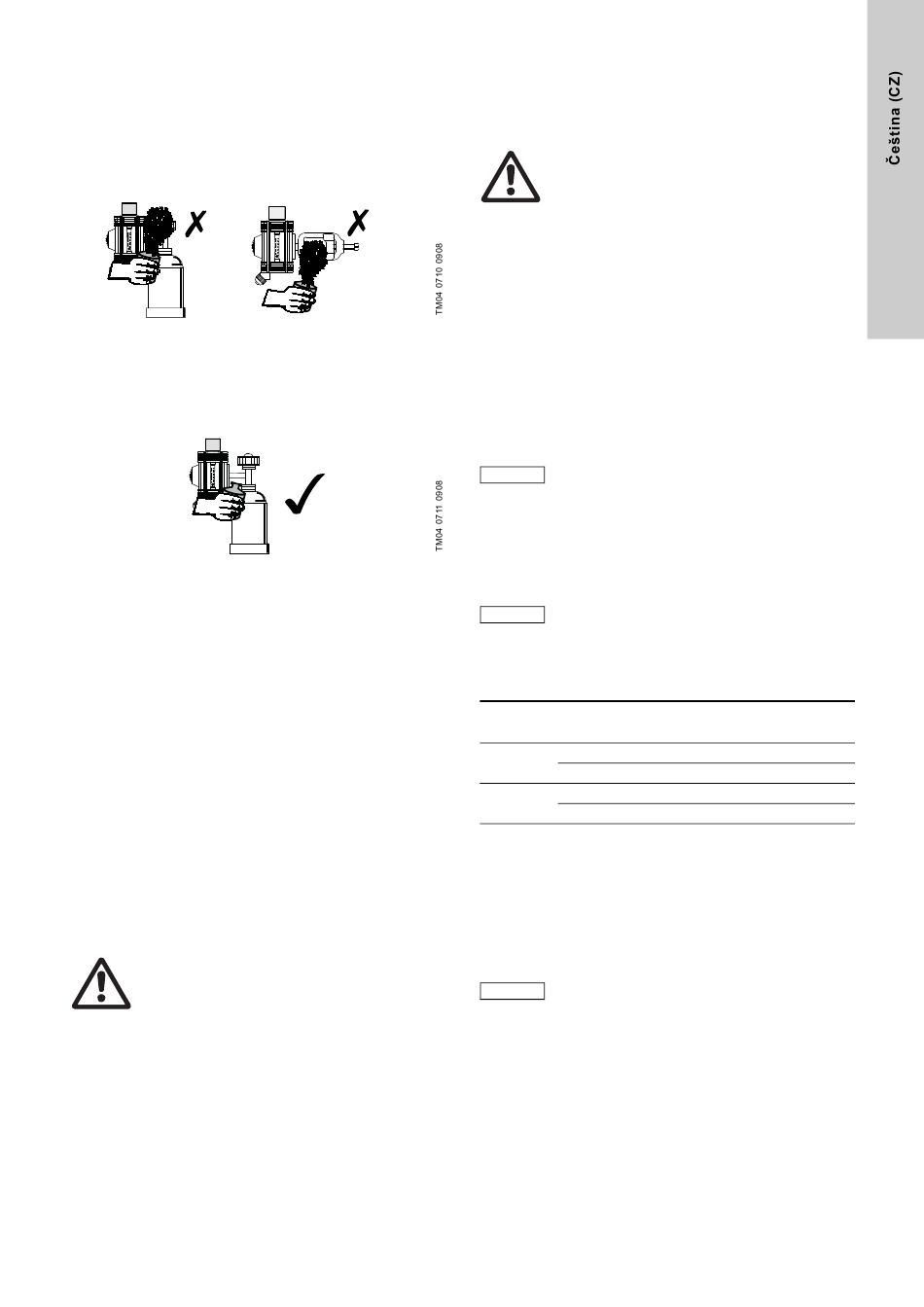

Obr. 14 Čpavek a plynný chlór tvoří bílou mlhu
5. Odtlakujte systém.
6. Eliminujte netěsnost.
7. Opakujte zkoušku těsnosti.
8. Netvoří-li se bílá mlha, je tlakové spojení těsné.
Obr. 15 Tlakové spojení je těsné
Kontrola vstupního ventilu
1. Uvolněte převlečnou matici na přetlakové přípojce
podtlakového regulátoru a odstraňte přetlakové potrubí.
2. Uzavřete vstupní ventil.
3. Otevřete ventil láhve s chlórem.
4. Otevřete pružnou plastickou lahvičku se čpavkovou vodou.
5. Lehce stiskněte lahvičku čerpacím způsobem, který umožňuje
čpavkové mlze vystoupat. Pomalu projděte s otevřenou
čpavkovou lahvičkou podél částí vedoucích plyn.
6. Pokud se tvoří bílá mlha, vstupní ventil je netěsný.
7. Odtlakujte systém.
8. Zkontrolujte a opravte vstupní ventil.
9. Opakujte zkoušku těsnosti.
10. Netvoří-li se bílá mlha, vstupní ventil je těsný.
6.2 Odběr chlóru
6.2.1 Připojení tlakové nádoby s chlórem
Tlakové nádoby s chlórem musí být uloženy nejméně po dobu
8 hodin v provozním skladu určeném pro tlakové nádoby tak,
aby se obsah mohl přizpůsobit okolní teplotě.
Varování
Tlakové nádoby s chlórem nesmí mít vyšší teplotu,
než jiné části systému. Nebezpečí zkapalňování
a úniku chlóru!
1. Otočte sudy s chlórem na jejich podpoře, dokud nejsou
umístěny ponořeným potrubím a stoupacím potrubím
vertikálně (dodržujte značení na sudu).
2. Chraňte tlakové nádoby s chlórem před převrácením nebo
odvalením.
3. Vysušte potrubí a odsávací systém suchým dusíkem nebo
suchým vzduchem.
4. Žádné cizorodé látky nesmí přijít do systému.
5. Zajištění tlakové přípojky v souvislosti s novým těsněním.
6. Připojte tlakovou nádobu s chlórem. Při použití sudu dodržte
to, že spodní ventil je normálně určen pro extrakci kapalného
chlóru.
7. Pomalu otevřete ventil na tlakové nádobě.
6.2.2 Ventily na tlakové nádobě
Ventily na tlakových nádobách určené pro chlór provozujte jenom
ručně bez použití síly. Uzavřete ventily plných nebo prázdných
tlakových nádob uzavírací maticí (označené chlór nebo Cl
a těsněním.
Varování
Neotvírejte ventily tlakových nádob pomocí síly!
Zaseknuté ventily
Zaseknuté ventily mohou být uvolněny pomocí obaleného
hadříku s teplou vodou kolem ventilu. Jestliže to není možné,
vraťte tlakovou nádobu výrobci.
• Nikdy nepoužívejte otevřený oheň k ohřátí ventilu!
• Nikdy nepoužívejte prodlouženou část šroubováku!
6.2.3 Kontrola těsnosti
Před uvedením do provozu zkontrolujte těsnost celého systému,
viz. část 6.1 Kontrola těsnosti.
6.2.4 Extrakce chlóru
Nevyprazdňujte zcela tlakovou nádobu s chlórem.
Zbytkový tlak, cca. 2 bar, musí zůstat v tlakové
nádobě z následujících důvodů:
Aby se zabránilo pronikání vlhkosti, která bude
Pozor
způsobovat korozi.
Aby se zabránilo odstranění znečišťujících látek
plynného chlóru, které budou způsobovat ucpávání
redukčního ventilu v dlouhodobém horizontu.
Extrakce plynného chlóru
Při teplotě 15 °C můžeme získat asi 1 % obsahu
tlakové nádoby za hodinu.
Pozor
Při větším odběru hrozí nebezpečí tvoření ledu na
tlakových nádobách a potrubí, které způsobí
poruchu.
V tabulce jsou uvedeny maximální množství odběru v závislosti
na použité velikosti tlakové nádoby.
Tlaková Velikost tlakové nádoby
nádoba [kg]
50
Láhev
65
500
Sud
1000
V případě většího požadavku chlóru, může být spojeno několik
tlakových lahví o stejné teplotě s hlavním potrubím.
Extrakce kapalného chlóru
S dávkovacím systémem plynného chlóru je možná extrakce
kapalného chlóru pouze ze sudů s chlórem. Na ponorné potrubí
musí být připojen ventil a musí být použit výparník.
6.2.5 Po extrakci chlóru
Aby se zabránilo pronikání vlhkosti způsobující
Pozor
korozi, uzavřete připojovací potrubí bezprostředně
po extrakci chlóru.
1. Pokud je tlaková nádoba vyprázdněna až na zbytkový tlak
2 bar, musí být ventil tlakové nádoby uzavřen, aby se
zabránilo zrušení znečišťujících látek nebo pronikání vlhkosti.
2. Odpojte tlakovou nádobu ze systému.
3. Namontujte ochrannou matici na ventil.
4. Namontujte ochranný kryt.
2)
Množství extrakce
[g / h]
max. 500
max. 650
max. 5000
max. 10000
33
