4.2.2 Vákuový dávkovací systém plynného chlóru

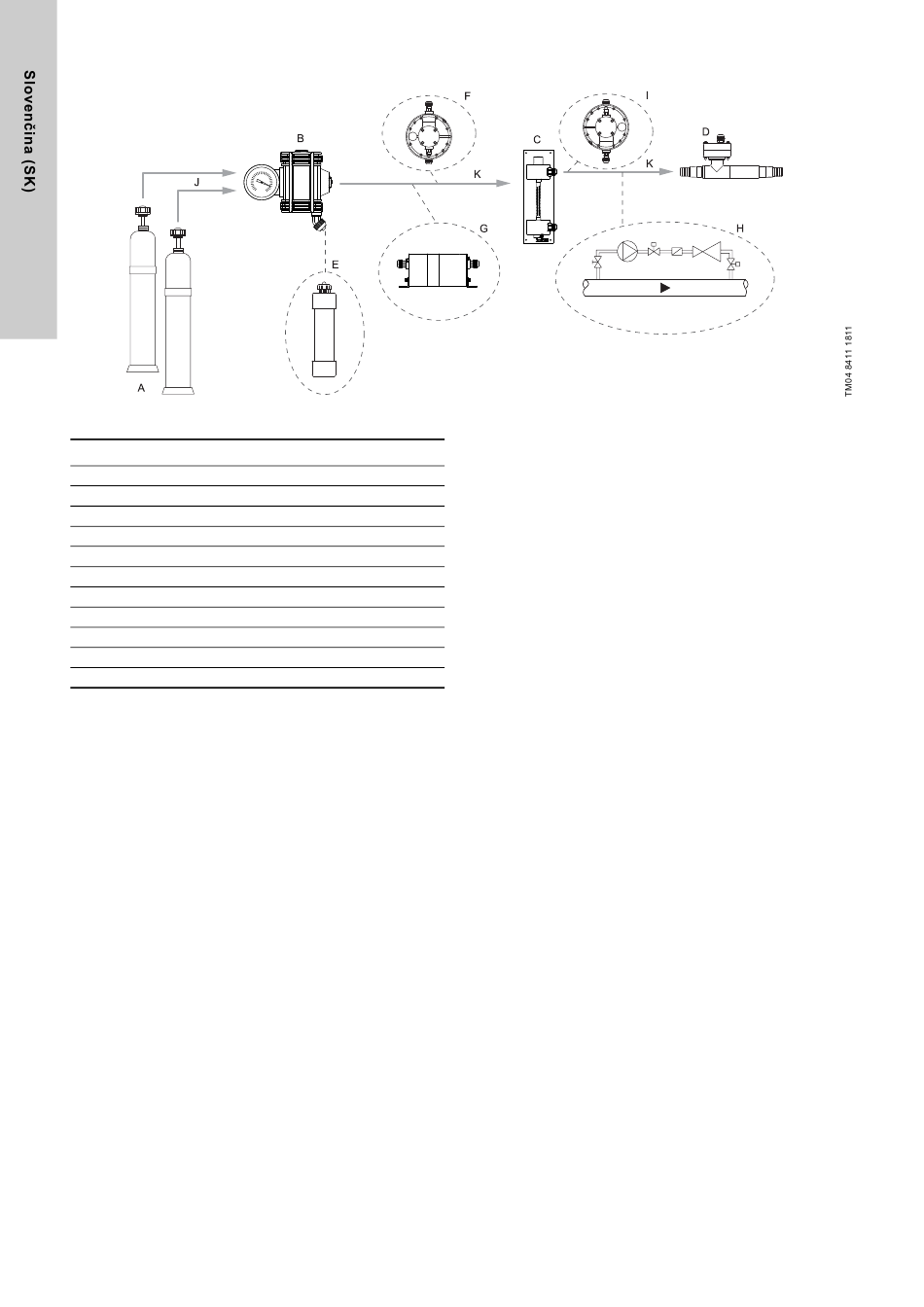

Obr. 10 Princíp vákuového dávkovacieho systému plynného chlóru
Poz. Popis
A Nádoba s chlórom
B Vákuový (podtlakový) regulátor.
C Dávkovací regulátor
D Vstrekovacia tryska
E Adsorpčný filter (voliteľné)
F Bezpečnostný ventil (voliteľné)
G Prepínacie zariadenie (voliteľné)
H Vodné zariadenie (voliteľné)
I Regulátor diferenčného tlaku (voliteľné)
J Tlakové potrubie plynného chlóru
K Podtlakové potrubie plynného chlóru
Fungovanie podtlakového dávkovacieho systému plynného
chlóru.
Manipulácia, preprava a skladovanie chlóru pre dezinfekciu pitnej
a bazénovej vody sú reálnou výzvou pre technikov, inžinierov.
To je dôvod, prečo sa vákuové systémy používajú u dávkovacích
systémoch takú dlhú dobu. Tlak plynného chlóru je znížený na
vákuum.
Táto metóda zabraňuje úniku plynného chlóru. V prípade
prasknutia potrubia nemôže plynný chlór uniknúť, môže sa dostať
do systému iba okolitý vzduch.
Vákuové dávkovacie systémy plynného chlóru sú zložené z troch
základných komponentov.
192
Vákuový regulátor (B)
Vákuový regulátor je redukčný ventil tlaku, ktorý znižuje pretlak
na strane chlórového zásobníka na negatívny tlak na strane
vákua. Ventil sa otvorí, keď sa vytvorí dostatočné vákuum na
výstupnej strane. Pre väčšiu bezpečnosť sú k dispozícii vákuové
regulátory s manometrom a zachytávaním kvapaliny.
Dávkovací regulátor (C)
Prietok plynného chlóru sa nastavuje regulátorom dávkovania.
To môže byť vykonané ručne alebo automaticky pomocou
riadenia motoru.
Vstrekovacia tryska (D)
Vstrekovacie trysky majú za úlohu priviesť plynný chlór do
vodného prúdu. Pracujú na princípe čerpadiel s vodným lúčom.
Teleso vstrekovacej trysky stlačí vodný lúč v sacom difúzore.
Medzi tryskou a difúzorom je úzka prstencová medzera, kde je
plynný chlór nasávaný z dávkovacieho potrubia cez hlavu
vstrekovača. Membrána spätného ventilu na konci vákuového
potrubia zabraňuje vniknutiu vody do tohto potrubia.
Regulátor diferenčného tlaku (I)
Reguluje rozdiel tlakov pred a za ventilom na konštantnú
hodnotu. Nastavený dávkovací roztok zostáva konštantný aj pri
meniacom sa podtlaku vstrekovača.
