4. Design și funcție

4.1 Descrierea aparatului

2

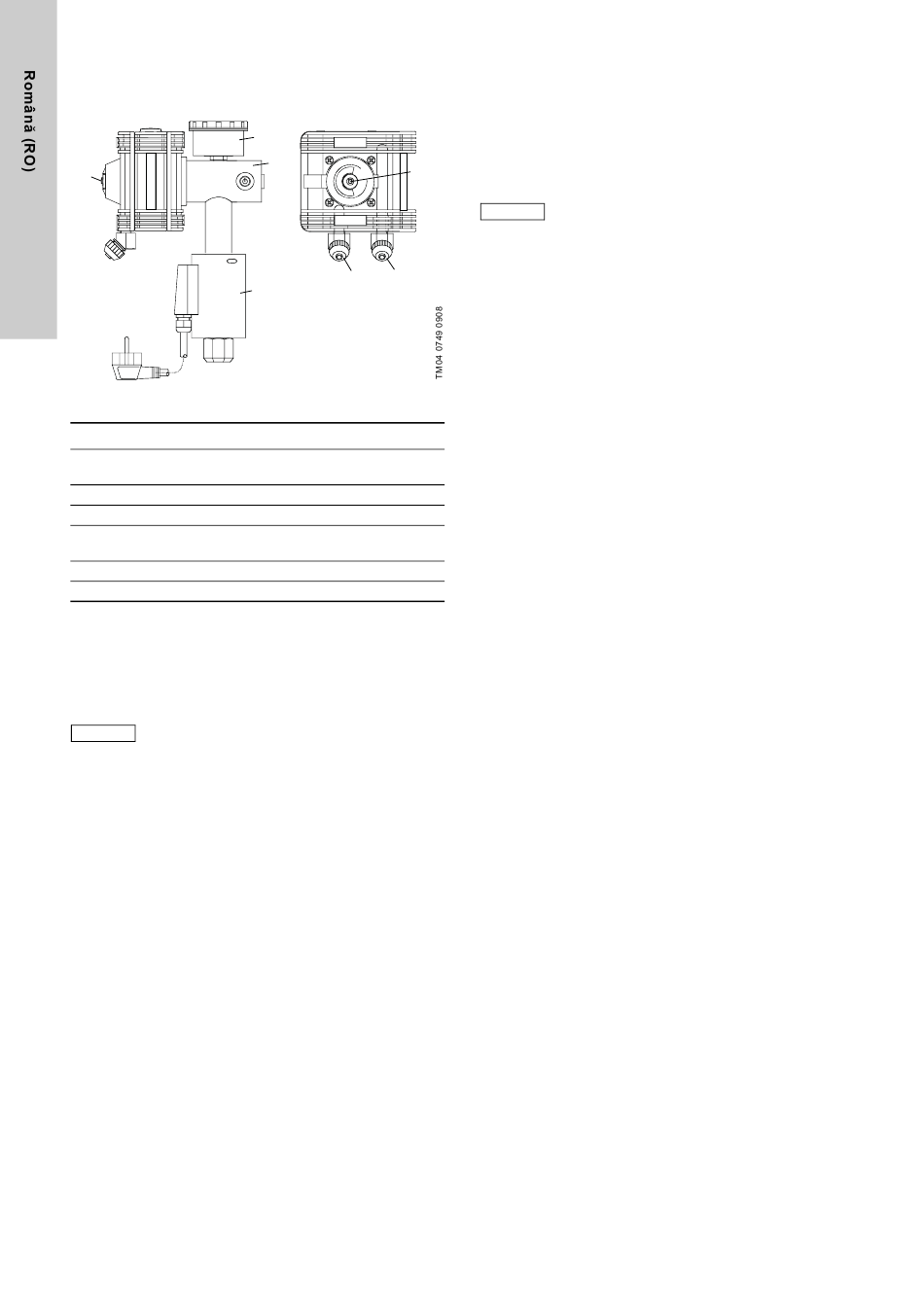

Fig. 9 Regulator în vid cu separator lichid
Poz. Descriere
Vană intrare cu conexiune presiune pentru legarea
1
regulatorului în vid VGA-111 la containerul de clor
2 Indicator gol: marcare roșie
3 Conexiune pentru linia de vid (la regulatorul de dozare)
Conexiune pentru linia de suprapresiune (la filtrul de
4
absorbție)
5 Manometru (opțiune)
6 Separator picături (opțiune)
4.1.1 Indicator gol
Marcarea roție (6) pe regulatorul în vid este indicator gol.
Indică dacă presiunea reziduală în containerul de clor este prea
joasă, sau vana containerului de clor este închisă.
Când cantitatea de clor este suficientă, marcarea verde este
vizibilă.
Indicatorul gol lucrează numai când regulatorul este
Notă
în funcționare.
Când containerul este golit, o presiune reziduală de aprox. 2 bari
rămâne. Containerul nu este evacuat complet. Coroziunea și
murdărirea datorită penetrării umidității în cazul schimbării
containerelor trebuie prevenită.
4.1.2 Manometru
Manometrul indică presiunea gazului la vana de intrare
(presiunea de admisie). Manometrul este valabil opțional cu
contact limitat în setarea presiunii minime de admisie, cum ar fi
monitorizarea dintr-o cameră de control.
4.1.3 Separator picături
Separatorul de picături previne ca gazul lichefiat să penetreze
regulatorul în vid. Temperatura este automat ajustată la
aprox. 60 °C.
142
5
1
2
3
4
6
4.2 Principiul de funcționare
4.2.1 Regulator în vid
Regulatorul în vid este o vană de reducere a presiunii,
care reduce suprapresiunea de la partea rezervorului de clor la
presiunea negativă din partea de vid. Vana de la regulatorul în vid
deschide, când după deschiderea asupra injectorului vidul
întărește la partea de ieșire.
Regulatorul este pasiv.
Notă
Reglarea cantității dozate trebuie făcută la alte
componente ale sistemului.
Regulatorul în vid include următoarele componente de siguranță.
• Supapa de scurgere de siguranță: Dacă vana de intrare gaz
a regulatorului este murdară, vana reductoare de siguranță se
deschide. Gazul iese prin linia de suprapresiune în filtrul de
absorbție. Dacă filtrul este plin, senzorul de gaz activează
o alarmă.
• Dacă vidul pe partea de presiune negativă cade, vana în
regulator se închide și debitul de clor gazos este stopat.
• Separator picături (opțiune): Un separator de picături poate fi
instalat mai sus pentru a preveni clorul lichid să penetreze
regulatorul.
