4. Diseño y funcionamiento
4.1 Descripción del dispositivo
2

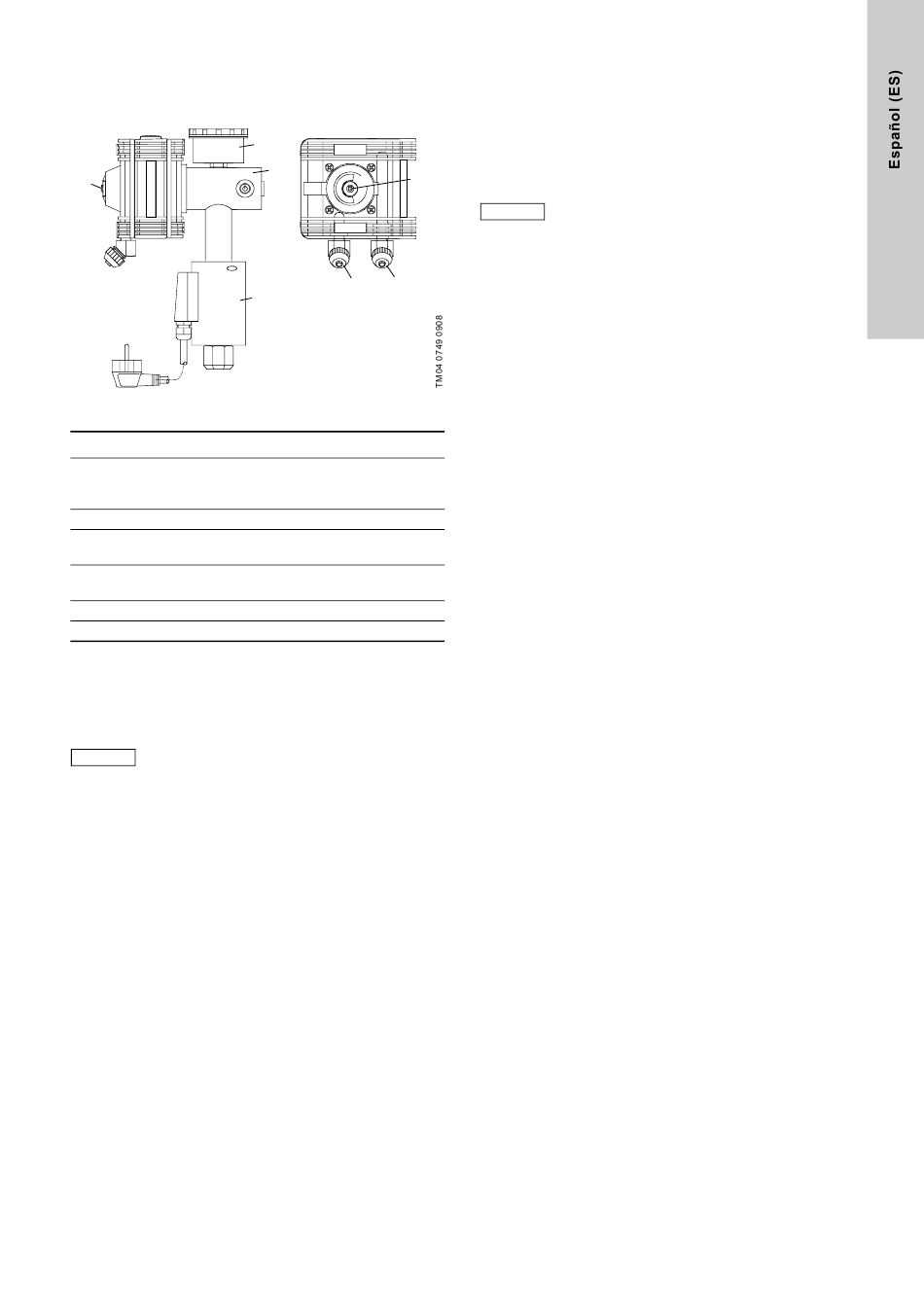

Fig. 9 Regulador de vacío con colector de líquidos
Pos. Descripción
Válvula de entrada con conexión de presión para conec-
1 tar el regulador de vacío VGA-111 con el recipiente de
cloro
2 Indicador de vacío: marca roja
Conexión para la tubería de vacío (con el regulador de
3
dosificación)
Conexión para la tubería de sobrepresión (con el filtro de
4
adsorción)
5 Manómetro (opcional)
6 Colector de líquidos (opcional)
4.1.1 Indicador de vacío
La marca roja (6) del regulador de vacío es el indicador de vacío.
Indica que la presión residual del recipiente de cloro es dema-
siado baja o que la válvula del recipiente de cloro está cerrada.
Cuando la cantidad de cloro es suficiente, se ve la marca verde.
El indicador de vacío solo funciona cuando el regula-
Nota
dor está en marcha.
Cuando el recipiente se vacía, queda una presión residual de
aproximadamente 2 bar. El recipiente no se ha vaciado total-
mente. Por lo tanto, se evita que se produzca corrosión o sucie-
dad debido a la penetración de humedad durante el cambio de
recipiente.
4.1.2 Manómetro
El manómetro indica la presión del gas en la válvula de entrada
(presión de admisión). El manómetro está disponible de manera
opcional con un contacto limitador para establecer una presión
mínima de admisión, por ejemplo, para controlar desde la sala de
control.
4.1.3 Colector de líquidos
El colector de líquidos evita que el gas licuado penetre en el
regulador de vacío. La temperatura se ajusta automáticamente a
aproximadamente 60 °C.
5
1
2
3
4
6

4.2 Principio de funcionamiento

4.2.1 Regulador de vacío
El regulador de vacío es una válvula manorreductora que reduce
la sobrepresión del lado del depósito de cloro hasta la presión
negativa del lado de vacío. La válvula en el regulador de vacío se
abre cuando, tras encender el inyector, se haya formado el sufi-
ciente vacío en el lado de salida.
El regulador es pasivo.
Nota
La regulación de la cantidad de dosificación se debe
realizar en otros componentes del sistema.
El regulador de vacío incluye los siguientes componentes de
seguridad.
• Válvula de seguridad Si la válvula de entrada de gas del regu-
lador está sucia, la válvula de seguridad se abre. El gas sale a
través de la tubería de sobrepresión hacia el filtro de adsor-
ción. Si el filtro está lleno, el sensor de gas activa una alarma.
• Si el vacío del lado de presión negativa disminuye drástica-
mente, la válvula del regulador se cierra y se detiene el caudal
de cloro gaseoso.
• Colector de líquidos (opcional): Se puede instalar un colector
de líquidos aguas arriba para evitar que penetre cloro líquido
en el regulador.
