7522-M003-1_R
D
Seite 17 von 63
G9152.09 - G9156.11
G10156.15 - G10156.15M

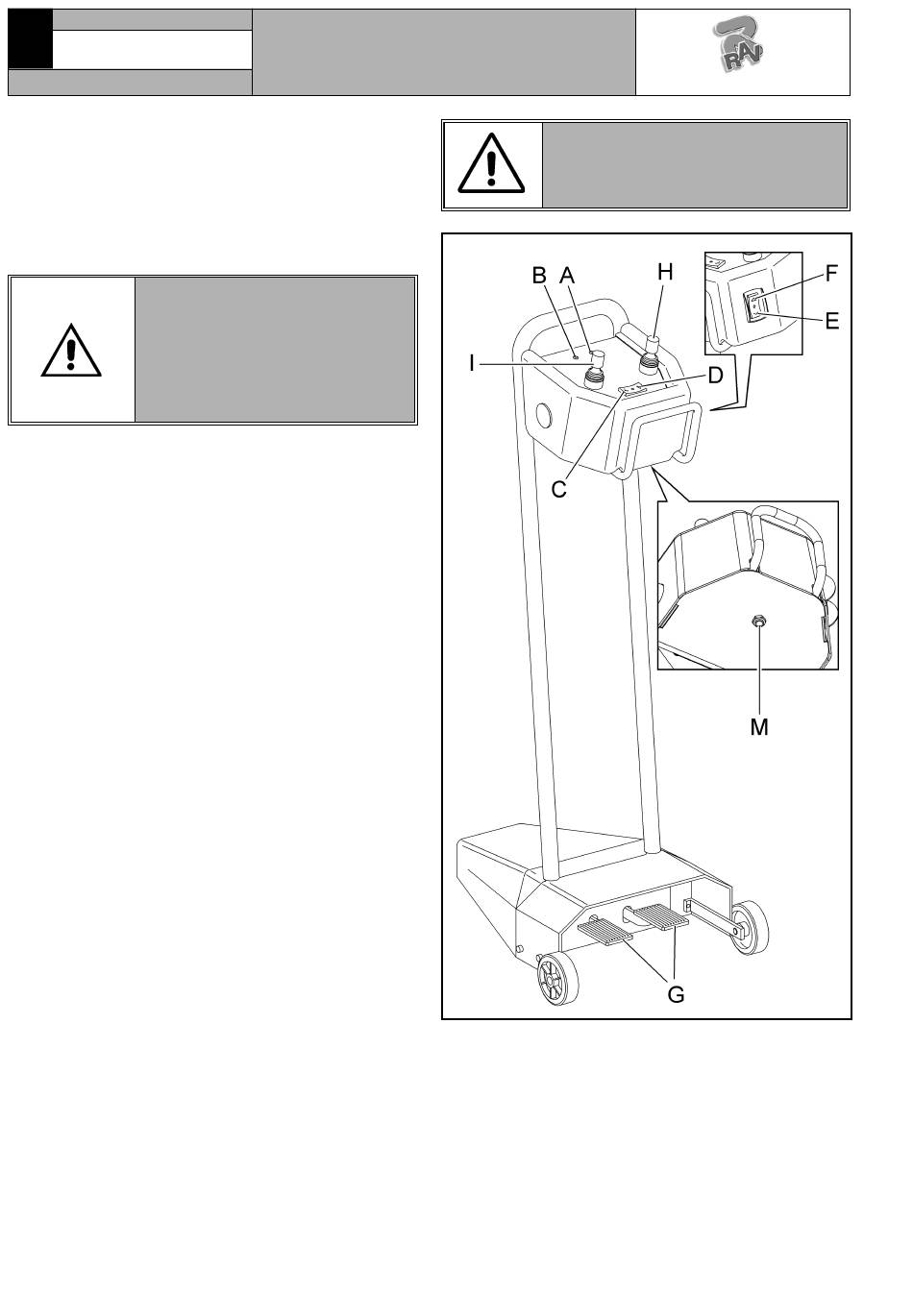

11.2 Befehlvorrichtung (G10156.15)
Das Befehlspult (Manipulator) kann den Stellungser-
fordernissen des Bedieners gemäß bewegt werden.
Der Bediener muss das Befehlspult in einen von Hin-
dernissen freien Bereich bringen, um eine klare Gesamt-
sicht auf den Arbeitsbereich zu haben.
KONTROLLIEREN, DASS SICH
KEINE PERSONEN ODER DINGE
AUSSERHALB DES SICHT-
FELDES DES BEDIENERS BEFIN-
DEN, DAS VOM REIFEN VER-
DECKT WIRD (BESONDERS DIN-
GE GROSSEN AUSMASSES).
Der grüner Blinkled "A" zeigt an, die stand-by Position
der Maschine. Wenn jeder Antrieb betätigt wird, wird
die Maschine wieder gestartet, und sie betriebsbereite
ist. Während des Betriebs ist der roter Led "A" mit fe-
sten Licht eingaschalteten.
Der eingaschalteten roter Led "B" und der ausgeschalte-
ten grüner Led "A" zeigen an, die leere Batterie des Ak-
kumulators: wiederaufladen um weiterzuarbeiten.
Der "Knopf C" hat eine Stellung mit fortwährender Wir-
kung; der Druck auf den Knopf bedient die linksdrehen-
de Drehung des Werkzeugsträgerskopfs (von der hinte-
re Teil des Werkzeugs).
Der "Knopf D" hat eine Stellung mit fortwährender Wir-
kung; der Druck auf den Knopf bedient die Drehung im
Uhrzeigersinn des Werkzeugsträgerskopfs (von der hin-
tere Teil des Werkzeugs).
Der "Knopf E" hat eine Stellung mit fortwährender Wir-
kung; der Druck auf den Knopf bedient das Öffnen der
Zentriervorrichtung.
Der "Knopf F" hat eine Stellung mit fortwährender Wir-
kung; der Druck auf den Knopf bedient das Schließen
der Zentriervorrichtung.
Der "Hebel H" hat vier Stellungen mit fortwährender
Wirkung:
- Wenn der Hebel nach rechts oder links gedrückt wird,
wird der Wiederpositionierung des Werzeug auf dem
Wagen nach rechts oder links bedient.
- Wenn der Hebel nach rechts oder links gedrückt wird,
wird der Werkzeugsträgerarm gesenkt oder gehoben
beziehungsweise.
Der "Hebel I" hat vier Stellungen mit fortwährender Wir-
kung:
- Wenn der Hebel nach oben oder unten gerückt wird,
wird der Auf- und Abstieg des Spindelarmes bedient.
- Wenn der Hebel nach rechts oder links gedrückt wird,
wird den Werkzeugshalterwagen nach rechts oder links
bedient.
Das "Pedal G" bedient die Rotation der Spindel im Uhr-
zeiger- und Gegenuhrzeigersinn.
Wenn jeder Antrieb betätigt wird, wird die Maschine
wieder gestartet, und blinkt der Led "A".
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 15
RAVAGLIOLI S.p.A.
DER MANIPULATOR DARF AUF KEI-
NEN FALL AUF WASSERLACHEN
ABGESETZT WERDEN.
