4. Montaż
Montaż powinien przebiegać w zgodzie
z obowiązującymi przepisami. Sololift+ C-3 musi być
zainstalowany w tym samym pomieszczeniu co
podłączone urządzenia sanitarne.
Wszystkie modele Sololift+ należy
montować w miejscu umożliwiającym
łatwy dostęp i przeprowadzenie
RADA
przeglądów lub naprawy. W
przeciwnym razie serwisanci nie będą
mogli wykonać przeglądu lub naprawy.
4.1 Przyłącze elektryczne
Instalację elektryczną mogą wykonać tylko
wykwalifikowani elektrycy. Sololift+ C-3 należy
podłączyć do sieci o napięciu podanym na tabliczce
znamionowej.
W instalacji powinien znajdować się
wyłącznik róznicowo prądowy. Dla
zapewnienia pełnej ochrony przed
porażeniem wymagane jest
zastosowanie wtyczki Schuko lub innej
alternatywnej wtyczki z bolcem
uziemiającym.
Sololift+ C-3 musi być podłączony do
wyłącznika sieciowego o przerwie na
stykach minimum 3 mm na wszystkich
biegunach. Agregat musi być
chroniony przed opryskaniem wodą
zgodnie z przepisami.
4.1.1 Schemat połączeń
Rp
C
Ra

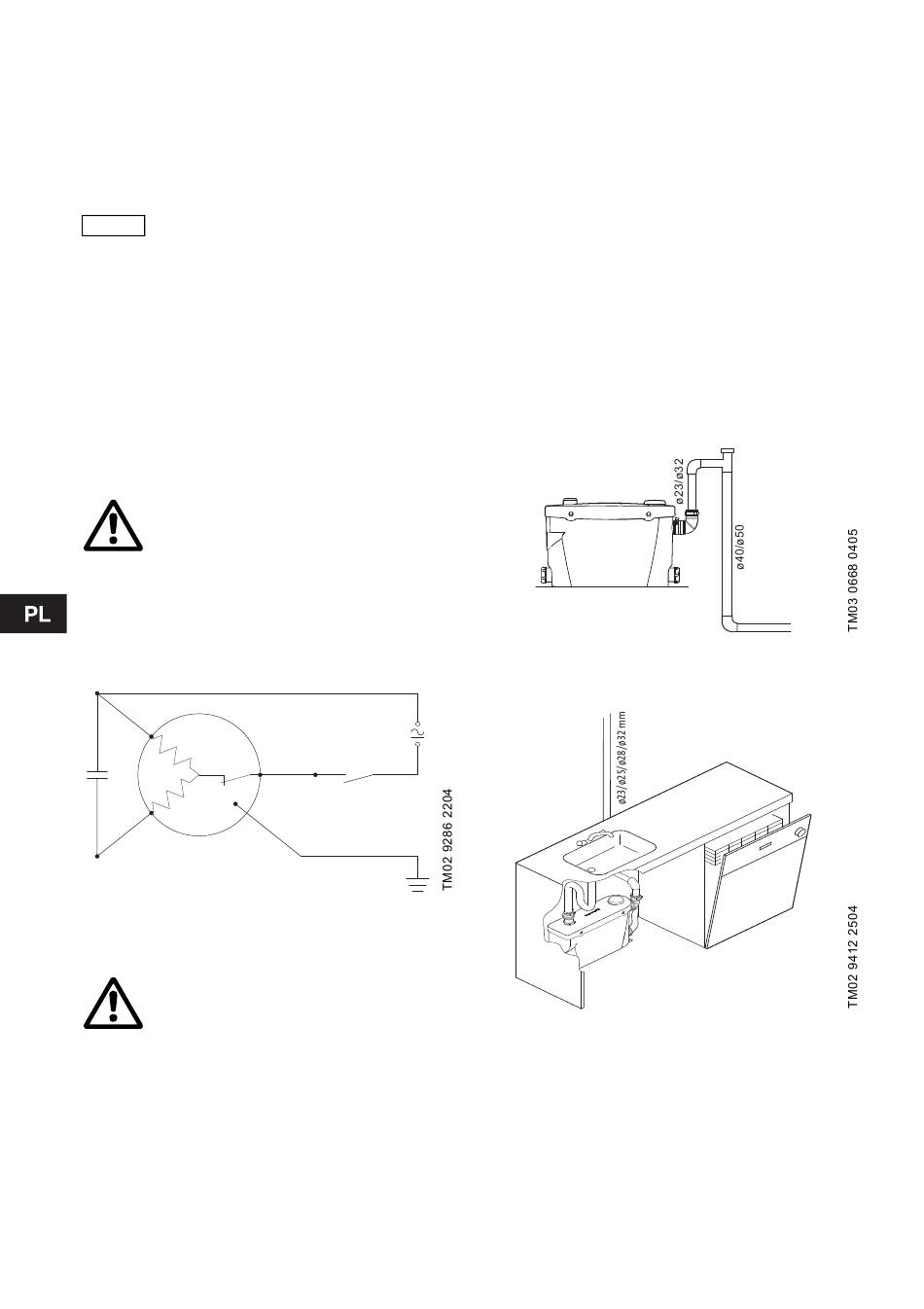

Rys. 4 Schemat połączeń

4.1.2 Zabezpieczenie silnika

Przy przeciążeniu silnika wyłącznik
termiczny automatycznie odłącza silnik.
Po wystarczającym ochłodzeniu silnik
załącza się ponownie automatycznie.
100
4.2 Montaż mechaniczny
Agregat powinien zostać przytwierdzony do podłogi
za pomocą śrub F, by zapobiec podnoszeniu się go
na wypadek zalania pomieszczenia.
Sololift+ C-3 należy zamontować tak, aby był
zapewniony odpowiedni dostęp w celu wykonywania
prac serwisowych.
4.2.1 Zjawisko syfonowania
Jeżeli przyłącze do kanalizacji jest poniżej dna
zbiornika należy zainstalować zawór
odpowietrzający, aby unikniąć zjawiska
syfonowania.
Jeżeli instalacja pozioma kończy sie rurą pionową to
średnica rury pionowej musi być dwa razy wieksza
od średnicy rury poziomej.
Jeżali rura pozioma ma średnice ∅23, to rura
pionowa powinna mieć średnice ∅40. Jeżeli rura
pozioma ma średnice ∅32, to rura pionowa powinna
mieć średnice ∅50. Patrz rys. 5.
Rys. 5 Zjawisko syfonowania
4.2.2 Schemat montażowy
Rys. 6 Schemat montażowy
