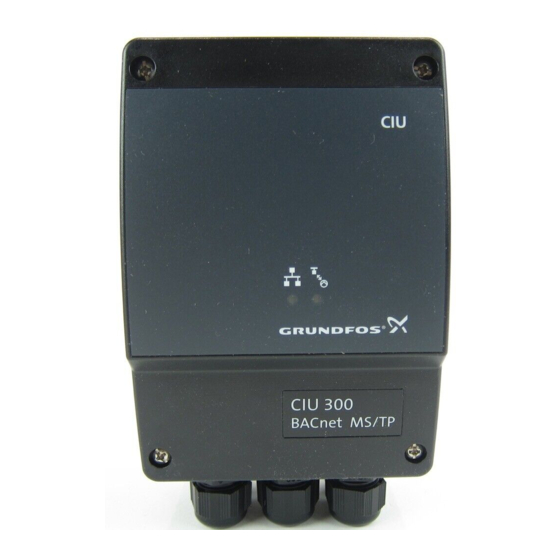

- Seite 1 GRUNDFOS ANLEITUNG CIM 300/CIU 300, BACnet MS/TP Grundfos Pumpen Funktionsprofil und Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
2.1 Über das Funktionsprofil Netzschemen Produktdaten Das vorliegende Funktionsprofil beschreibt das CIU 300 BACnet-Schnittstelle (BACnet Kommunikationschnittstellengerät 300) für die folgenden Grundfos Produkte, die im Folgenden auch als Pumpe bezeich- BACnet-Busstruktur net werden: CIM 300 BACnet Modul Anschließen an das BACnet-Netzwerk •... -
Seite 3: Definitionen Und Abkürzungen
2.3 Definitionen und Abkürzungen 2.4 Netzschemen Die Netzschemen zeigen, wie das CIM/CIU 300 an die Grundfos Communication Interface Module Pumpe angeschlossen wird, die mit einem BACnet-Netzwerk (Kommunikationsschnittstellenmodul als verbunden ist. Grundfos Zusatzmodul) CIM 300 Communication Interface Unit Das CIM 300 ist ein Zusatzkommunikationsmodul, das in die (Kommunikationsschnittstellengerät als... -
Seite 4: Produktdaten
Geräte erhöht werden. Grundfos BACnet Anbieter-ID Unterstützung der BACnet-Segmentierung Nein Standarddefinition des weit verbreiteten Unterstützter Zeichensatz ANSI X3.4 Zeichencodes ASCII. BACnet-Geräteprofil B-ASC Anwendungsspezifischer BACnet-Regler. Das CIM/CIU 300 ist ein BACnet MS/TP BACnet MS/TP Master Master-Gerät. Manuelle Verknüpfung der Slave-Adressen Nein... -
Seite 5: Bacnet-Schnittstelle
3. BACnet-Schnittstelle 3.1 BACnet-Busstruktur 3.2 CIM 300 BACnet Modul Das Grundfos CIM/CIU 300 ist als BACnet MS/TP Master direkt an das BACnet MS/TP Netzwerk angeschlossen. Master Slave Slave Master Master Slave Slave LT = Linienabschluss BR = Vorspannungswiderstand Abb. 3 Beispiel für ein BACnet MS/TP Netzwerk... -
Seite 6: Anschließen An Das Bacnet-Netzwerk
9600 Bit/s. Die neue Übertra- einmal im gesamten Netzwerk vorkommen darf. Standardmäßig gungsgeschwindigkeit ist sofort nach dem Einstellen über die lautet der Device Object Name "Grundfos - XXXXXX", wobei DIP-Schalter wirksam. XXXXXX die aktuelle Device Object Instanznummer ent- sprechend dem Abschnitt 3.5 Wählen der Device Object Instanz-... -
Seite 7: Einstellen Der Bacnet Mac-Adresse
Es ist ein Wert zwischen 0 und 127 zu wählen. Wird ein ungülti- Kommunikation ger Wert eingestellt, wird die MAC-Adresse 0 zugewiesen. • Rote/grüne Status-LED (LED2) für die interne Kommunikation zwischen dem CIM 300 und dem Grundfos Produkt. 4.1 LED1, BACnet MS/TP Kommunikation Status Beschreibung Keine Kommunikation. -
Seite 8: Unterstützte Dienste
"A" und "B" beschrieben werden. Beide Geräte sind Knoten im BACnet-Internetwork. In den meisten Fällen ist das Gerät "A" der Nutzer der Daten (Client) und das Gerät "B" der Lieferant der Daten (Server). Das CIM/CIU 300 ist ein anwendungsspezifischer BACnet-Controller (B-ASC) mit einigen zusätzlichen Diensten. 5.1 Datenverbunddienste... -
Seite 9: Objektübersicht
227. Zeigt an, welcher Grundfos Pumpentyp an das Model_Name CharacterString CIM/CIU 300 angeschlossen ist. Firmware_Revision CharacterString Änderung der Firmware in der CIM/CIU 300. Application_Software_Version CharacterString Datum der Softwareerstellung, TT-MM-JJJJ. Der Bediener kann hier einen Ort eingeben Location CharacterString (max. 200 Zeichen). -
Seite 10: Binäre Eingänge
6.2 Binäre Eingänge Binäre Objekte, die Informationen von der Grundfos Pumpe liefern. MAGNA CUE + E-Pumpen Objektbezeichnung Bemerkungen E-Pumpen 0,25 - 7,5 kW 11 - 22 kW Status über die zurzeit verwendete Regelquelle. ● ● ● BI, 0 Control source status 0: Lokale Regelung 1: Busregelung. -
Seite 11: Binäre Ausgänge
6.3 Binäre Ausgänge Binäre Objekte zur Regelung der Grundfos Pumpe. MAGNA CUE + E-Pumpen Objektbezeichnung Bemerkungen E-Pumpen 0,25 - 7,5 kW 11 - 22 kW Dient zum Einstellen der Regelquelle. Der Wert ist auf 1 zu setzen, um die Pumpen-... -
Seite 12: Mehrwertige Eingänge
6.4 Mehrwertige Eingänge Objekte, die einen Wert von der Pumpe liefern, der aus einer Aufzählung stammt. MAGNA CUE + E-Pumpen Objektbezeichnung Bemerkungen E-Pumpen 0,25 - 7,5 kW 11 - 22 kW Liest die aktuelle Regelungsart aus. 1: Konstante Drehzahl 2: Konstantdruck 3: Proportionaldruck 4: Automatisch / AUTO ADAPT... -
Seite 13: Mehrwertige Ausgänge
6.5 Mehrwertige Ausgänge Objekte, die einen Wert aus einer Aufzählung enthalten, der zum Einstellen der Pumpe bestimmt ist. MAGNA CUE + E-Pumpen Objektbezeichnung Bemerkungen E-Pumpen 0,25 - 7,5 kW 11 - 22 kW Dient zur Einstellung der Regelungsart, wenn die Busregelung aktiviert ist. 1: Konstante Drehzahl 2: Konstantdruck 3: Proportionaldruck... -
Seite 14: Analogeingänge
E-Pumpen 0,25 - 7,5 kW 11 - 22 kW Grundfos Alarmcode. AI, 0 Fault code ● ● ● Siehe Abschnitt 11. Grundfos Alarm- und Warncodes. Grundfos Warncode. ● ● AI, 1 Warning code Siehe Abschnitt 11. Grundfos Alarm- und Warncodes. -
Seite 15: Analogausgänge
Dient zur Einstellung der oberen Grenze für die AO, 5 Set max. flow limit Förderstrombegrenzung. 3: Nur bei der MAGNA3 verfügbar. 6.8 Analogwerte Objekte für das Konfigurieren des CIM/CIU 300 und/oder der Pumpe. MAGNA CUE + E-Pumpen Objektbezeichnung R/W Bemerkungen Maßeinheit... -
Seite 16: Ausführliche Beschreibung Der Funktionen
Regelparameter verwendet. Das bedeutet, dass alle anderen Sollwerte ignoriert werden. AUTO ADAPT Diese Betriebsart ist nur bei der Baureihe GRUNDFOS MAGNA und einigen dreiphasigen Motoren mit einer Leistung von 0,55 bis 7,5 kW verfügbar. Für diese Regelungsart ist ein Drucksensor erforderlich. -
Seite 17: Sollwert
Sollwert 7.4 Überwachen und Zurücksetzen von Störungen Sollwert [%] 100 % In diesem Beispiel wird gezeigt, wie die in der Grundfos Pumpe auftretenden Alarme und Warnungen überwacht werden und wie Abb. 10 Sollwert die Alarme manuell zurückgesetzt werden. 7.2.1 Sollwertbeispiele Das Objekt "Alarmcode"... -
Seite 18: Produktsimulation
Falls erforderlich, den Abschlusswiderstand aktivieren, wenn das Gerät den Linienabschluss bildet. Siehe Abschnitt Abschlusswiderstand. Das CIU 300 und die Pumpe miteinander verbinden. Dazu das GENIbus-Kabel verwenden. Die erforderlichen Kabel vom CIU 300 zum BACnet-Netzwerk verlegen. Siehe Abschnitt 3.3 Anschließen an das BACnet-Netzwerk. -
Seite 19: Störungsübersicht
9. Störungsübersicht 9.1 LED-Status Die Störungssuche bei einem CIM/CIU 300 erfolgt über den Status der Kommunikations-LEDs. Siehe nachfolgende Tabelle. Störung (LED-Status) Mögliche Ursache Abhilfe 1. Beide LEDs (LED1 und a) Das CIM 300 ist defekt. Das CIM 300 austauschen. LED2) bleiben aus, nach- dem die Spannungsversor- gung länger als 5 Sekunden... -
Seite 20: Bacnet-Telegramme
10. BACnet-Telegramme 10.1 Übersicht über die BACnet MS/TP Telegramme Alle BACnet MS/TP Telegramme haben den folgenden Aufbau: Vorwort Telegrammart Ziel Quelle Länge Kennung CRC Daten Daten CRC (Füllzeichen) 2 Bytes: 2 Bytes, Variabel, 2 Bytes, Zumeist 1 Byte 1 Byte 1 Byte 1 Byte 0x55 0xFF... -
Seite 21: Grundfos Alarm- Und Warncodes
11. Grundfos Alarm- und Warncodes Die nachfolgende Auflistung gibt einen allgemeinen Überblick über die Grundfos Warn- und Alarmcodes. Code Bezeichnung Code Bezeichnung Code Bezeichnung Ableitstrom Überspannung Hardwarestörung Typ 1 Wartung demnächst erforderlich Phasenausfall Hardwareabschaltung (HSD) (allgemeine Serviceinformation) Gas im Pumpenkopf Interne Versorgungsspannung Externes Störmeldesignal... - Seite 22 Code Bezeichnung Code Bezeichnung Code Bezeichnung Cos φ zu hoch Signalstörung Analogeingang 3 Grenzwert überschritten, Sensor 6 Betrieb mit reduziertem Cos φ zu niedrig Signalstörung Drucksensor Wirkungsgrad Störung Hilfswicklung Signalstörung Durchflusssensor Betrieb mit reduziertem Druck (nur Einphasenmotoren) Strom in der Hilfswicklung zu hoch Signalstörung Wasser-im-Öl- Betrieb mit erhöhter (nur Einphasenmotoren)
- Seite 23 Code Bezeichnung Code Bezeichnung Code Bezeichnung Maximal für das Tauchrührwerk Ethernet: Wegen Fehlfunktion zulässige Anzahl an Einschaltun- Motorphasenausfall automatisch deaktiviert gen pro Stunde überschritten Pumpenstörung (wegen einer Automatische Erkennung des Zusatzkomponente oder allge- Ethernet: IP-Adressenkonflikt Motormodells fehlgeschlagen meine Störung) Kommunikationsstörung Motorschutzrelais wurde ausge- Alarm Reservepumpe Pumpenmodul...
-
Seite 24: Bacnet Mac-Adresse
12. BACnet MAC-Adresse BACnet- BACnet- BACnet- Adresse Adresse Adresse Wird über die DIP-Schalter für die MAC-Adresse ein ungültiger Wert eingestellt, wird die MAC-Adresse 0 verwendet. Technische Änderungen vorbehalten. - Seite 25 GRUNDFOS Hellas A.E.B.E. Минске Turkey 20th km. Athinon-Markopoulou Av. New Zealand 220123, Минск, GRUNDFOS POMPA San. ve Tic. Ltd. Sti. P.O. Box 71 ул. В. Хоружей, 22, оф. 1105 GRUNDFOS Pumps NZ Ltd. Gebze Organize Sanayi Bölgesi GR-19002 Peania Тел.: +(37517) 233 97 65,...
- Seite 26 Verantwortung ist unser Ursprung Vorausdenken bestimmt unser Handeln Innovation ist unsere Zukunft 97799168 0512 The name Grundfos, the Grundfos logo, and the payoff Be–Think–Innovate are registrated trademarks ECM: owned by Grundfos Management A/S or Grundfos A/S, Denmark. All rights reserved worldwide. www.grundfos.com...
