iCAT mini
HINWEIS
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen
vorbehalten.
• Beachten Sie die Dokumentation der schweißtechnischen Komponenten.
• Beachten Sie die Informationen in folgendem Kapitel:
8 Außerbetriebnahme auf Seite DE-24.
HINWEIS
• Nach mehrtägigem Gebrauch des Schweißbrenners kann es vorkommen, dass dieser
nicht mehr per Hand gelöst werden kann. Zum Lösen steht ein passendes Werkzeug zur
Verfügung. Verwenden Sie keine Zange, um den Schweißbrenner zu lösen.

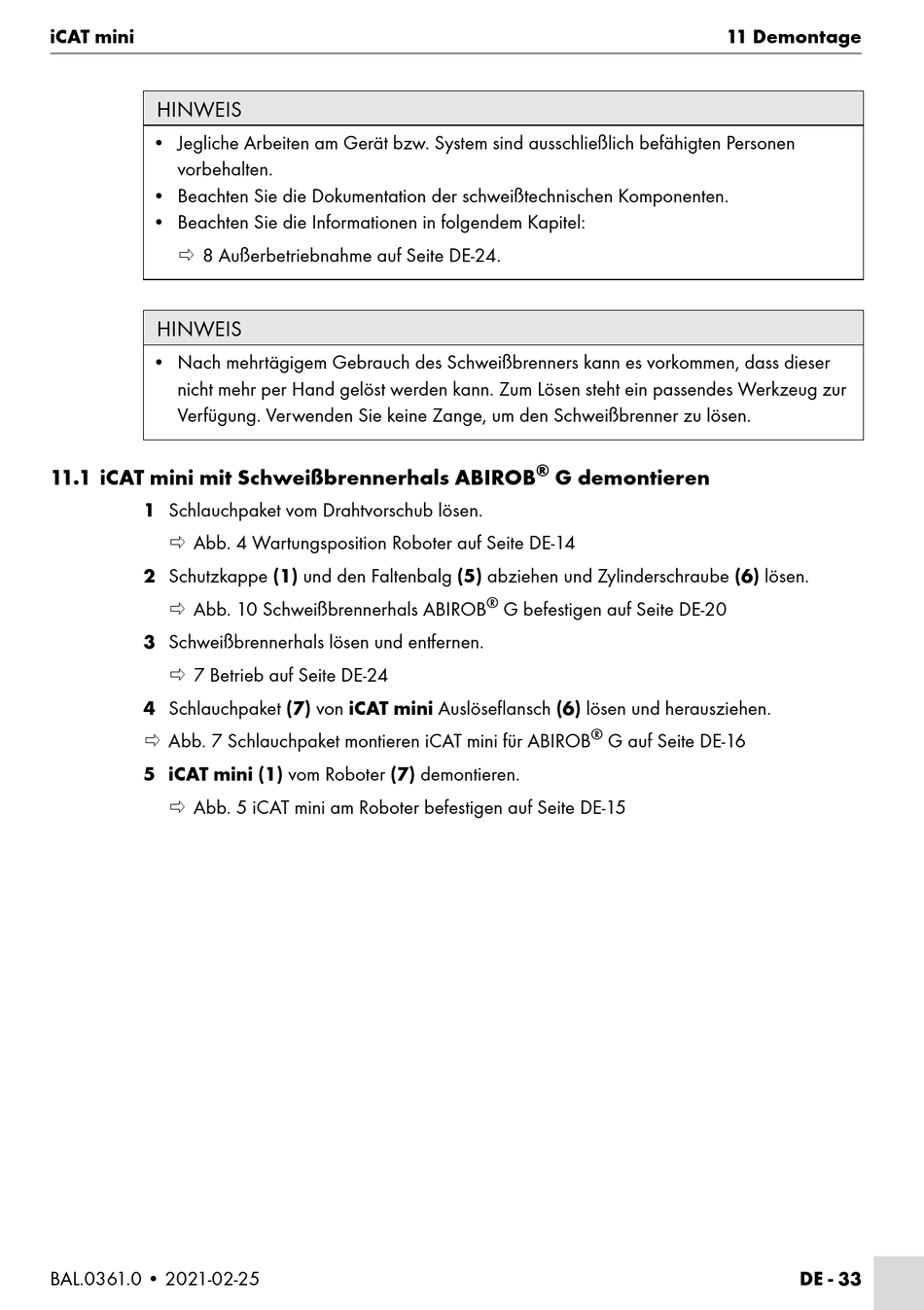

11.1 iCAT mini mit Schweißbrennerhals ABIROB
1 Schlauchpaket vom Drahtvorschub lösen.
Abb. 4 Wartungsposition Roboter auf Seite DE-14
2 Schutzkappe (1) und den Faltenbalg (5) abziehen und Zylinderschraube (6) lösen.
Abb. 10 Schweißbrennerhals ABIROB
3 Schweißbrennerhals lösen und entfernen.
7 Betrieb auf Seite DE-24
4 Schlauchpaket (7) von iCAT mini Auslöseflansch (6) lösen und herausziehen.
Abb. 7 Schlauchpaket montieren iCAT mini für ABIROB
5 iCAT mini (1) vom Roboter (7) demontieren.
Abb. 5 iCAT mini am Roboter befestigen auf Seite DE-15
BAL.0361.0 • 2021-02-25
®
G demontieren
®
G befestigen auf Seite DE-20
®
G auf Seite DE-16
11 Demontage
DE - 33
