Bedienungsanleitung Adapter & Adaption
Vor dem Losfahren muss jetzt noch der Ab-
stellständer von der Aktiv- in die Passivposition
gebracht werden (sehen Sie dazu Ihre Pro-
dukt-Bedienungsanleitung ein unter dem Kapi-
tel „Abstellständer").
Sie können sich die Adaption des Adapters
am Produkt auch auf der CD anbei oder auf
YouTube als Video ansehen:
http://www.youtube.com/watch?v=6W2
CQz0zE20
Zusätzliche Hinweise zum Frontadapter:
Beim Frontadapter ist es von Vorteil, den
Adapter mithilfe der Abhängegarnitur zuerst
am Produkt einzuhängen bevor der Adapter
am Rollstuhl adaptiert wird. Hierzu wird das
Einhängemaul des Frontadapters auf den Ein-
hängebolzen der Andockplatte gehängt. An-
schließend wird der Verriegelungsstift einge-
steckt und der Karabinerhaken der
Abhängegarnitur in der Einhängeöse der Tret-
lagerstütze eingehängt. Nun hängt der Front-
adapter in der optimalen Höhe zur Adaption
am Rollstuhl.
Karabinerhaken
in Einhängeöse

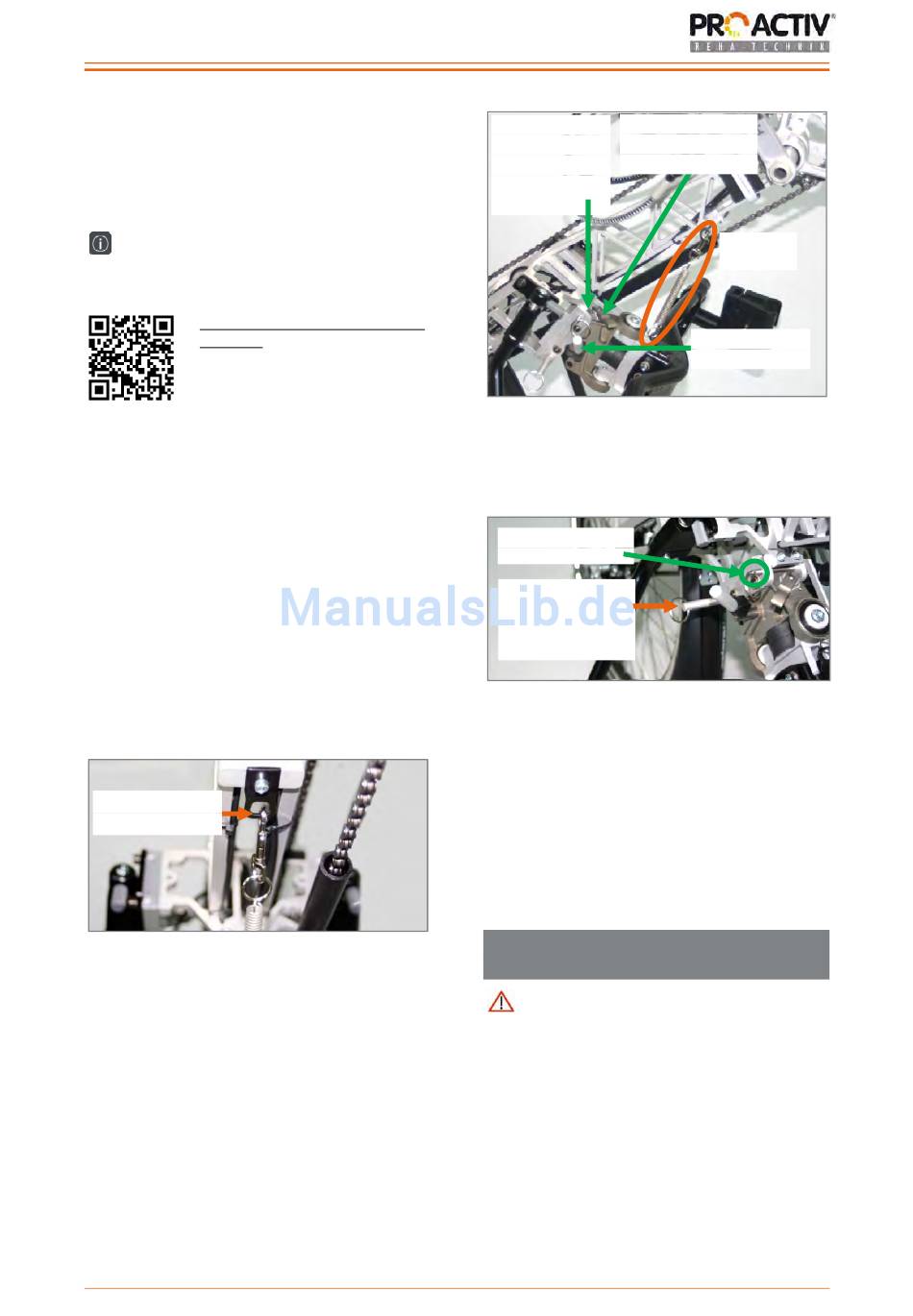

Abbildung 66: Abhängegarnitur bei Frontadapter,
Karabinerhaken in Einhängeöse
Vorwahlhebel-
Einhängemaul
Rastmechanismus
des Adapters
auf „Verriegeln"
auf Einhänge-
bolzen der An-
dockplatte
Abbildung 67: Einstellungen des Frontadapters zu
Beginn der Adaption (Vorwahlhebel-
Rastmechanismus und Exzenterspannhebel)
Verriegelungsstift
eingesteckt
Sicherungsbolzen
bis zum äußeren
Anschlag heraus-
gezogen
Abbildung 68: Einstellungen des Frontadapters zu
Beginn der Adaption (Verriegelungsstift und Siche-
rungsbolzen)
Nachdem der Frontadapter am Rollstuhl adap-
tiert ist, gehen Sie wie vorher beschrieben vor,
um den Frontadapter fest mit dem Produkt zu
verbinden.
7.3
Abkoppeln des Adapters vom
Produkt
Bei NJ1 e-assistant: Bitte achten Sie
darauf, dass das Antriebssystem ausgeschal-
tet ist.
Um das Produkt abzukoppeln wird der Abstell-
ständer zunächst in die Aktivposition gebracht,
die Feststellbremse am Produkt aktiviert und -
wenn möglich - das Produkt zusätzlich gegen
eine Wand gefahren (sehen Sie dazu Ihre
Produkt-Bedienungsanleitung ein unter den
Kapiteln „Abstellständer" und „Feststellbrem-
se").
Abhänge-
garnitur
Exzenterspann-
hebel auf „lose"
20
