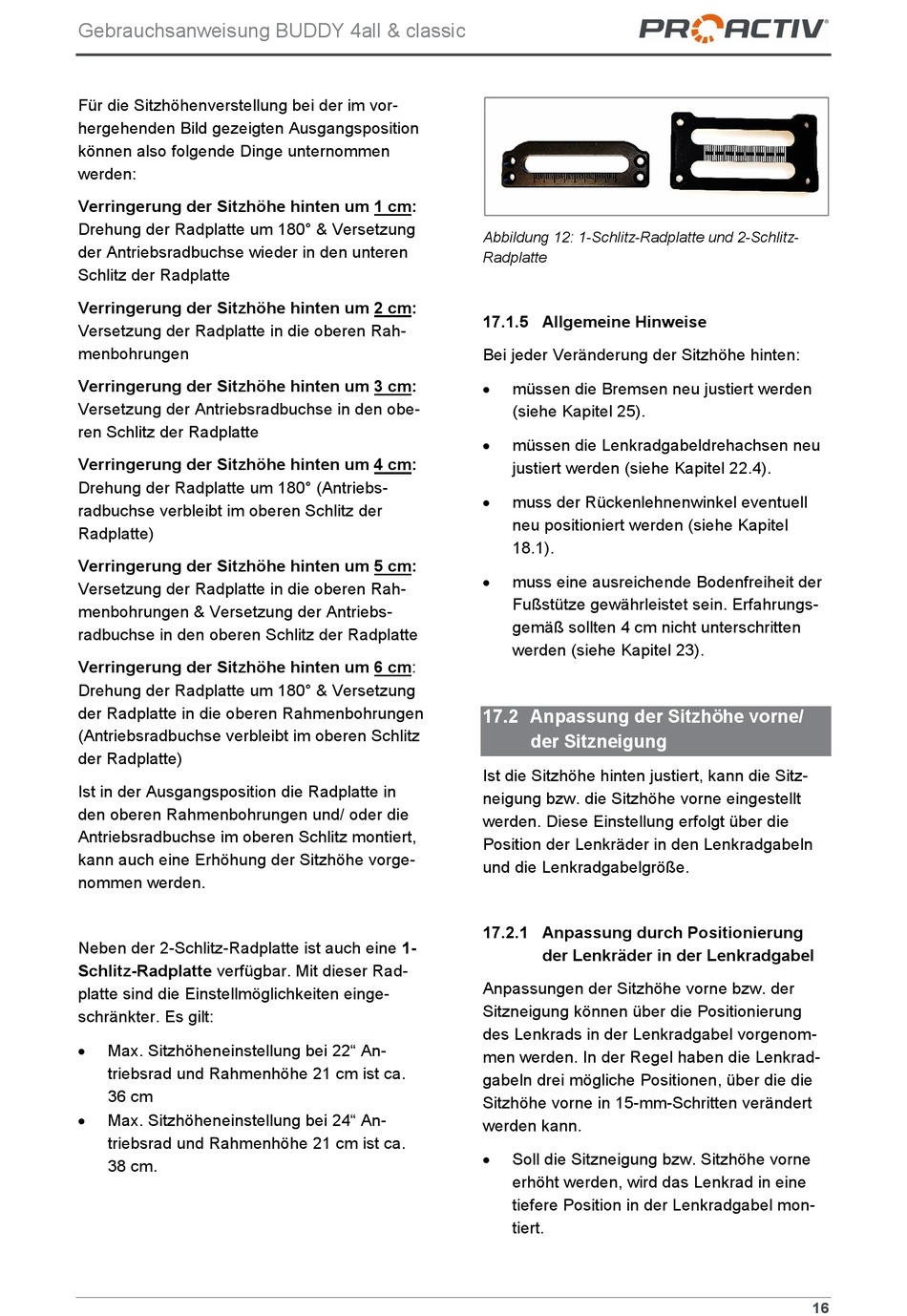

Gebrauchsanweisung BUDDY 4all & classic
Für die Sitzhöhenverstellung bei der im vor-
hergehenden Bild gezeigten Ausgangsposition
können also folgende Dinge unternommen
werden:
Verringerung der Sitzhöhe hinten um 1 cm:
Drehung der Radplatte um 180° & Versetzung
der Antriebsradbuchse wieder in den unteren
Schlitz der Radplatte
Verringerung der Sitzhöhe hinten um 2 cm:
Versetzung der Radplatte in die oberen Rah-
menbohrungen
Verringerung der Sitzhöhe hinten um 3 cm:
Versetzung der Antriebsradbuchse in den obe-
ren Schlitz der Radplatte
Verringerung der Sitzhöhe hinten um 4 cm:
Drehung der Radplatte um 180° (Antriebs-
radbuchse verbleibt im oberen Schlitz der
Radplatte)
Verringerung der Sitzhöhe hinten um 5 cm:
Versetzung der Radplatte in die oberen Rah-
menbohrungen & Versetzung der Antriebs-
radbuchse in den oberen Schlitz der Radplatte
Verringerung der Sitzhöhe hinten um 6 cm:
Drehung der Radplatte um 180° & Versetzung
der Radplatte in die oberen Rahmenbohrungen
(Antriebsradbuchse verbleibt im oberen Schlitz
der Radplatte)
Ist in der Ausgangsposition die Radplatte in
den oberen Rahmenbohrungen und/ oder die
Antriebsradbuchse im oberen Schlitz montiert,
kann auch eine Erhöhung der Sitzhöhe vorge-
nommen werden.
Neben der 2-Schlitz-Radplatte ist auch eine 1-
Schlitz-Radplatte verfügbar. Mit dieser Rad-
platte sind die Einstellmöglichkeiten einge-
schränkter. Es gilt:
Max. Sitzhöheneinstellung bei 22" An-
triebsrad und Rahmenhöhe 21 cm ist ca.
36 cm
Max. Sitzhöheneinstellung bei 24" An-
triebsrad und Rahmenhöhe 21 cm ist ca.
38 cm.
Abbildung 12: 1-Schlitz-Radplatte und 2-Schlitz-
Radplatte
17.1.5 Allgemeine Hinweise
Bei jeder Veränderung der Sitzhöhe hinten:
müssen die Bremsen neu justiert werden
(siehe Kapitel 25).
müssen die Lenkradgabeldrehachsen neu
justiert werden (siehe Kapitel 22.4).
muss der Rückenlehnenwinkel eventuell
neu positioniert werden (siehe Kapitel
18.1).
muss eine ausreichende Bodenfreiheit der
Fußstütze gewährleistet sein. Erfahrungs-
gemäß sollten 4 cm nicht unterschritten
werden (siehe Kapitel 23).
17.2 Anpassung der Sitzhöhe vorne/
der Sitzneigung
Ist die Sitzhöhe hinten justiert, kann die Sitz-
neigung bzw. die Sitzhöhe vorne eingestellt
werden. Diese Einstellung erfolgt über die
Position der Lenkräder in den Lenkradgabeln
und die Lenkradgabelgröße.
17.2.1 Anpassung durch Positionierung
der Lenkräder in der Lenkradgabel
Anpassungen der Sitzhöhe vorne bzw. der
Sitzneigung können über die Positionierung
des Lenkrads in der Lenkradgabel vorgenom-
men werden. In der Regel haben die Lenkrad-
gabeln drei mögliche Positionen, über die die
Sitzhöhe vorne in 15-mm-Schritten verändert
werden kann.
Soll die Sitzneigung bzw. Sitzhöhe vorne
erhöht werden, wird das Lenkrad in eine
tiefere Position in der Lenkradgabel mon-
tiert.
16
