Bedienungsanleitung Adapter & Adaption
M4 Klemm-
schraube

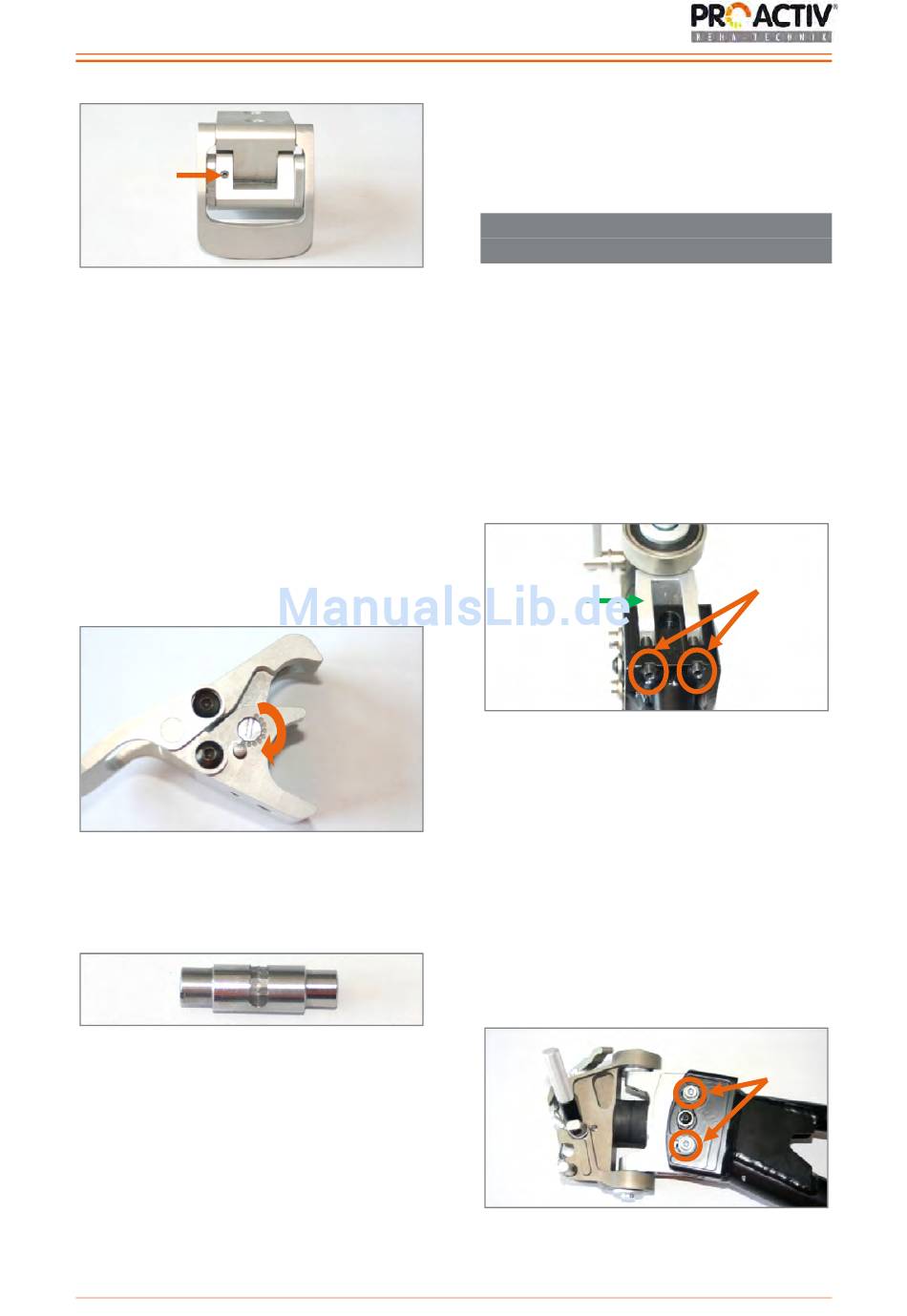

Abbildung 35: M4 Klemmschraube zum Einstellen
der Betätigungskraft für Öffnen und Schließen der
Spannklammer
Hierbei ist darauf zu achten, dass der stirnsei-
tig auf der Exzenterwelle angebrachte Schlitz
zum Verdrehen der Exzenterwelle genau auf
einen der an der Klammer angebrachten Mar-
kierungspunkte (Abb. 36) zeigt. Dadurch wird
sichergestellt, dass sich die Sicherungs-
schraube beim Festziehen genau gegen eine
der dafür angebrachten Flächen an der Exzen-
terwelle stellt. Nur dann ist ein selbstständiges
Verdrehen der Exzenterwelle ausgeschlossen.
Abbildung 36: Verdrehen der Exzenterwelle entlang
der Markierungspunkte (im Uhrzeigersinn kleinerer
Ø, gegen Uhrzeigersinn größerer Ø)
Abbildung 37: Exzenterwelle mit Flächen für Siche-
rungsschraube
Nach Abschluss der Weiteneinstellung ist zu-
erst die Exzenterwelle wieder durch die M5
Sicherungsschraube mit 4 Nm zu fixieren und
mit Schraubensicherung zu sichern. Danach ist
die Betätigungskraft zum Öffnen und Schlie-
ßen der Spannklammer wieder durch die M4
Ø kleiner
Klemmschraube, entsprechend dem Wunsch
des Nutzers, einzustellen und mit Schrauben-
sicherung zu sichern.
5.5
Einstellmöglichkeiten am
Lenkkopf
Durch den winkelverstellbaren Lenkkopf kön-
nen verschiedene Parameter wie z.B. das
Abhebemaß der Rollstuhllenkräder bei adap-
tiertem Produkt, der Abstand zwischen Pro-
duktrad und Rollstuhlfußbrett oder der Abstand
der Bedienelemente des Produkts zum Körper
des Nutzers beeinflusst werden.
Zur Winkelverstellung des Lenkkopfes müs-
sen zuerst die M6 Stellschrauben (SW 3 mm)
gelöst werden.
Lenkkopf-
anbindung
Abbildung 38: M6 Stellschrauben an der Lenkkopf-
anbindung
Nach dem anschließenden Lösen der beiden
M6 Klemmschrauben (SW 5 mm) kann der
Lenkkopf um 25° geschwenkt werden. Wenn
die richtige Position gefunden ist, müssen die
beiden M6 Klemmschrauben wieder mit einem
Anzugsdrehmoment von 7 Nm angezogen und
mit Schraubensicherung gesichert werden.
Dabei müssen die zugehörigen Muttern (SW
17 mm) festgehalten werden.
Abbildung 39: M6 Klemmschrauben am Lenkkopf
M6 Stell-
schrauben
M6 Klemm-
schrauben
12
