Bedienungsanleitung Adapter & Adaption
Zur horizontalen Positionierung der Verrie-
gelungsplatte muss die M8 Befestigungs-
schraube (SW 6 mm) gelöst und in der richti-
gen Gewindebohrung in der Befestigungs-
schiene wieder mit 17 Nm angezogen und mit
Schraubensicherung gesichert werden.
Befestigungsschiene
mit Gewindebohrungen

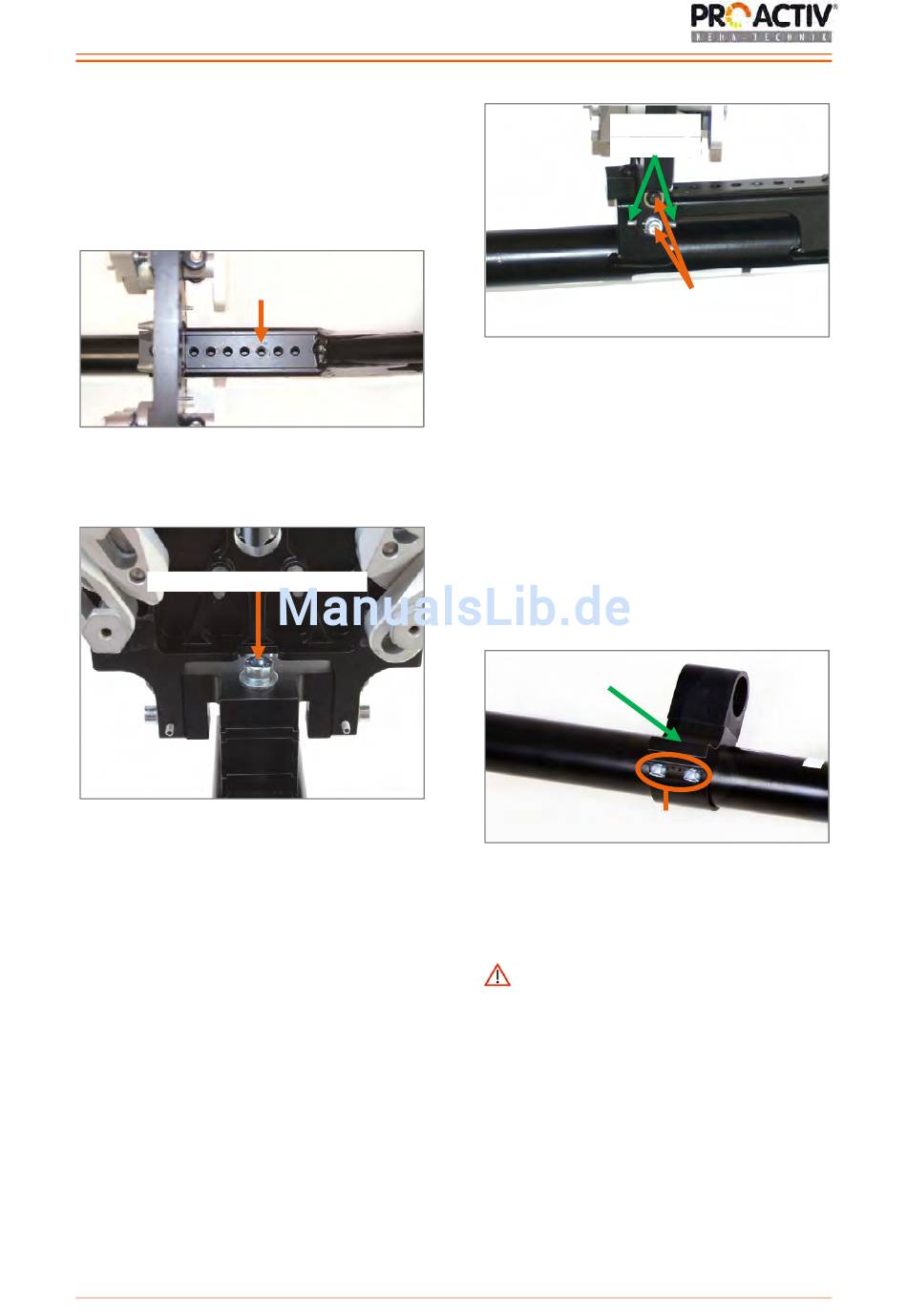

Abbildung 5: Positionierung der Verriegelungsplatte
in 15 mm-Schritten
M8 Befestigungsschraube
Abbildung 6: M8 Befestigungsschraube zur horizon-
talen Positionierung der Verriegelungsplatte
Zur Winkelverstellung der Verrieglungsplat-
te müssen zuerst die vier M4 Stellschrauben
(SW 2 mm) gelöst werden. Anschließend wer-
den die vier M6 Befestigungsschrauben gelöst
(SW 5 mm und 4 mm). Jetzt kann die Verriege-
lungsplatte in den richtigen Winkel gebracht
werden. Wenn die Winkeleinstellung abge-
schlossen ist, müssen die vier Befestigungs-
schrauben mit 7 Nm und abschließend die vier
Stellschrauben mit 2 Nm angezogen werden.
Sichern Sie die Stellschrauben mit Schrauben-
sicherung.
M4 Stell-
schrauben
M6 Befestigungs-
schrauben
Abbildung 7: M6 Befestigungsschrauben und M4
Stellschrauben zur Winkelverstellung der Verriege-
lungsplatte
Zur horizontalen Positionierung der Zent-
rierzapfenaufnahme lösen Sie die beiden M6
Befestigungsschrauben (SW 5 mm). Sie kön-
nen nun die Zentrierzapfenaufnahme entlang
des Adapterrohres stufenlos verschieben. An
der gewünschten Position ziehen Sie die Be-
festigungsschrauben wieder mit 7 Nm an und
sichern diese mit Schraubensicherung.
Klemmschelle
M6 Befestigungsschrauben
Abbildung 8: M6 Befestigungsschrauben zur hori-
zontalen Positionierung der Zentrierzapfenaufnah-
me
Achten Sie darauf, dass die Verriege-
lungsplatte und die Zentrierzapfenaufnahme
genau fluchten.
Im Lieferumfang sind Distanzen enthalten, die
je nach Bedarf zwischen Verriegelungsplatte
und Befestigungsschiene sowie in gleicher
Anzahl zwischen Zentrierzapfenaufnahme und
Klemmschelle montiert werden können. Das
Abhebemaß der Rollstuhllenkräder vom Boden
beim adaptierten Produkt kann durch die Mon-
tage/ Demontage einer oder mehrerer Distan-
zen verändert werden. Bei der Montage der
4
