Sollte dies nicht der Grund sein, muss das
Abstandsmaß der Verriegelungsschieber ein-
gestellt werden. Dazu muss das Abstandsmaß
über die Muttern der Verriegelungsschieber
(SW 17 mm), nach Lösen der M5 Gewindestif-
te (SW 2,5 mm), so nachjustiert werden (Abb.
15), dass das Verdrehen der Verriegelungs-
köpfe möglich ist und die Spannkraft der
Spannhebel optimal ist (d.h. es darf bei ge-
spannten Spannhebeln kein Spiel zwischen
Verriegelungsschiebern und Faltarmen vor-
handen sein und es muss stets beim Spannen
der Spannhebel ein Widerstand spürbar sein).
Eine gleichmäßige Spannkraft an allen 4 Ver-
riegelungsschiebern muss gewährleistet sein.
Sind das Abstandsmaß und die Spannkraft
eingestellt, ziehen Sie die Muttern handfest
und die Gewindestifte mit 4 Nm an und sichern
Sie die Gewindestifte mit Schraubensicherung.
Sie können sich die Anbringung des Adap-
ters am Rollstuhl auch auf der CD anbei oder
auf YouTube als Video ansehen:
http://www.youtube.com/watch?v=EqY
hslW7HBQ
4.4
Einstellmöglichkeiten am
Lenkkopf
Durch den winkelverstellbaren Lenkkopf kön-
nen verschiedene Parameter wie z.B. das
Abhebemaß der Rollstuhllenkräder bei adap-
tiertem Produkt, der Abstand zwischen Pro-
duktrad und Rollstuhlfußbrett oder der Abstand
der Bedienelemente des Produkts zum Körper
des Nutzers beeinflusst werden.
Zur Winkelverstellung des Lenkkopfes müs-
sen zuerst die M6 Stellschrauben (SW 3 mm)
gelöst werden.
7
Bedienungsanleitung Adapter & Adaption
Lenkkopf-
anbindung

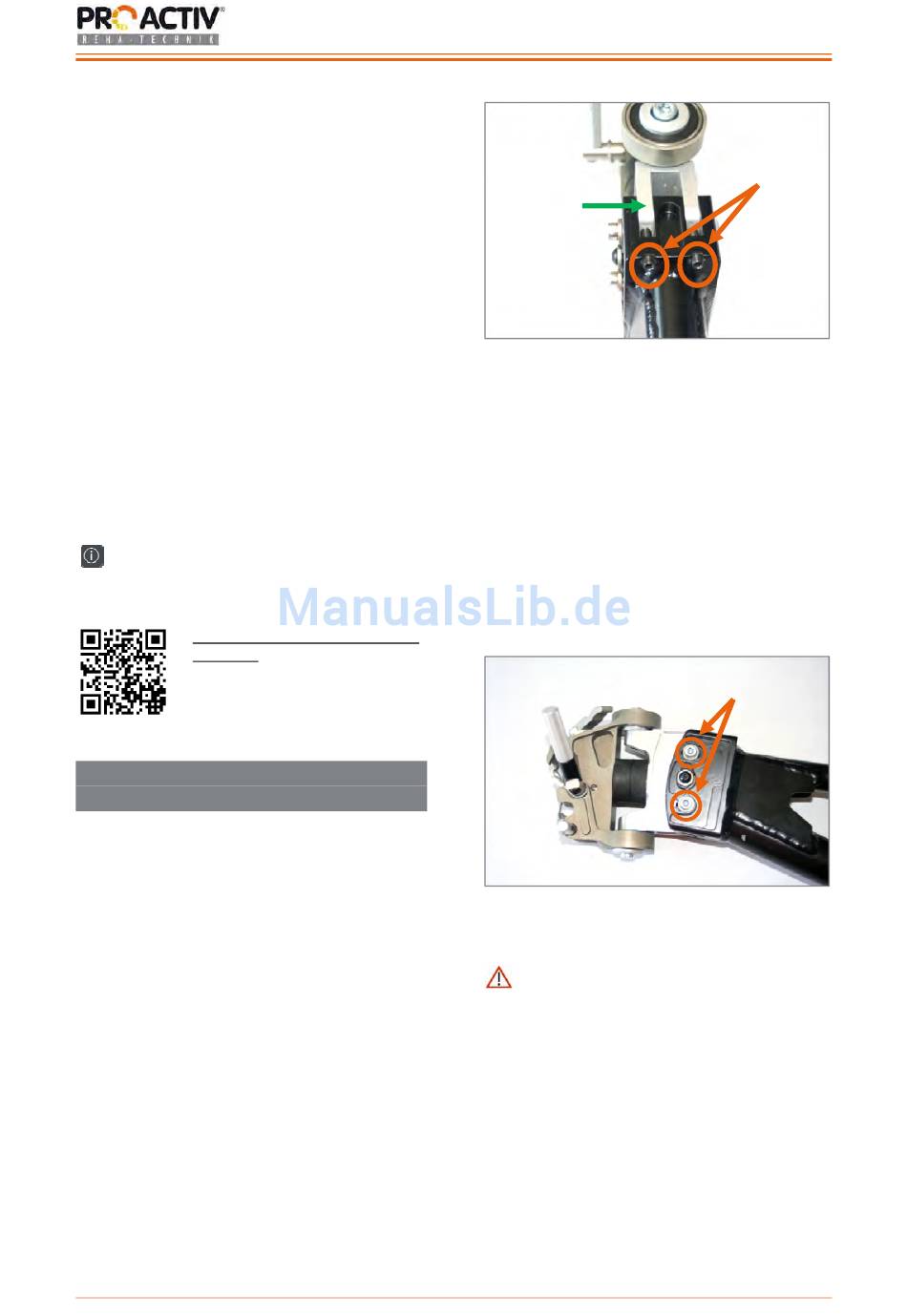

Abbildung 18: M6 Stellschrauben an der Lenkkopf-
anbindung
Nach dem anschließenden Lösen der beiden
M6 Klemmschrauben (SW 5 mm) kann der
Lenkkopf um 25° geschwenkt werden. Wenn
die richtige Position gefunden ist, müssen die
beiden Klemmschrauben wieder mit einem
Anzugsdrehmoment von 7 Nm angezogen und
mit Schraubensicherung gesichert werden.
Dabei müssen die zugehörigen Muttern (SW
17 mm) festgehalten werden.
Abbildung 19: M6 Klemmschrauben am Lenkkopf
Hinweis für NJ1 e-assistant, NJ1 Adap-
tivbike, SPIKE Adaptivbike und Freeway:
Bei der Winkelverstellung des Lenkkopfes
muss darauf geachtet werden, dass der Nach-
lauf des Rades (waagrechtes Maß zwischen
verlängerter Lenkachse und
Radaufstandspunkt) zwischen 60 mm und
120 mm beträgt.
M6 Stell-
schrauben
M6 Klemmschrauben
