Ihrem Rollstuhl montierten Halterungen abwei-
chen.
4
Zentraladapter für Faltmecha-
nismus (TRAVELER-Adapter)
Das Produkt wird über einen zentral adaptier-
ten Adapter an den Faltmechanismus des
Rollstuhls angekoppelt.

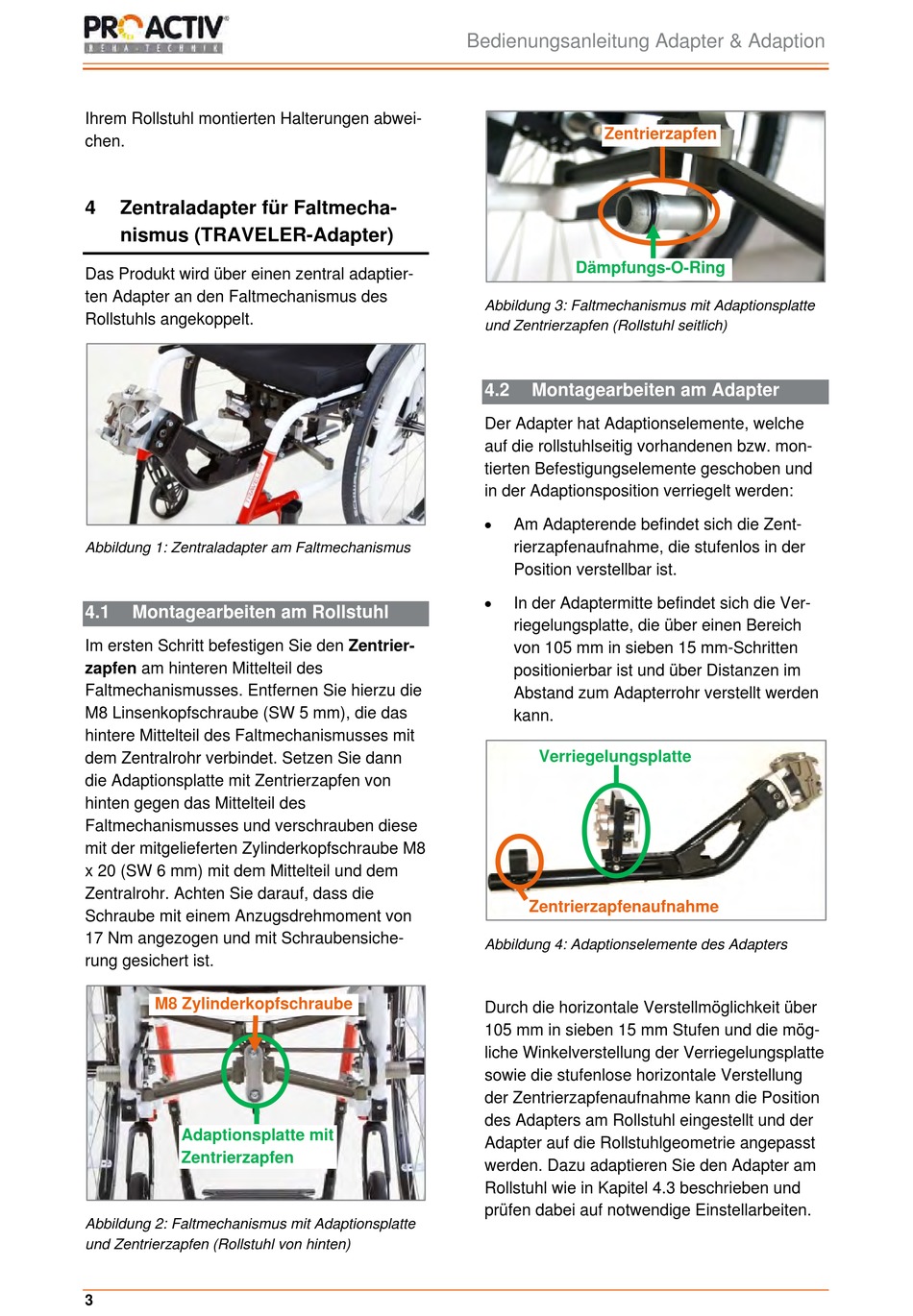

Abbildung 1: Zentraladapter am Faltmechanismus
4.1
Montagearbeiten am Rollstuhl
Im ersten Schritt befestigen Sie den Zentrier-
zapfen am hinteren Mittelteil des
Faltmechanismusses. Entfernen Sie hierzu die
M8 Linsenkopfschraube (SW 5 mm), die das
hintere Mittelteil des Faltmechanismusses mit
dem Zentralrohr verbindet. Setzen Sie dann
die Adaptionsplatte mit Zentrierzapfen von
hinten gegen das Mittelteil des
Faltmechanismusses und verschrauben diese
mit der mitgelieferten Zylinderkopfschraube M8
x 20 (SW 6 mm) mit dem Mittelteil und dem
Zentralrohr. Achten Sie darauf, dass die
Schraube mit einem Anzugsdrehmoment von
17 Nm angezogen und mit Schraubensiche-
rung gesichert ist.
M8 Zylinderkopfschraube
Adaptionsplatte mit
Zentrierzapfen
Abbildung 2: Faltmechanismus mit Adaptionsplatte
und Zentrierzapfen (Rollstuhl von hinten)
3
Bedienungsanleitung Adapter & Adaption
Zentrierzapfen
Dämpfungs-O-Ring
Abbildung 3: Faltmechanismus mit Adaptionsplatte
und Zentrierzapfen (Rollstuhl seitlich)
4.2
Montagearbeiten am Adapter
Der Adapter hat Adaptionselemente, welche
auf die rollstuhlseitig vorhandenen bzw. mon-
tierten Befestigungselemente geschoben und
in der Adaptionsposition verriegelt werden:
Am Adapterende befindet sich die Zent-
rierzapfenaufnahme, die stufenlos in der
Position verstellbar ist.
In der Adaptermitte befindet sich die Ver-
riegelungsplatte, die über einen Bereich
von 105 mm in sieben 15 mm-Schritten
positionierbar ist und über Distanzen im
Abstand zum Adapterrohr verstellt werden
kann.
Verriegelungsplatte
Zentrierzapfenaufnahme
Abbildung 4: Adaptionselemente des Adapters
Durch die horizontale Verstellmöglichkeit über
105 mm in sieben 15 mm Stufen und die mög-
liche Winkelverstellung der Verriegelungsplatte
sowie die stufenlose horizontale Verstellung
der Zentrierzapfenaufnahme kann die Position
des Adapters am Rollstuhl eingestellt und der
Adapter auf die Rollstuhlgeometrie angepasst
werden. Dazu adaptieren Sie den Adapter am
Rollstuhl wie in Kapitel 4.3 beschrieben und
prüfen dabei auf notwendige Einstellarbeiten.
