87 mm
Kabelbinder

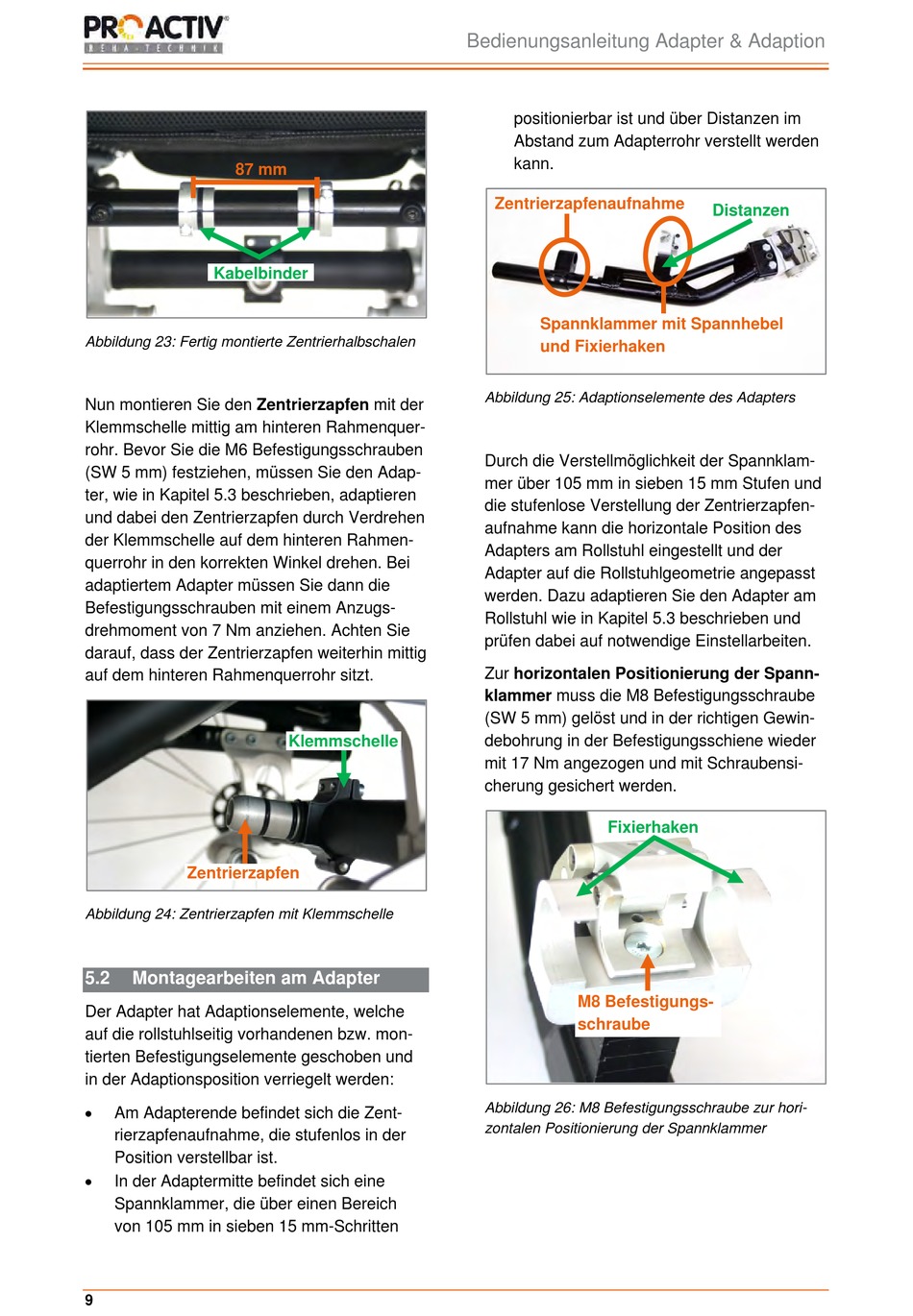

Abbildung 23: Fertig montierte Zentrierhalbschalen
Nun montieren Sie den Zentrierzapfen mit der
Klemmschelle mittig am hinteren Rahmenquer-
rohr. Bevor Sie die M6 Befestigungsschrauben
(SW 5 mm) festziehen, müssen Sie den Adap-
ter, wie in Kapitel 5.3 beschrieben, adaptieren
und dabei den Zentrierzapfen durch Verdrehen
der Klemmschelle auf dem hinteren Rahmen-
querrohr in den korrekten Winkel drehen. Bei
adaptiertem Adapter müssen Sie dann die
Befestigungsschrauben mit einem Anzugs-
drehmoment von 7 Nm anziehen. Achten Sie
darauf, dass der Zentrierzapfen weiterhin mittig
auf dem hinteren Rahmenquerrohr sitzt.
Zentrierzapfen
Abbildung 24: Zentrierzapfen mit Klemmschelle
5.2
Montagearbeiten am Adapter
Der Adapter hat Adaptionselemente, welche
auf die rollstuhlseitig vorhandenen bzw. mon-
tierten Befestigungselemente geschoben und
in der Adaptionsposition verriegelt werden:
Am Adapterende befindet sich die Zent-
rierzapfenaufnahme, die stufenlos in der
Position verstellbar ist.
In der Adaptermitte befindet sich eine
Spannklammer, die über einen Bereich
von 105 mm in sieben 15 mm-Schritten
9
Klemmschelle
Bedienungsanleitung Adapter & Adaption
positionierbar ist und über Distanzen im
Abstand zum Adapterrohr verstellt werden
kann.
Zentrierzapfenaufnahme
Spannklammer mit Spannhebel
und Fixierhaken
Abbildung 25: Adaptionselemente des Adapters
Durch die Verstellmöglichkeit der Spannklam-
mer über 105 mm in sieben 15 mm Stufen und
die stufenlose Verstellung der Zentrierzapfen-
aufnahme kann die horizontale Position des
Adapters am Rollstuhl eingestellt und der
Adapter auf die Rollstuhlgeometrie angepasst
werden. Dazu adaptieren Sie den Adapter am
Rollstuhl wie in Kapitel 5.3 beschrieben und
prüfen dabei auf notwendige Einstellarbeiten.
Zur horizontalen Positionierung der Spann-
klammer muss die M8 Befestigungsschraube
(SW 5 mm) gelöst und in der richtigen Gewin-
debohrung in der Befestigungsschiene wieder
mit 17 Nm angezogen und mit Schraubensi-
cherung gesichert werden.
Fixierhaken
M8 Befestigungs-
schraube
Abbildung 26: M8 Befestigungsschraube zur hori-
zontalen Positionierung der Spannklammer
Distanzen
