Beschreibung der Bedienfunktionen

10 Beschreibung der Bedienfunktionen
10.1 Betriebsart wählen
Die Betriebsarten sind an jeder Station gleich.
In der Steuerung des Trainingssystems sind folgende Betriebsarten vorhanden:
Manueller-Betrieb: Berechtigungsschlüsselschalter des Maschinenbedienfeldes
auf Stellung 0.
Jeder Aktor kann einzeln Aus- und Eingefahren werden. Die
Taster hierzu befinden sich auf dem linken Feld der
Kurzhubtaster. Das Förderband kann mit den 2 Tastern
„Conveyor Belt" in beide Richtungen bewegt werden.
Single Step-Betrieb: Berechtigungsschlüsselschalter des Maschinenbedienfeldes
auf Stellung 3.
Der Ablauf in der Anlage ist der gleiche, wie im Automatik-
Betrieb. Es muss hier jeder „logische" Schritt mit Taster
„Start" weitergeschaltet werden.

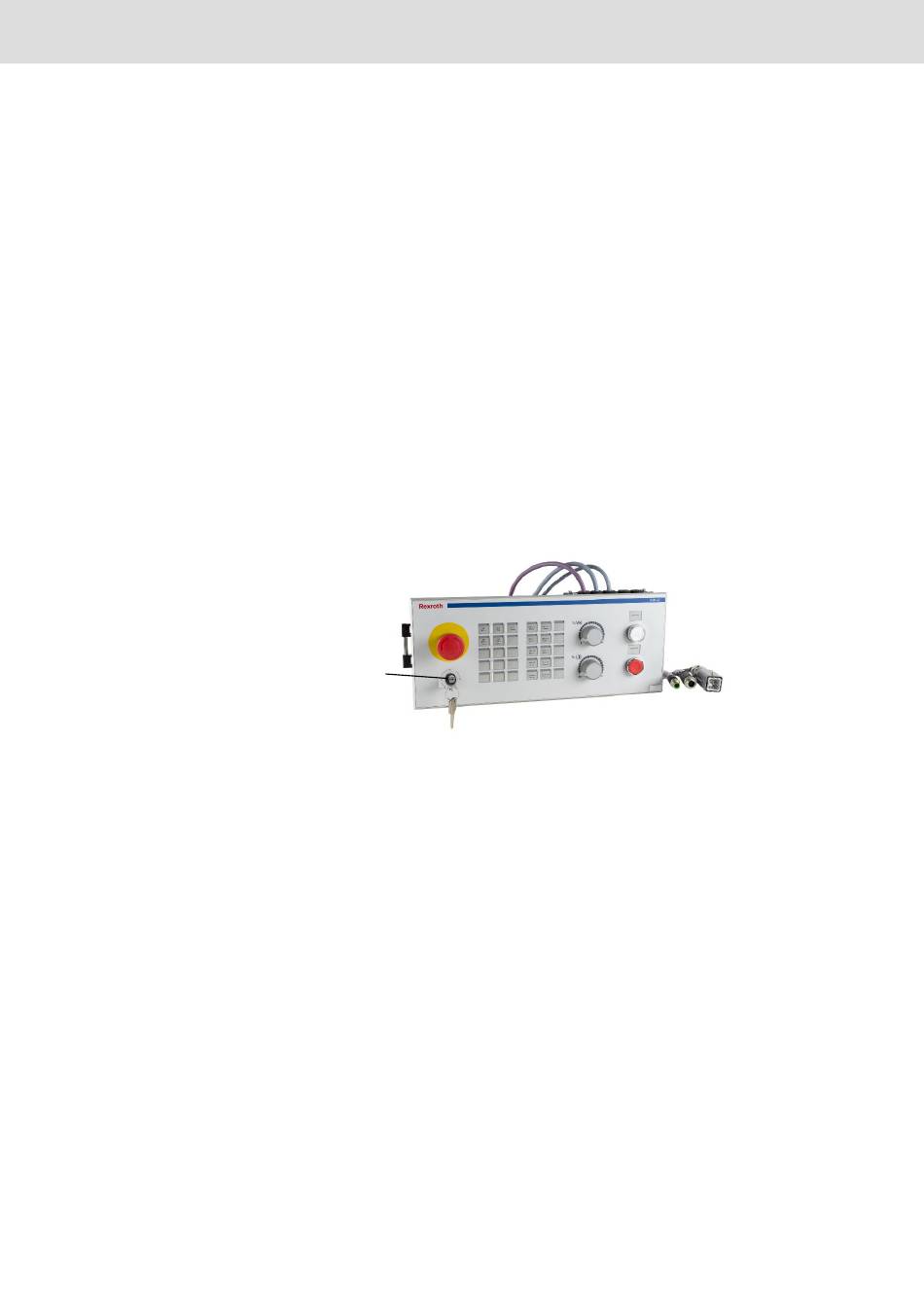

Abb. 41: Schaltstellungen 0-3 des Berechtigungsschlüsselschalters
Automatik-Betrieb: Berechtigungsschlüsselschalter des Maschinenbedienfeldes
auf Stellung 2.
Hier wird automatisch das SPS Programm abgearbeitet.
Hier werden Werkstücke in der Anlage von rechts nach links
befördert. Beginnend mit Station 1 (Werkstückerkennung)
über Station 2 (Werkstück Bearbeitung), bis hin zu Station 3
(Werkstück Lagerung).
Homing-Betrieb: Berechtigungsschlüsselschalter des Maschinenbedienfeldes
auf Stellung 1.
Bei Betätigung des „Start" Tasters werden alle Aktoren auf
die Grundstellung bewegt.
CNC-Betrieb: Nur bei Station 3 möglich. Diese Betriebsart wird in der
Betriebsanleitung des Umbausatzes R901430882 erklärt.
Hier wird die Station 3 als 3-Achs CNC betrieben.
